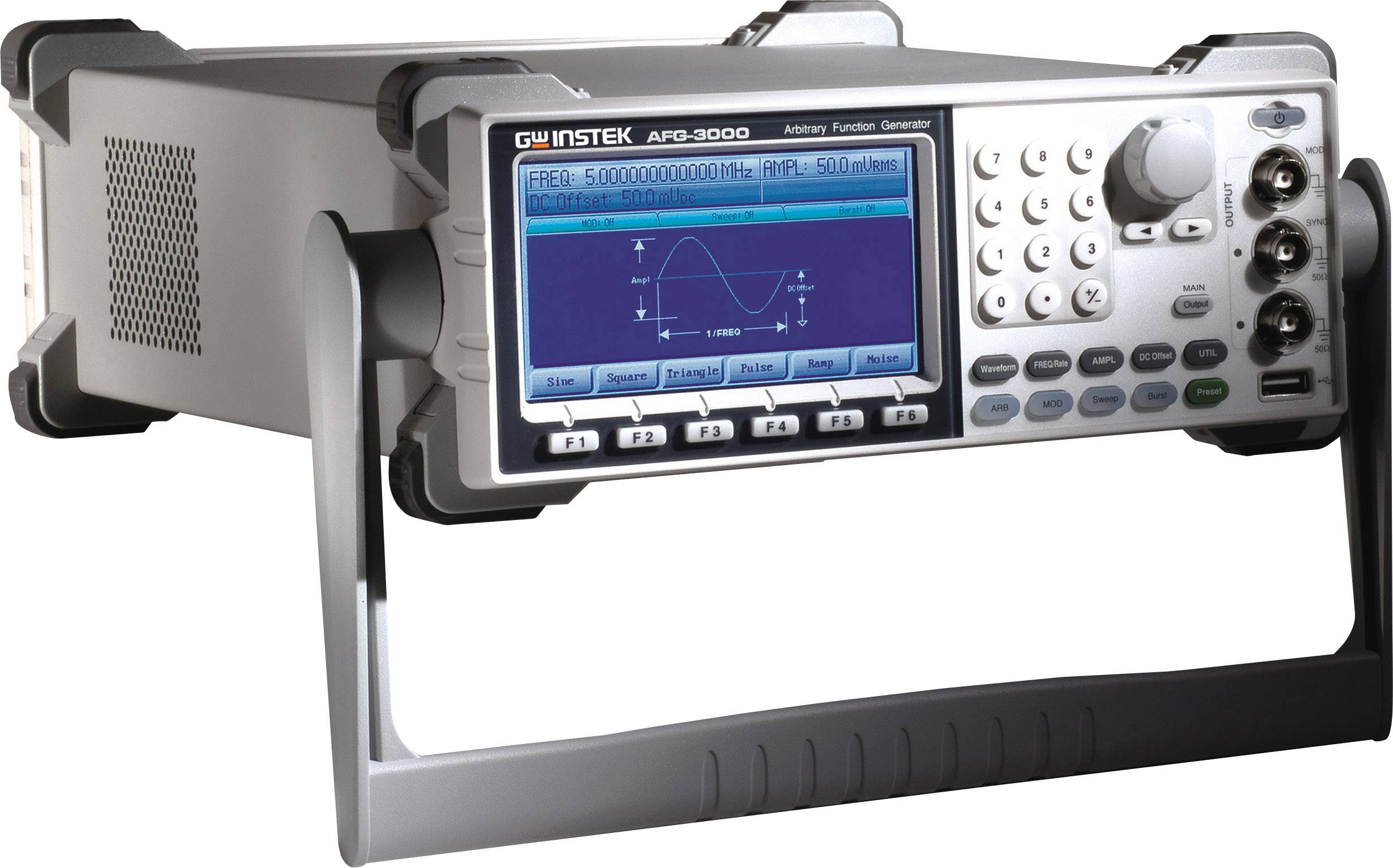

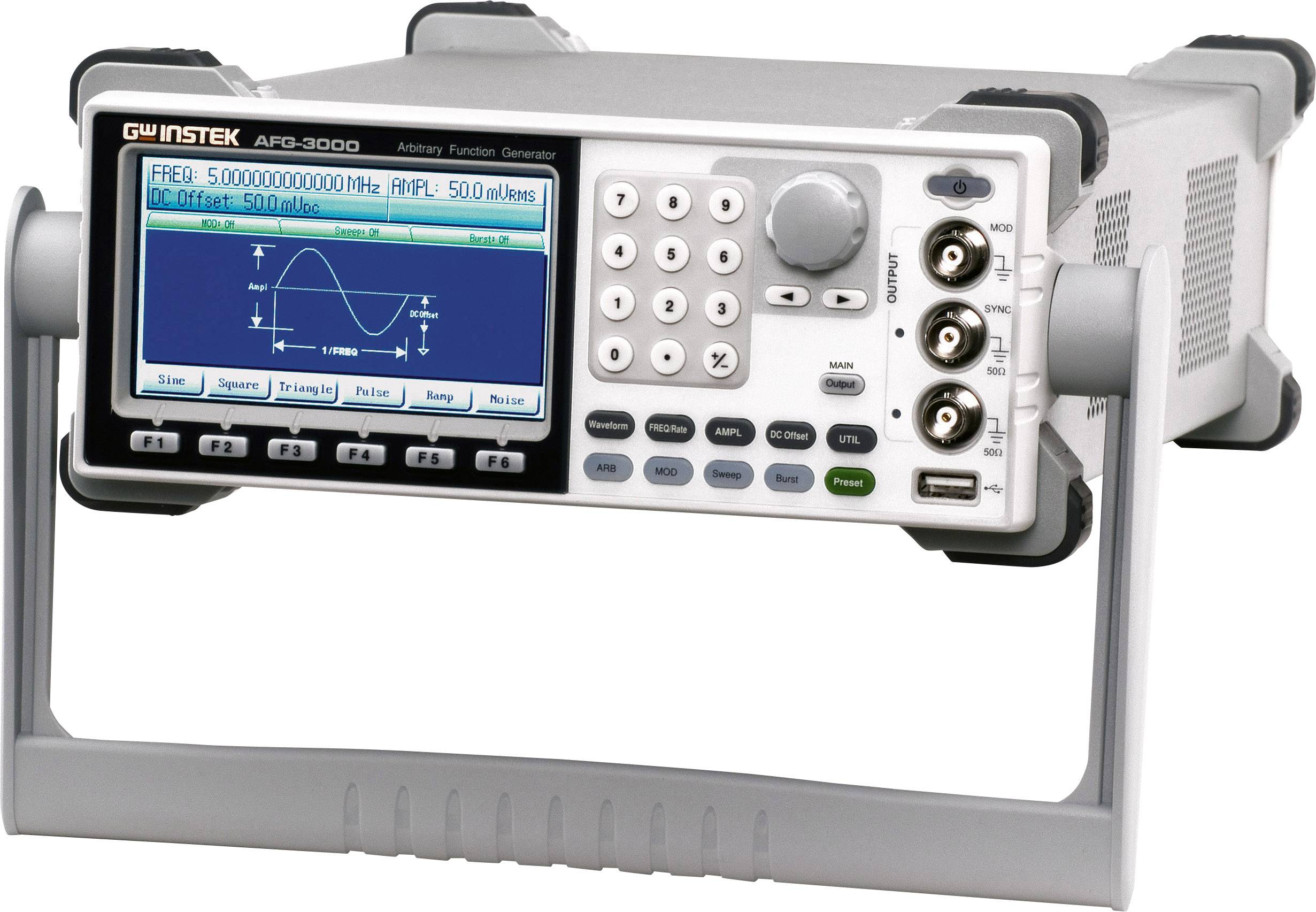

GW Instek AFG-3031 Arbitrárny generátor funkcií 1 µHz - 30 MHz 1-kanálový sínusový, obdĺžnikový, trojuholník, pulz, šum,
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (1 589,43 € / kus)
1 589,43 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Arbitrárny funkčný generátor AFG-3031
- Šírka pásma 1 µHz - 30 MHz
- Ľubovoľný generátor 200 MSa / s
- Priame generovanie digitálneho signálu (DDS)
Technické parametre
- AM / FM / PWM modulácia: 2 mHz - 20 kHz
- FSK modulácia: 2 mHz - 100 kHz
- Rozlíšenie displeja (RGB): 480 x 272 pixelov
- Ofset: 10 mVpp - 10 Vpp
- Pamäť kriviek: 1 MPt
- Impedancia: 50 Ω
- Rozlíšenie: 1 µHz
- Displej: grafický farebný LCD 10,9 cm
- Funkcia zametania
- Výstupný tvar signálu
Sinusový / štvorcový / rampový / pulzný / šumový / DC / sin (x) / x / exp vzostupný / záporný rampový / ľubovoľný signál
- Kategória výrobku
Arbitrárny generátor funkcií
- Rozsah frekvencie
1 µHz - 30 MHz
- Výstup signálu
sínusový
obdĺžnikový
trojuholník
pulz
šum
arbitrárne
- Frekvenčný rozsah sinus
1 µHz - 30 MHz
- Frekvenčný rozsah obdĺžnik
1 µHz - 30 MHz
- Doba nábehu obdĺžnik
<8 ns
- Displej
LCD
- Frekvenčný rozsah trojuholník
1 µHz - 1 MHz
bez certifikátu
- Vnútorná modulácia
AM / FM / FSK / PWM
- Externé modulácie
AM / FM / FSK / PWM
- Spúšťač (synchrónne)
TTL
- Rozmer.
(š x v) 265 mm x 107 mm
- Hmotnosť
4 kg
- Počet kanálov
1-kanálový
- Frekvencia (max.)
30 MHz
- Frekvencia (min.)
1 µHz
- Vlastnosti
modulácia
- Šírka
265 mm
- V
107 mm
- Rozhranie
USB
LAN
- Napájanie VDE
napájanie z el. siete
- Typ
AFG-3031
Na stiahnutie
Datasheet
Datasheet 1601381 GW Instek AFG-3031 Arbitrárny generátor funkcií 1 µHz - 30 MHz 1-kanálový sínusový, obdĺžnikový, trojuholník, pulz, šum,
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1601381 GW Instek AFG-3031 Arbitrárny generátor funkcií 1 µHz - 30 MHz 1-kanálový sínusový, obdĺžnikový, trojuholník, pulz, šum,
Informácie
Informácie 1601381 GW Instek AFG-3031 Arbitrárny generátor funkcií 1 µHz - 30 MHz 1-kanálový sínusový, obdĺžnikový, trojuholník, pulz, šum,
Popis
Generátor funkcií AFG-3031 s priamym generovaním digitálneho signálu (DDS) ponúka šírku pásma 30 MHz. Zariadenie zahŕňa štandardné signály sínus, štvorec, rampa, impulz, šum, DC, Sin (x) / x, exponenciálny vzostup, exponenciálny pokles, negatívnu rampu a ľubovoľný tvar vlny 200 MSa / s. K dispozícii sú aj funkcie modulácie AM / FM / PWM / FSK, funkcie zametania a série. Grafický farebný monitor LCD s rozmermi 10,9 cm zobrazuje všetky parametre a nastavenia, ako aj tvar vlny. Rozhranie USB možno použiť na diaľkové ovládanie pomocou počítača. Ľubovoľný priebeh sa dá vygenerovať pomocou voľne stiahnuteľného softvéru PC® a preniesť do generátora cez USB. V spojení s pamäťovými osciloskopmi série GDS-3000 je možné digitálne regenerovať meraný signál (DWR).
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- USB Host
- Nastaviteľný pomer impulz / pauza pre signály so štvorcovými vlnami
- Nastavenie parametrov priebehu pomocou klávesnice a otočného gombíka
- Súčasné zobrazenie parametrov a tvaru vlny (WYSIWYG)
- 10 nastavenie umiestnení pamäte
- 10 neprchavých pamätí s tvarom vlny 1 Mpts
- Pomoc na obrazovke.
- Tento text bol preložený strojovo.
Rozsah dodávky
- Merací kábel (BNC - BNC)
- Sieťový kábel
- Návod na použitie (GB)
- návod.
Rady
Softvér PC® na vytváranie ľubovoľného signálu je k dispozícii v oblasti sťahovania na internete.
