Joy-it DSO-LCR500 osciloskop, generátor signálu, Tester komponentov 1 kHz - 100 kHz trojuholník, pulz, obdĺžnikový, sínu

Prenosný osciloskop s farebným displejom zobrazuje priebeh vlny. Ovládacie tlačidlá sú umiestnené pod displejom.

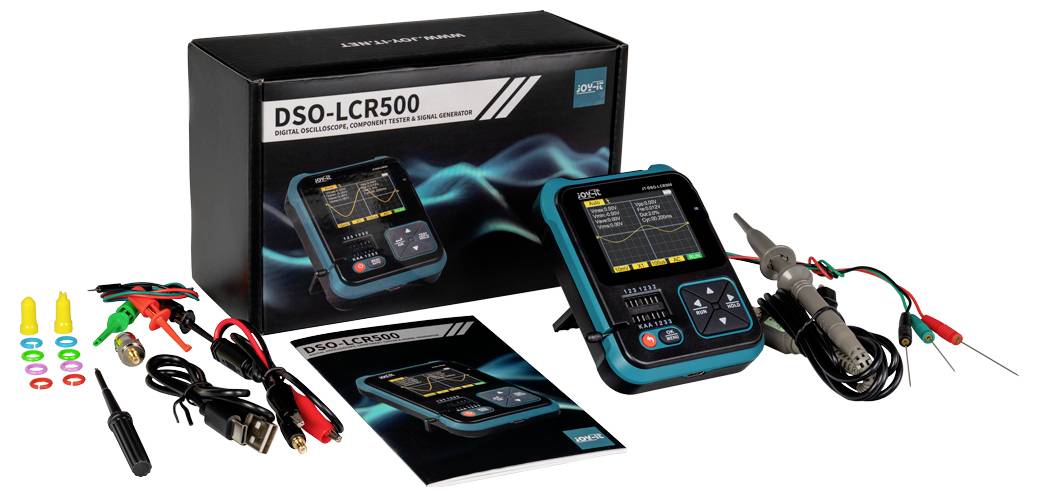

Multimeter-sada DSO-LCR500 so súpravou príslušenstva: meracie vodiče, krokosvorky, USB kábel, používateľská príručka a balenie.

Digitálny multimeter s displejom zobrazujúcim rôzne meracie módy a troma vstupnými portami pre rozličné merania.

Čierne elektronické zariadenie s tromi zlatými konektormi na sklápateľnom stojane, pravdepodobne nabíjačka.

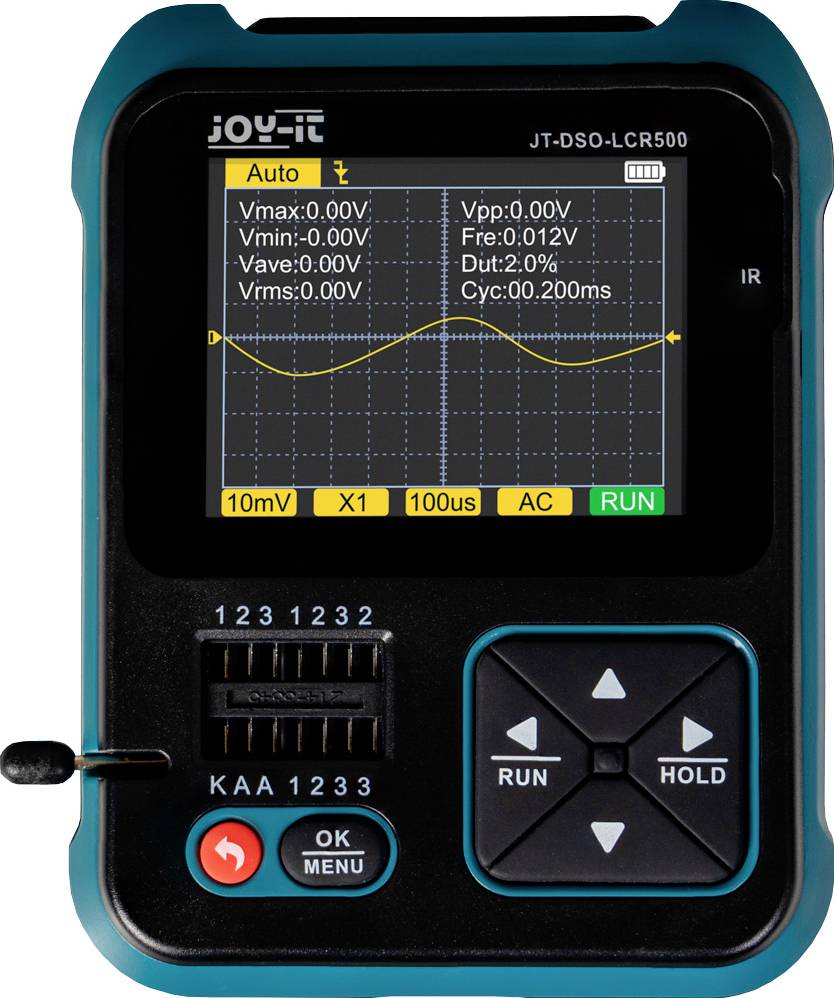

Prenosný digitálny osciloskop s displejom zobrazuje sinusovú vlnovú formu. Regulátory a tlačidlá na ovládanie sú viditeľné dole.

1/5

Datasheety: (PDF)

Okamžité doručenie: Ut 22. 9.

147 Ks

Počet

Celkom (61,78 € / kus)

61,78 €

bez DPH.

Vrátane 14-dňového práva na vrátenie

Nahlásiť právny incident

Technické parametre

ŠPECIFIKÁCIE OSCILOSKOPU
Vzorkovacia frekvencia: 10MS/s
Analógová šírka pásma: 0 - 500 kHz
Vstupný odpor: 1 MΩ
Spojka: AC / DC
rozsah skúšobného napätia
1:1: 80 Vpp (- 40 V - 40 V)
10:1: 800Vpp (-400V-400V)
Vertikálna citlivosť: 10mV/div - 10V/div
Horizontálny časový rozsah: 10 μs - 10s
Režimy spustenia Automatický, Normálny, Jeden
Typy spúšťačov Klesajúca hrana, stúpajúca hrana
Merateľné komponenty
hFE väčšie ako 10, hFE menšie ako 600
faktor zosilnenia (hFE),
Napätie základného emitora (Ube)
spätný prúd kolektor-emitor
(ľad, ľad)
Dopredný pokles napätia ochrannej diódy (Uf)
Diódy
pokles napätia vpred menej ako 5V,
prechodová kapacita,
spätný prúd
Zenerove diódy
1-2-3: pokles napätia vpred,
spätné predpätie vpred napätie
Testovací rozsah: 0,01 - 4,5V
KAA: predné napätie v
smer blokovania
Testovací rozsah: 0,01 - 24V
tranzistory s efektom poľa
JFET: Kapacita brány (Cg), Odtokový prúd (Id pri Vgs), Pokles napätia ochrannej diódy (Uf)
IGBT: odtokový prúd (Id pri Vgs), úbytok napätia v priepustnom smere ochrannej diódy (Uf)
MOSFET: Zapínacie napätie (Vt), Kapacita hradla (Cg), Odpor zdroja odtoku (Rds), Pokles dopredného napätia ochrannej diódy (Uf)
Kremíkové usmerňovače a tyristorové triódy
zapínacie napätie tř. 5 v
Malý spúšťací prúd brány 6 mA
hradlové napätie
Kondenzátory: kapacita 25 pF - 100 mF, rozptylový faktor (Vloss)
Rezistory: 0,01Ω - 50MΩ
Cievky: 10uH - 1000uH
Hodnota indukčnosti, jednosmerný odpor
Batérie: hodnota napätia 0,01 - 4,5 V, kladná a záporná polarita
Vstupné napätie: 0 - 16V
GENERÁTOR SIGNÁLU
Sínusová vlna: 1 – 100 kHz, 0 – 3,3 V, 50 %
Štvorcová vlna: 1 – 100 kHz, 3,3 V, 50 %
Pulzná vlna: 1 – 100 kHz, 3,3 V, 0 – 100 %
Vlna trojuholníka: 1 – 100 kHz, 0 – 3,3 V, 50 %
Vlna pílovitých zubov: 1 – 100 kHz, 0 – 3,3 V, 0 – 100 %
Doplnkové funkcie
Merania DS18B20
Merania DHT11
Protokol NEC na infračervené dekódovanie
Zobrazenie užívateľského a dátového kódu, infračervené zobrazenie priebehu
Testovacie funkcie: test kontinuity, napätie do 40 V

Výstupný tvar signálu: Sínusová vlna, štvorcová vlna, pulzná vlna, trojuholníková vlna, pílová vlna

Kategória výrobku: osciloskop

Rozsah frekvencie: 1 kHz - 100 kHz

Výstup signálu: trojuholník
pulz
obdĺžnikový
sínusový

Displej: LCD

: bez certifikátu

Rozmer.: (š x v) 85 mm x 103 mm

Frekvencia (max.): 100 kHz

Frekvencia (min.): 1 kHz

Šírka: 85 mm

V: 103 mm

Napájanie VDE: napájané akumulátorom
USB

Typ: DSO-LCR500

Na stiahnutie

Datasheet

Datasheet 2896522 Joy-it DSO-LCR500 osciloskop, generátor signálu, Tester komponentov 1 kHz - 100 kHz trojuholník, pulz, obdĺžnikový, sínu

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2896522 Joy-it DSO-LCR500 osciloskop, generátor signálu, Tester komponentov 1 kHz - 100 kHz trojuholník, pulz, obdĺžnikový, sínu

Popis

DSO-LCR500 kombinuje výhody digitálneho osciloskopu a multifunkčného testera komponentov v kompaktnom a vysokokvalitnom kryte. Ambiciózni vynálezcovia môžu použiť digitálny osciloskop na vyhodnocovanie časovo závislých signálov bez toho, aby sa museli uchýliť k drahej meracej technológii. Multifunkčný tester komponentov umožňuje aj rýchle a automatické rozpoznanie komponentov. Okrem toho má náš DSO-LCR500 ďalšie užitočné funkcie, ako je generátor signálu, dekodér infračerveného signálu a meranie zenerových diód, snímačov DS18B20 a snímačov DHT11. Zariadenie je vybavené 1500 mAh batériou, ktorú je možné pohodlne nabíjať cez USB-C. Integrovaný, sklopný stojan ešte viac uľahčuje obsluhu. Rozsiahly rozsah dodávky okrem iného zahŕňa testovacie sondy SMD, testovacie svorky, sondu, kábel s krokosvorkou a adaptér BNC.

Tento text bol preložený strojovo.
