MEAN WELL ELG-75-C1400B-3Y LED driver konštantný prúd 75.6 W 1400 mA 107 - 214 V/DC stmievací funkcie 3v1, stmievateľný,

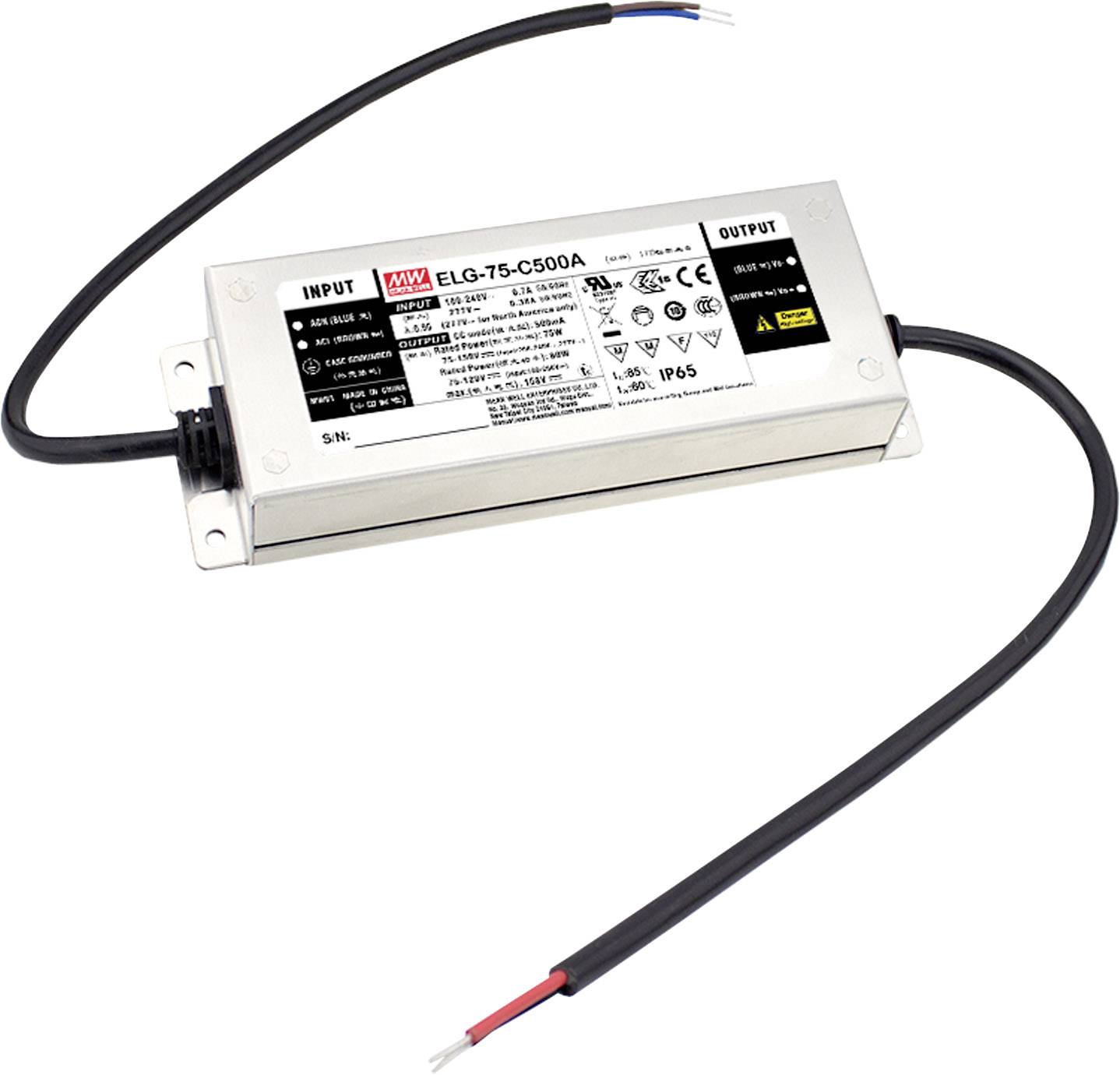

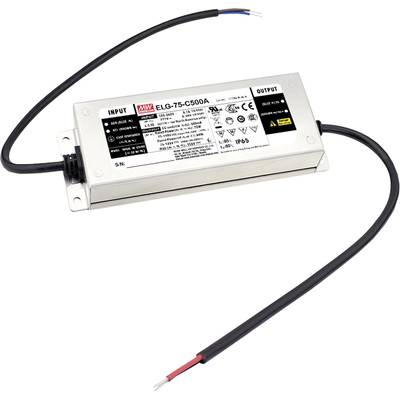

LED driver s káblami, štítok zobrazuje technické špecifikácie, vhodný pre použitie v osvetľovacích systémoch.

Datasheety: (PDF)

9 Ks

Zobraziť alternatívy

Počet

Celkom (41,99 € / kus)

€

Už len 9 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

IP67
Stmievanie po vykonanej riadiacej linke, funkcia stmievania 3 v 1 (0 ... 10 V DC, PWM, potenciometer 100 k Ohm)
Ochranný vodič je implementovaný v primárnom kábli
Konštantný prúd
nezávislé ovládacie zariadenie
Široký rozsah vstupu
Kovový kryt
Ochrana proti preťaženiu prostredníctvom súčasného obmedzenia, automatické obnovenie
chránené proti skratu, preťaženiu, prepätiu, prehriatiu
vstavaný obvod PFC
vhodné pre LED osvetlenie
SELV kompatibilný
Bezpečnostné normy: EN61347-1, EN61347-2-13 a ďalšie
Normy EMC: EN55015, EN61000-3-2 trieda C, EN61000-3-3, EN61547 a ďalšie
zodpovedá úrovni 6kV prepäťovej imunity

Technické parametre

Kategória výrobku: LED driver

Prevedenie: konštantný prúd

Rozmer.: (d x š x v) 180 x 63 x 35.5 mm

Farba: kov

Výstupné napätie (max.): 214 V/DC

Výstupné napätie (min.): 107 V/DC

Kontrolná značka: CB, MM, UL, ENEC

Výstupný prúd (max.): 1400 mA

Výstupný prúd (max.) - zaokrúhlený: 1.4 A

Prevádzkové napätie: 230 V/AC
115 V/AC

Vlastnosti LED ovládače: stmievací funkcie 3v1
stmievateľný
montáž na nehorľavom povrchu
schválenie nábytku
outdoorový
PFC spínacie obvod
ochrana proti prepätiu
prepätia

: IP67

Pripojenie: kábel, otvorené konce

Výkon (max.): 75.6 W

Počet výstupov: 1 x

Počet vstupov: 1 x

Vstupné napätie (max.): 305 V/AC
431 V/DC

Vstupné napätie (min.): 100 V/AC
142 V/DC

Hmotnosť: 800 g

Rozsah výkonu: 75.6 W (max)

Typ: Taktovaný

Šírka: 63 mm

V: 35.5 mm

Dĺžka: 180 mm

Max. teplota: +85 °C

Min. teplota: -40 °C

Varianty(Všetky ceny sú s DPH)

Prevádzkové napätie

Výkon (max.)

Vlastnosti LED ovládače

Výstupný prúd (max.) - zaokrúhlený

Výstupné napätie (max.)

Výstupné napätie (min.)

MEAN WELL ELG-75-C1400B-3Y LED driver konštantný prúd 75.6 W 1400 mA 107 - 214 V/DC stmievací funkcie 3v1, stmievateľný, montáž na nehorľavom povrchu, schválenie nábytku, outdoorový, PFC spínacie obvod, ochrana proti prepätiu, prepätia

Objednávacie číslo:2176579

Tento produkt

230 V/AC115 V/AC

75.6 W

stmievací funkcie 3v1stmievateľnýmontáž na nehorľavom povrchuschválenie nábytkuoutdoorovýPFC spínacie obvodochrana proti prepätiuprepätia

1.4 A

214 V/DC

107 V/DC

MEAN WELL ELG-75-C350DA-3Y LED driver konštantný prúd 74.9 W 175 - 350 mA 107 - 214 V/DC dali, montáž na nehorľavom povrchu, schválenie nábytku, outdoorový, PFC spínacie obvod, ochrana proti prepätiu, prepätia, stmievateľný

Objednávacie číslo:2176587

305 V/AC100 V/AC431 V/DC142 V/DC

74.9 W

dalimontáž na nehorľavom povrchuschválenie nábytkuoutdoorovýPFC spínacie obvodochrana proti prepätiuprepätiastmievateľný

350 mA

214 V/DC

107 V/DC

MEAN WELL ELG-75-C500DA-3Y LED driver konštantný prúd 75 W 500 mA 75 - 150 V/DC dali, montáž na nehorľavom povrchu, schválenie nábytku, outdoorový, PFC spínacie obvod, ochrana proti prepätiu, prepätia, stmievateľný

Objednávacie číslo:2176588

230 V/AC115 V/AC

75 W

dalimontáž na nehorľavom povrchuschválenie nábytkuoutdoorovýPFC spínacie obvodochrana proti prepätiuprepätiastmievateľný

500 mA

150 V/DC

75 V/DC

MEAN WELL ELG-75-C350B-3Y LED driver konštantný prúd 74.9 W 350 mA 107 - 214 V/DC stmievací funkcie 3v1, stmievateľný, montáž na nehorľavom povrchu, schválenie nábytku, outdoorový, PFC spínacie obvod, ochrana proti prepätiu, prepätia

Objednávacie číslo:2176596

230 V/AC115 V/AC

74.9 W

stmievací funkcie 3v1stmievateľnýmontáž na nehorľavom povrchuschválenie nábytkuoutdoorovýPFC spínacie obvodochrana proti prepätiuprepätia

350 mA

214 V/DC

107 V/DC

MEAN WELL ELG-75-C700B-3Y LED driver konštantný prúd 74.9 W 700 mA 53 - 107 V/DC stmievací funkcie 3v1, stmievateľný, montáž na nehorľavom povrchu, schválenie nábytku, outdoorový, PFC spínacie obvod, ochrana proti prepätiu, prepätia

Objednávacie číslo:2176600

230 V/AC115 V/AC

74.9 W

stmievací funkcie 3v1stmievateľnýmontáž na nehorľavom povrchuschválenie nábytkuoutdoorovýPFC spínacie obvodochrana proti prepätiuprepätia

700 mA

107 V/DC

53 V/DC

MEAN WELL ELG-75-C500B-3Y LED driver konštantný prúd 75 W 500 mA 75 - 150 V/DC stmievací funkcie 3v1, stmievateľný, montáž na nehorľavom povrchu, schválenie nábytku, outdoorový, PFC spínacie obvod, ochrana proti prepätiu, prepätia

Objednávacie číslo:2176602

230 V/AC115 V/AC

75 W

stmievací funkcie 3v1stmievateľnýmontáž na nehorľavom povrchuschválenie nábytkuoutdoorovýPFC spínacie obvodochrana proti prepätiuprepätia

500 mA

150 V/DC

75 V/DC

MEAN WELL ELG-75-C1050B-3Y LED driver konštantný prúd 74.55 W 1050 mA 35 - 71 V/DC stmievací funkcie 3v1, stmievateľný, montáž na nehorľavom povrchu, schválenie nábytku, outdoorový, PFC spínacie obvod, ochrana proti prepätiu, prepätia

Objednávacie číslo:2176617

230 V/AC115 V/AC

74.55 W

stmievací funkcie 3v1stmievateľnýmontáž na nehorľavom povrchuschválenie nábytkuoutdoorovýPFC spínacie obvodochrana proti prepätiuprepätia

1.05 A

71 V/DC

35 V/DC

MEAN WELL ELG-75-C1400DA-3Y LED driver konštantný prúd 75.6 W 1400 mA 27 - 54 V/DC dali, montáž na nehorľavom povrchu, schválenie nábytku, outdoorový, PFC spínacie obvod, ochrana proti prepätiu, prepätia, stmievateľný

Objednávacie číslo:2176626

230 V/AC115 V/AC

75.6 W

dalimontáž na nehorľavom povrchuschválenie nábytkuoutdoorovýPFC spínacie obvodochrana proti prepätiuprepätiastmievateľný

1.4 A

54 V/DC

27 V/DC

MEAN WELL ELG-75-C700DA-3Y LED driver konštantný prúd 74.9 W 700 mA 53 - 107 V/DC dali, montáž na nehorľavom povrchu, schválenie nábytku, outdoorový, PFC spínacie obvod, ochrana proti prepätiu, prepätia, stmievateľný

Objednávacie číslo:2176627

230 V/AC115 V/AC

74.9 W

dalimontáž na nehorľavom povrchuschválenie nábytkuoutdoorovýPFC spínacie obvodochrana proti prepätiuprepätiastmievateľný

700 mA

107 V/DC

53 V/DC

MEAN WELL ELG-75-C1050DA-3Y LED driver konštantný prúd 74.55 W 1050 mA 35 - 71 V/DC dali, montáž na nehorľavom povrchu, schválenie nábytku, outdoorový, PFC spínacie obvod, ochrana proti prepätiu, prepätia, stmievateľný

Objednávacie číslo:2176641

230 V/AC115 V/AC

74.55 W

dalimontáž na nehorľavom povrchuschválenie nábytkuoutdoorovýPFC spínacie obvodochrana proti prepätiuprepätiastmievateľný

1.05 A

71 V/DC

35 V/DC

Na stiahnutie

Datasheet

Datasheet 2176579 MEAN WELL ELG-75-C1400B-3Y LED driver konštantný prúd 75.6 W 1400 mA 107 - 214 V/DC stmievací funkcie 3v1, stmievateľný,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2176579 MEAN WELL ELG-75-C1400B-3Y LED driver konštantný prúd 75.6 W 1400 mA 107 - 214 V/DC stmievací funkcie 3v1, stmievateľný,

Záručné podmienky

Záručné podmienky 2176579 MEAN WELL ELG-75-C1400B-3Y LED driver konštantný prúd 75.6 W 1400 mA 107 - 214 V/DC stmievací funkcie 3v1, stmievateľný,

Popis

V sérii ELG od spoločnosti MEAN WELL máme v našej ponuke napájacie zdroje LED, ktoré sa vyznačujú rôznorodosťou. Okrem známych verzií CV + CC (konštantné napätie a konštantný prúd) a CC ako analógovej stmievateľnej a nestmievateľnej verzie je k dispozícii aj verzia DA, ktorú je možné digitálne ovládať prostredníctvom Dali zbernice. S časom nastavenia menej ako 500 ms a pohotovostnou spotrebou menej ako 0,5 W spĺňajú napájacie zdroje série ELG aj limitnú hodnotu smernice o ekodizajne 2009/125 / ES, ktorá bola sprísnená v septembri 2016.

Tento text bol preložený strojovo.

Prevedenie

Stmievanie IP67 pomocou ovládacieho vedenia, funkcia stmievania 3 v 1 (0 ... 10 V DC, PWM, 100 k Ohm potenciometer) ochranný vodič v primárnom kábli konštantný prúd nezávislý regulačný prevod široký rozsah vstupná ochrana kovového krytu pred preťažením prostredníctvom obmedzenia prúdu, automatické obnovenie chránené proti skratu , Preťaženie, prepätie, prehriatie
vstavaný obvod PFC
vhodný pre aplikácie na osvetlenie LED
kompatibilný s SELV
zodpovedá úrovni odolnosti voči prepätiu 6 kV
