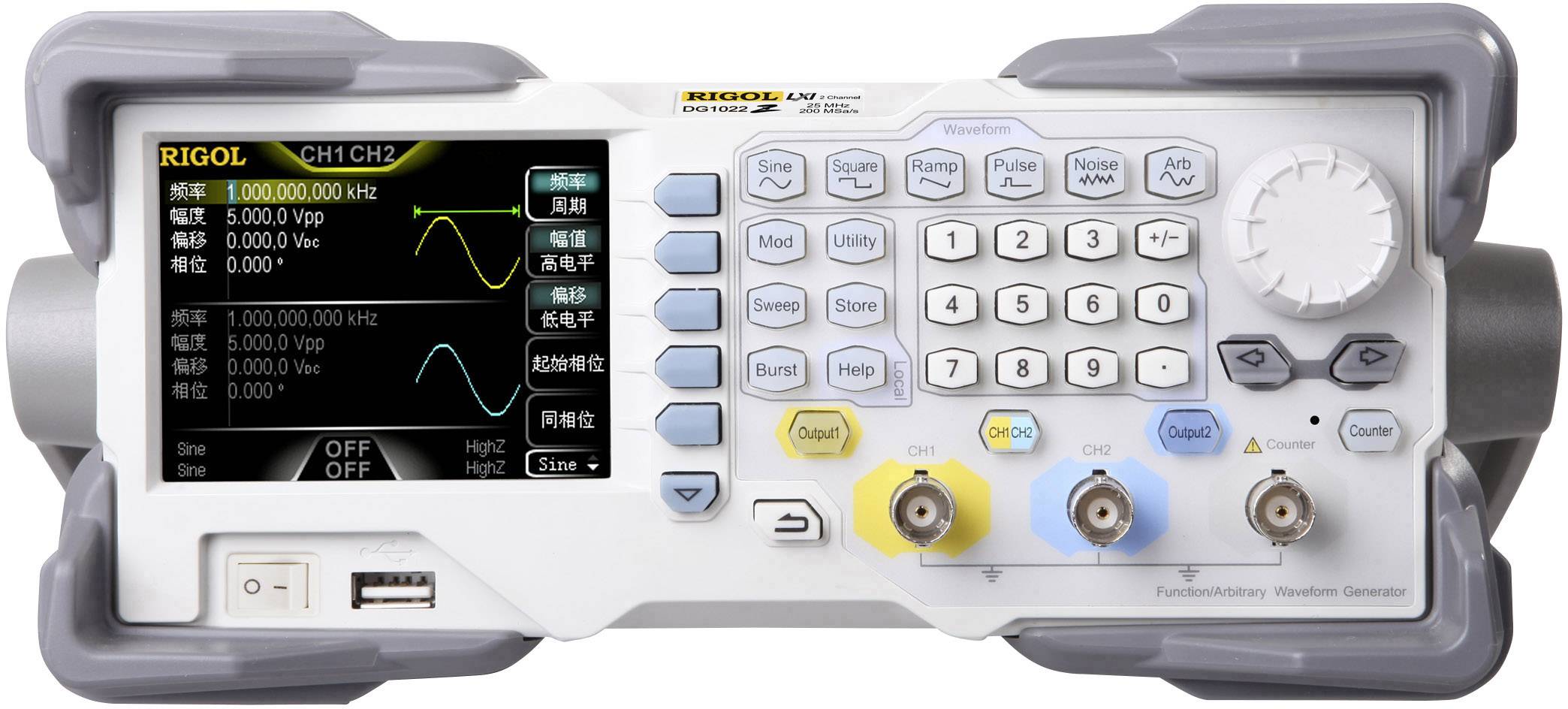

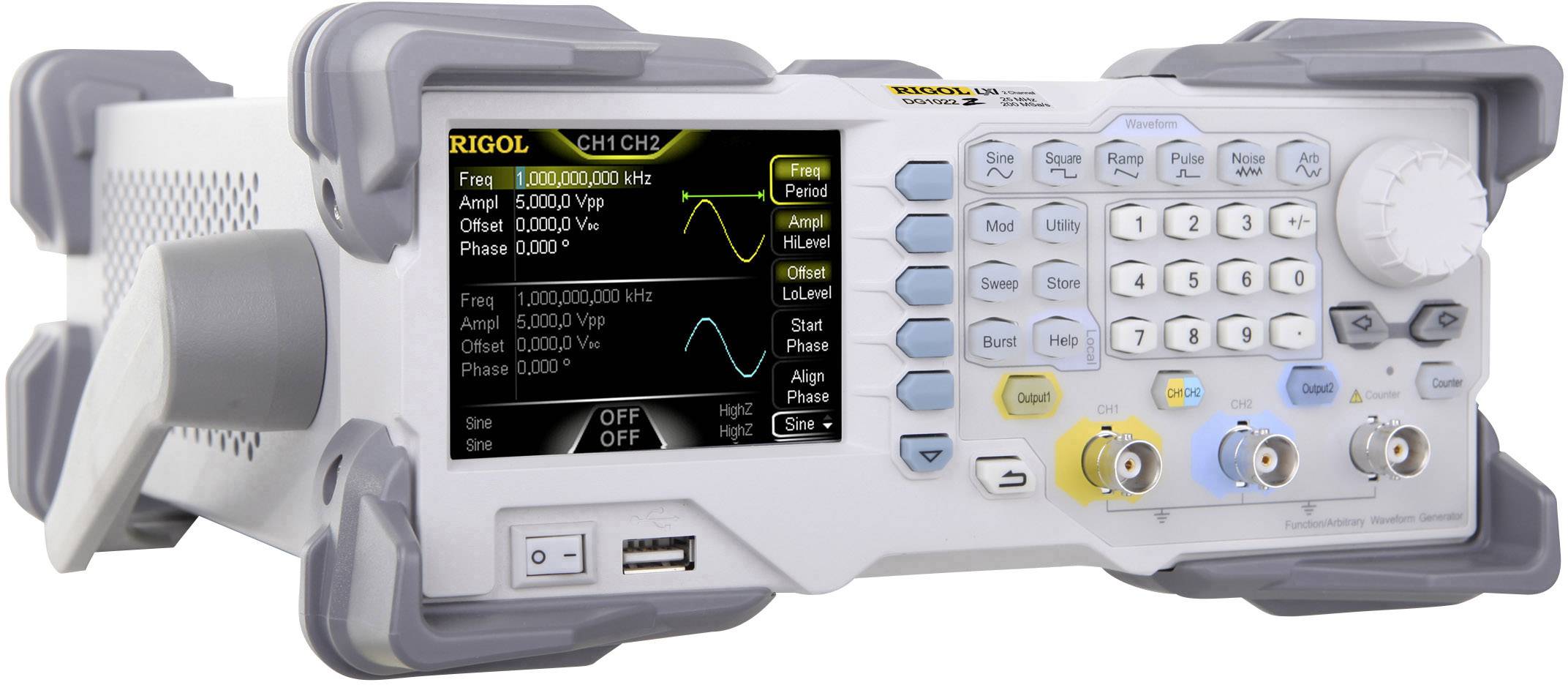

Rigol DG1022Z Arbitrárny generátor funkcií 1 µHz - 25 MHz 2-kanálová sínusový, obdĺžnikový, trojuholník, šum, arbitrárne
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
37 Ks
Počet
Celkom (313,01 € / kus)
313,01 €
bez DPH.
Doprava zadarmo
Vrátane 14-dňového práva na vrátenie
Hlavné benefity
Generátor ľubovoľných funkcií DG1022Z
- Šírka pásma 25 MHz
- 2 kanály
- Štandardná a ľubovoľná funkcia
- Tento text bol preložený strojovo.
Technické parametre
- Rozmery výrobku dĺžka: 319 mm
- Ofset: ± 5 V
- Pamäť kriviek: 2 MPts
- Impedancia: 50 Ω
- Rozlíšenie: 14 bit
- Displej: farebný TFT
- Výstupný tvar signálu
Sínus, obdĺžnik, trojuholník, pulz, hluk, harmonický, ľubovoľný
- Kategória výrobku
Arbitrárny generátor funkcií
- Rozsah frekvencie
1 µHz - 25 MHz
- Výstup signálu
sínusový
obdĺžnikový
trojuholník
šum
arbitrárne
- Frekvenčný rozsah sinus
1 µHz - 25 MHz
- Činiteľ harmonického skreslenia sinus
<0.075 %
- Frekvenčný rozsah obdĺžnik
1 µHz - 25 MHz
- Doba nábehu obdĺžnik
<10 ns
- Displej
LCD
- Frekvenčný rozsah trojuholník
1 µHz - 500 kHz
- Frekvenčný rozsah ARB
1 µHz - 10 MHz
bez certifikátu
- Funkcia kmitočtu
Lin / Log / Step, 1 ms - 500 s
- Vnútorná modulácia
AM, FM, PM, ASK, FSK, PSK, PWM
- Externé modulácie
AM, FM, PM, ASK, FSK, PSK, PWM
- Spúšťač (synchrónne)
TTL
- Externé meranie frekvencie
1 µHz - 200 MHz
- Rozmer.
(š x v) 262 mm x 112 mm
- Hmotnosť
3.2 kg
- Počet kanálov
2-kanálová
- Frekvencia (max.)
25 MHz
- Frekvencia (min.)
1 µHz
- Vlastnosti
vr. počítadlá frekvencie
modulácia
- Šírka
262 mm
- V
112 mm
- Rozhranie
LAN
USB
hostiteľský port USB
- Napájanie VDE
napájanie z el. siete
- Typ
DG1022Z
Na stiahnutie
Datasheet
Datasheet 1518021 Rigol DG1022Z Arbitrárny generátor funkcií 1 µHz - 25 MHz 2-kanálová sínusový, obdĺžnikový, trojuholník, šum, arbitrárne
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1518021 Rigol DG1022Z Arbitrárny generátor funkcií 1 µHz - 25 MHz 2-kanálová sínusový, obdĺžnikový, trojuholník, šum, arbitrárne
Prehlásenie o zhode
Prehlásenie o zhode 1518021 Rigol DG1022Z Arbitrárny generátor funkcií 1 µHz - 25 MHz 2-kanálová sínusový, obdĺžnikový, trojuholník, šum, arbitrárne
Popis
ModelDG1022Zmá 2 plné a nezávislé výstupné kanály (rovnaké špecifikácie) a vnútornú pamäť 8 Mpts. Okrem typických štandardných funkcií je integrovaných viac ako 160 ľubovoľných signálov, ako sú EKG, Gaussove krivky, Lorentzove signály, duálny tón, exponenciálny vzostup a pokles. Najvyššia kvalita signálu 1 ppm, so 14 bitovým rozlíšením.
Prevedenie
- Funkcia Burst a Sweep
- Počítadlo frekvencie
- Generátor harmonických do 8. rádu
- Výstupy chránené proti preťaženiu
- 8,89 cm (3,5") farebný TFT displej
- 2 nezávislé kanály s prepínateľnou funkciou sledovania.
Rozsah dodávky
- Kábel BNC
- Prepojovací kábel USB
- Angličtina návod na použitie
- Sieťový kábel
Rady
Najnovšiu verziu softvéru si môžete stiahnuť z webovej stránky výrobcu.
