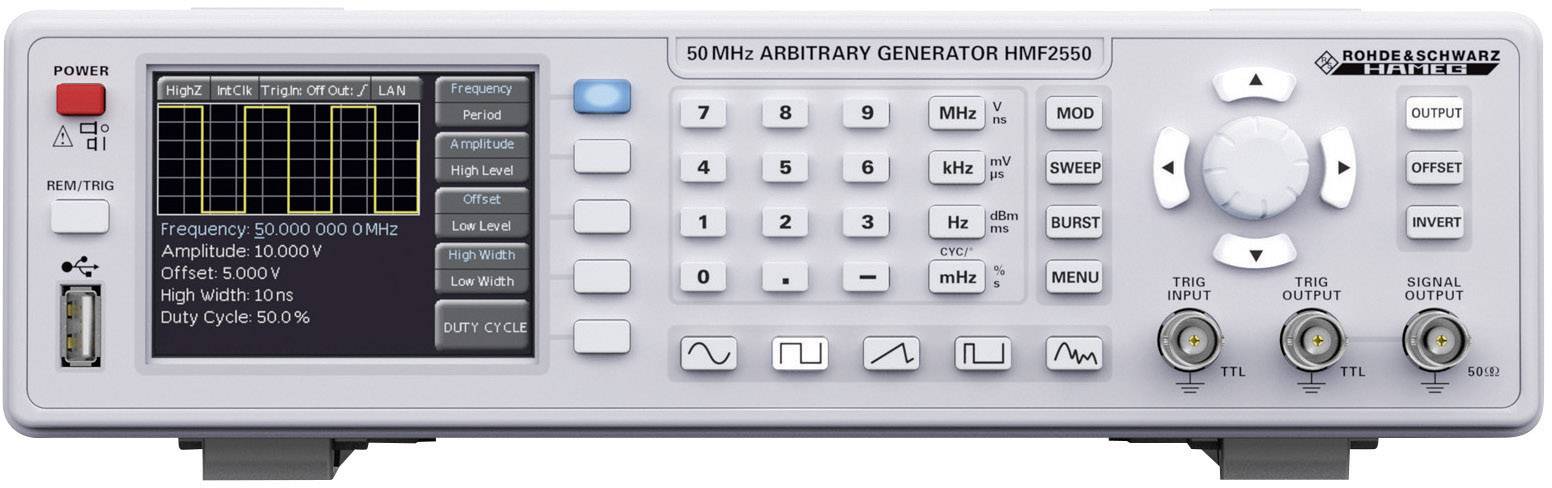

Rohde & Schwarz HMF 2550 Arbitrárny generátor funkcií Kalibrované podľa (DAkkS) 10 µHz - 50 MHz 1-kanálový sínusový, obd
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (2 930,89 € / kus)
2 930,89 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Generátor ľubovoľných funkcií HMF2550 - DAkkS kalibrovaný
- Ľubovoľný generátor 250 MSa / s
- Frekvenčný rozsah 10μHz až 50MHz
- Výstupné napätie 5mVSS až 10VSS (pri 50Ω) DC offset ± 5mV až 5V
- Burst, wobble, gating, ext. spúšťanie
- Čas nábehu<8ns, nastaviteľný v impulznom režime 8… 500ns
- Typy modulácie AM, FM, PM, PWM, FSK (int. A ext.)
Technické parametre
- Vzorkovacia rýchlosť: 250 MS / s
- Ofset: ± 5 V
- Pamäť kriviek: 2565 kpts
- Impedancia: 50 Ω
- Vstupný odpor: 5 kΩ: 100 pF
- Rozlíšenie: 1µHz
- Dĺžka: 365 mm
- Výstupný tvar signálu
Sinus / štvorec / pulz / trojuholník / rampa / ľubovoľné
- Kategória výrobku
Arbitrárny generátor funkcií
- Rozsah frekvencie
10 µHz - 50 MHz
- Výstup signálu
sínusový
obdĺžnikový
pulz
trojuholník
arbitrárne
- Frekvenčný rozsah sinus
10 µHz - 50 MHz
- Činiteľ harmonického skreslenia sinus
0.04 %
- Frekvenčný rozsah obdĺžnik
10 µHz - 50 MHz
- Doba nábehu obdĺžnik
<8 ns
- Displej
digitálne
- Frekvenčný rozsah trojuholník
10 µHz - 10 MHz
- Frekvenčný rozsah ARB
10 µHz - 25 MHz
DAkkS
- Funkcia kmitočtu
1 ms - 500 s
- Vnútorná modulácia
AM / FM / PM / PWM / FSK
- Externé modulácie
AM / FM / PM / PWM / FSK
- Spúšťač (synchrónne)
-360 až + 360 °
- Gate (asynchrónne)
>100 ns
- Rozmer.
(š x v) 285 mm x 75 mm
- Hmotnosť
3.4 kg
- Počet kanálov
1-kanálový
- Frekvencia (max.)
50 MHz
- Frekvencia (min.)
10 µHz
- Vlastnosti
modulácia
- Možnosť kalibrácie
10 kalibračných hodnôt v rozsahu
- Šírka
285 mm
- V
75 mm
- Rozhranie
RS-232
USB
- Napájanie VDE
napájanie z el. siete
- Typ
HMF 2550
Na stiahnutie
Datasheet
Datasheet 1242371 Rohde & Schwarz HMF 2550 Arbitrárny generátor funkcií Kalibrované podľa (DAkkS) 10 µHz - 50 MHz 1-kanálový sínusový, obd
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1242371 Rohde & Schwarz HMF 2550 Arbitrárny generátor funkcií Kalibrované podľa (DAkkS) 10 µHz - 50 MHz 1-kanálový sínusový, obd
Informácie
Informácie 1242371 Rohde & Schwarz HMF 2550 Arbitrárny generátor funkcií Kalibrované podľa (DAkkS) 10 µHz - 50 MHz 1-kanálový sínusový, obd
Informácie 1242371 Rohde & Schwarz HMF 2550 Arbitrárny generátor funkcií Kalibrované podľa (DAkkS) 10 µHz - 50 MHz 1-kanálový sínusový, obd
Popis
V sérii HMF 2500 je k dispozícii až 5 signálových foriem a výstupné signály je možné ľubovoľne definovať pomocou ľubovoľnej funkcie. Okrem výbuchu sa rozkývajú, hradlia, ext. Zariadenia majú tiež 5 rôznych typov modulácie (AM, FM, PM, PWM, FSK), ktoré je možné používať interne aj externe. Vďaka tomu sú tieto zariadenia ideálne pre laboratóriá a vo výrobe.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Ľubovoľný generátor: 250 MS / s, 14 bit, 256 kPts
- Rôzne formy signálu: sínusový, štvorcový, pulzný, trojuholník, rampa, ľubovoľný, vrátane štandardných kriviek (biely, ružový šum atď.)
- Burst, wobble, gating, ext. Spúšťacia funkcia
- Typy modulácie: AM, FM, PM, PWM, FSK (int. A ext.)
- 10 MHz časová základňa: ± 1 ppm TCXO, I / O vzadu
- Rozhranie USB na prenos údajov
- TFT displej

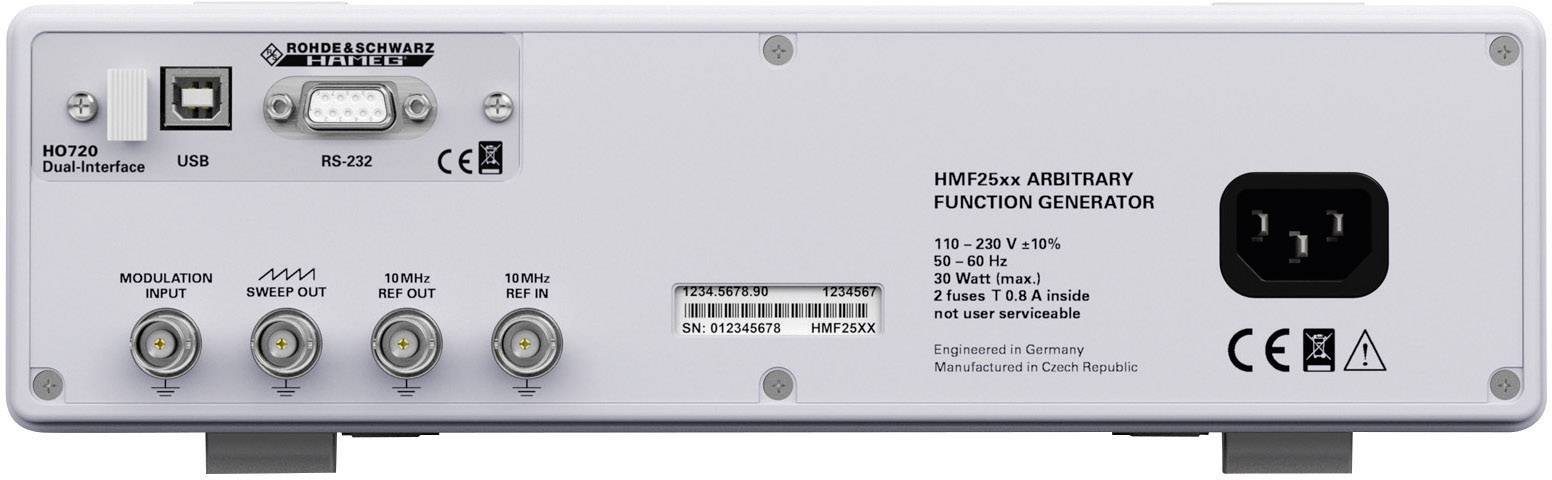

- Galvanicky oddelené duálne rozhranie USB / RS-232, voliteľný Ethernet / USB alebo IEEE-488.
- Tento text bol preložený strojovo.
Rozsah dodávky
- Sieťový kábel
- Počítačový softvér
- návod na použitie.
Rady
Pokiaľ ide o rozsah kalibrácie, zaznamenajte si vzorový kalibračný certifikát uložený v časti „Na stiahnutie“.
