Siemens 3RT2026-1BB40 stýkač 3 spínacie 11 kW 24 V/DC 25 A s pomocným kontaktom 1 ks

Stykač Siemens, typ Sirius, v sivej a čiernej farbe, s elektrickými prípojkami a popiskami.

Ilustračný obrázok

Priemyselný areál s otvorenými rozvádzačmi a strojmi za dažďom zmáčaným skleneným povrchom. Prebiehajúca údržba alebo výroba.

Výkres rozloženého zapojenia spínacieho systému s očíslovanými súčiastkami. Zobrazuje stýkač, pomocný spínač, sadu káblov a prepájací konektor. Obsahuje náznaky elektrických prepojení a funkcie.

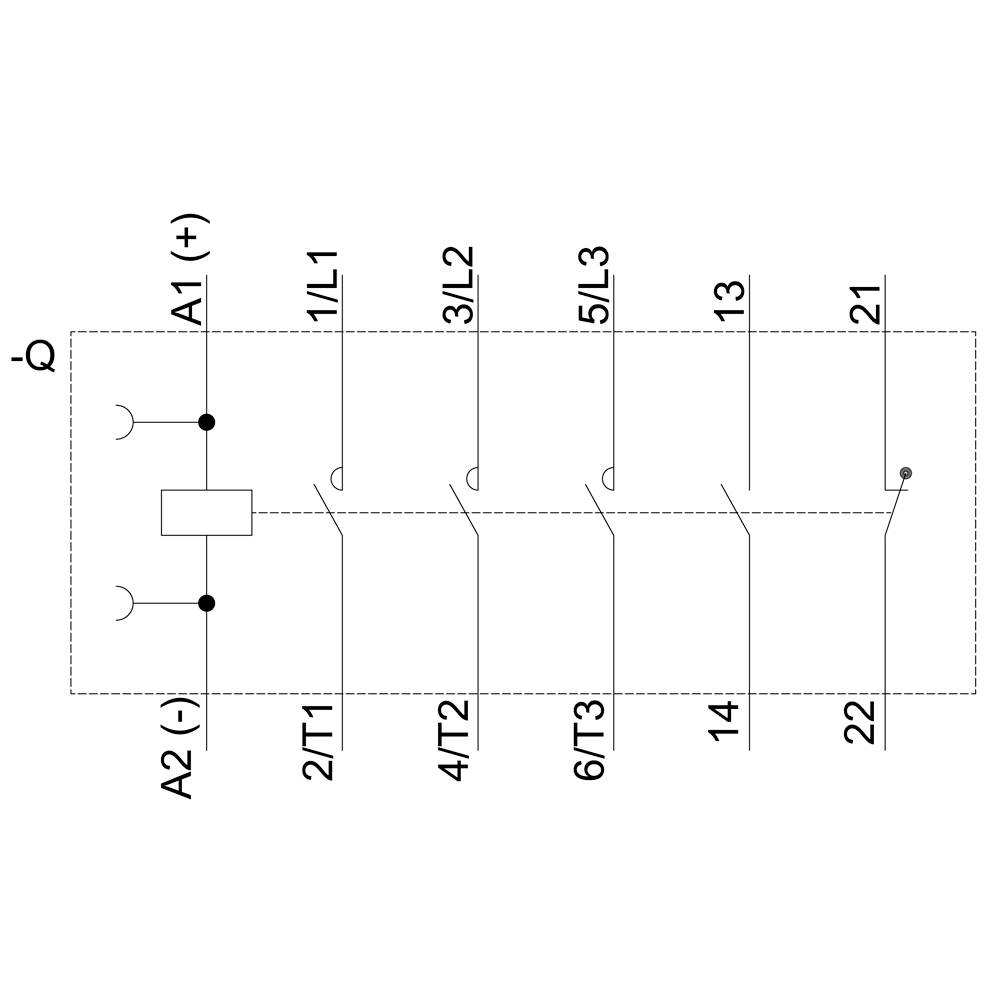

Schéma zapojenia znázorňuje spínače, relé a prepojenia v elektrickom obvode. Symboly vyznačujú polohy kontaktov a cievok.

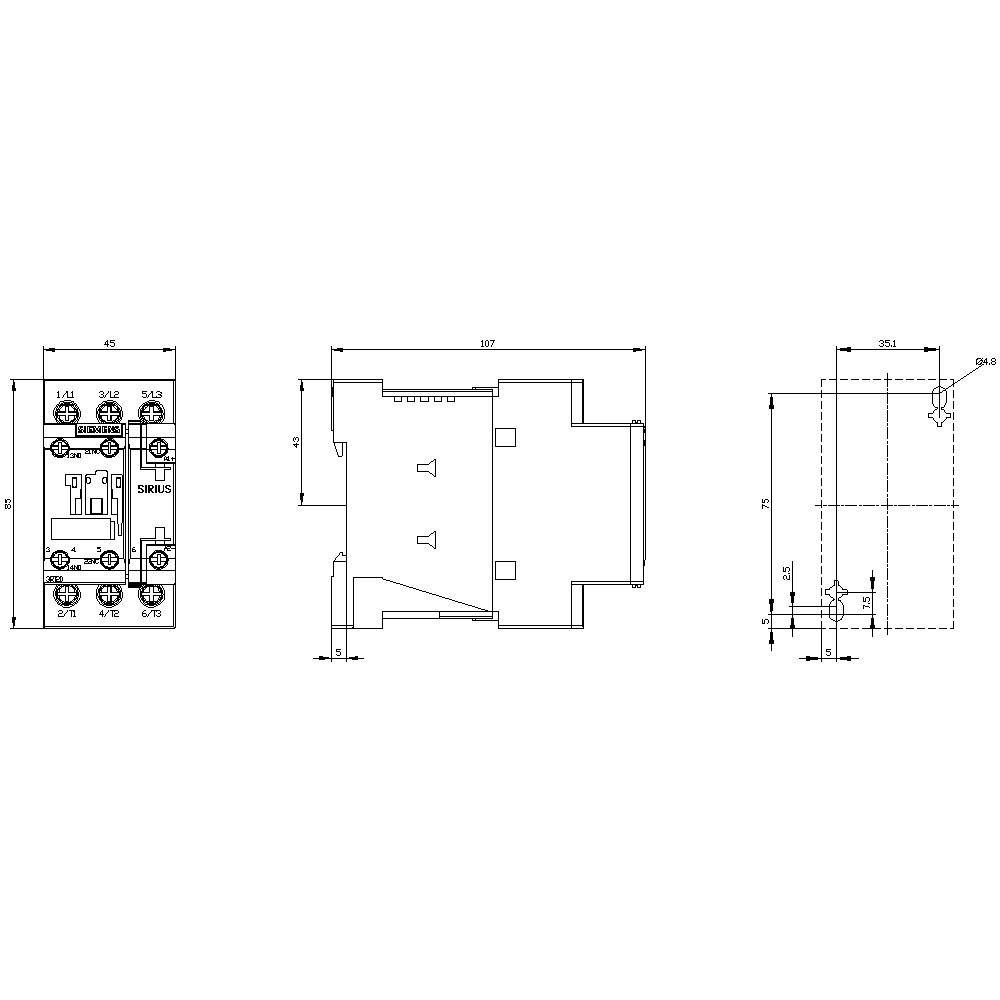

Technický výkres elektronického zariadenia s pohľadom spredu, z boku a zhora. Rozmerové údaje veľkosti a polohy komponentov.

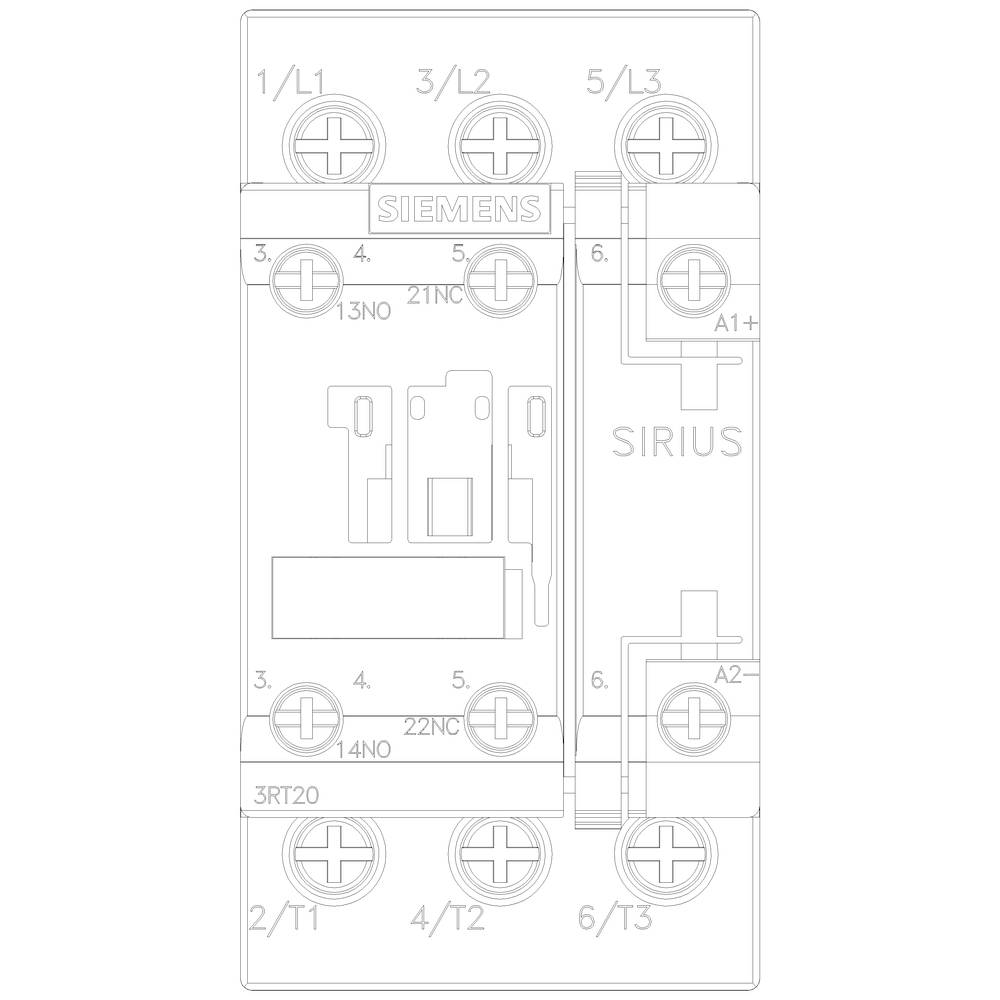

Schéma zapojenia Siemens stýkača so svorkami a popiskami. Hore 'Siemens Sirius' a číslo modelu v ľavom dolnom rohu.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

24 V/DC

Zaťažovací prúd

25 A

Výkon

11 kW

Datasheety: (PDF)

Doručenie: Št 6. 8.

28 Ks

Počet

Celkom (117,88 € / kus)

117,88 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Hmotnosť: 600 g
Stratový výkon: 1,6 W

Kategória výrobku: stýkač

Typ: 3RT2026-1BB40

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 spínací
1 rozpínací

Menovité napätie: 24 V/DC

Spínacie napätie (max.): 400 V/AC

Zaťažovací prúd: 25 A

: 11 kW

Vlastnosti: s pomocným kontaktom

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Mechanická životnosť: 1,0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 85 mm

Hĺbka: 107 mm

Rozmer.: (š x v x h) 45 x 85 x 107 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Hmotnosť: 0.60

: ÁNO

: 11 kW

: 3

: 1

: 1

: 25 A

: 40 A

: Screw connection

: DC

: 15.5 A

: 11.03248125

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1431064 Siemens 3RT2026-1BB40 stýkač 3 spínacie 11 kW 24 V/DC 25 A s pomocným kontaktom 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431064 Siemens 3RT2026-1BB40 stýkač 3 spínacie 11 kW 24 V/DC 25 A s pomocným kontaktom 1 ks

Popis

Výkonový stýkač, AC-3 25 A, 11 kW / 400 V 1 NO + 1 NC, 24 V DC 3-pólový, veľkosť S0 skrutkové pripojenie Výkonový stýkač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobe. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné prepojovacie moduly, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
