Siemens 3RV2011-1HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 5.5 - 8 A Spínacie napätie (max.): 690 V/AC (š x v

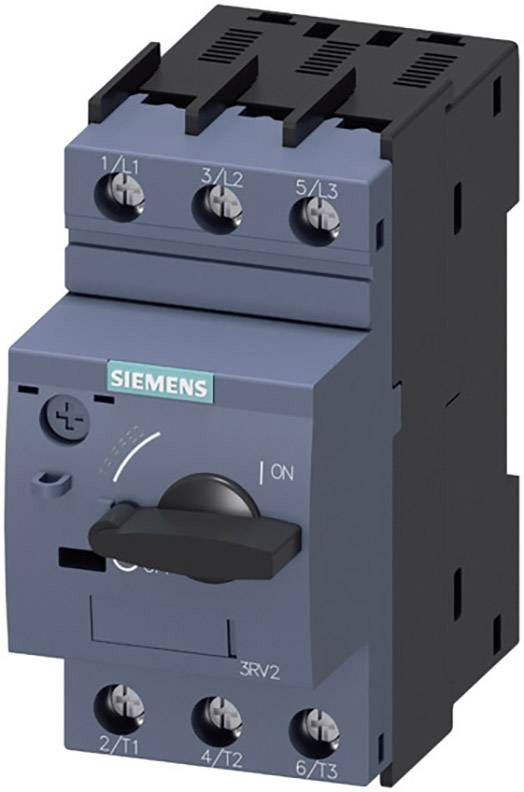

Čierny a sivý výkonový spínač Siemens s otočným ovládačom na prednej strane, používaný na ovládanie elektrických obvodov.

Ilustračný obrázok

Strojovňa s otvorenou elektrickou rozvodnou skriňou vľavo a dažďom zmáčaným oknom vpravo. Stroje v pozadí nejasne viditeľné.

'Príslušenstvo na inštaláciu výkonového spínača' zobrazuje schematické znázornenie s očíslovanými komponentmi a spojovaciami líniami.

Schéma zapojenia stykača trojfázového prúdu s tromi cievkami. Vstupy sú označené 1/L1, 3/L2, 5/L3 a výstupy sú označené 2/T1, 4/T2, 6/T3.

Technický výkres elektrického spínača s čelným a bočným pohľadom, rozmery 97 mm x 45 mm a hĺbka 96,9 mm, so zvýraznenými popismi a prípojkami.

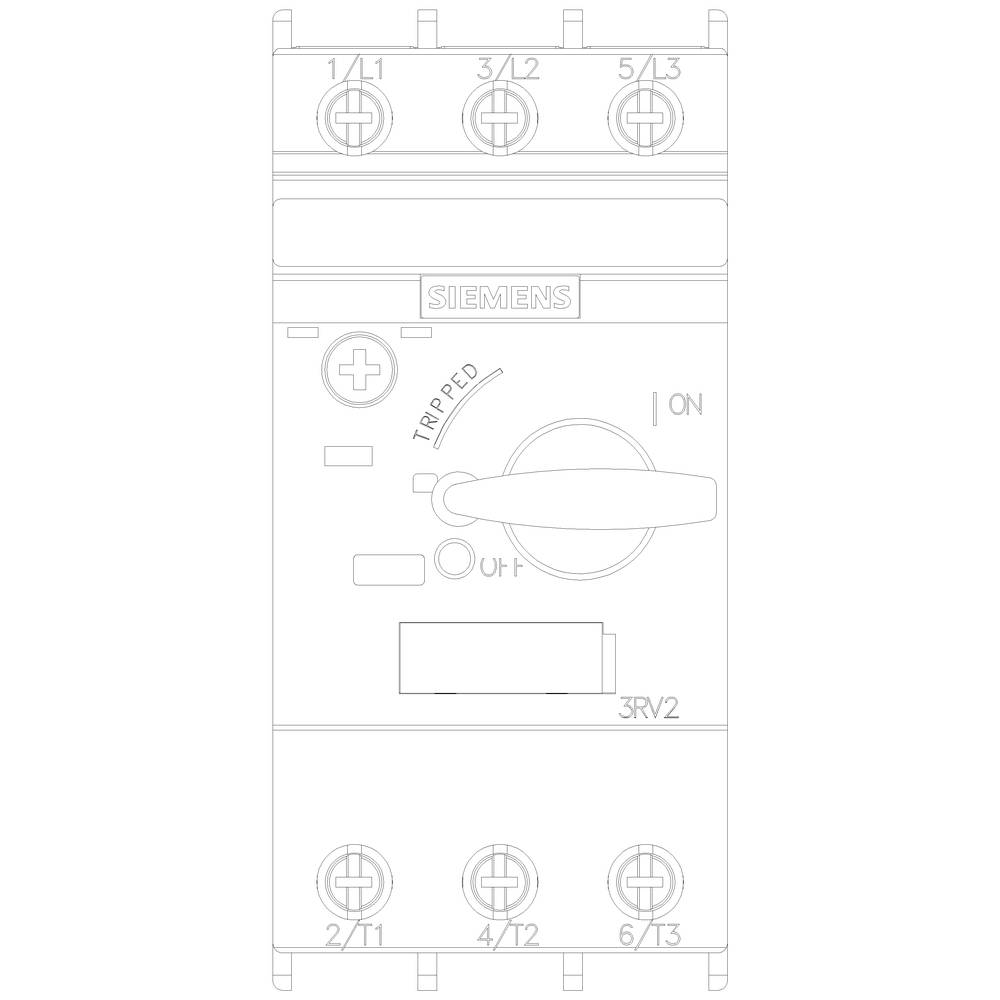

Obrázok výkonového ističa Siemens s vypínačom v polohe 'ZAP', elektrické prípojky viditeľné hore aj dole.

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

8 A

Pripojenie

skrutkovací

Typ

3RV2011-1HA10

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (71,54 € / kus)

71,54 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Verzia: na ochranu motora
Vykonanie vlákna: M3
Hmotnosť: 345 g
Mechanická životnosť: 100 000
Elektrická životnosť: 100 000
Izolačné napätie: 690 V
Stratový výkon: 7 W
Frekvencia: 50/60 Hz

Kategória výrobku: výkonový vypínač

Typ: 3RV2011-1HA10

Konštrukčná veľkosť: S00

Rozsah nastavenia prúdu (min.): 5.5 A

Rozsah nastavenia prúdu (max.): 8 A

Rozsah nastavenia (prúd): 5.5 - 8 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: montážna lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Hmotnosť: 0.35

: 45

: 97 mm

: 97 mm

: 3 kW

: NIE

: 8 A

: NIE

: 3

: 690-690 V

: 5.5-8 A

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: Nie je relevantné

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-0JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1702444

1 A

0.7 A

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745448

0.16 A

0.11 A

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745450

0.2 A

0.14 A

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745453

0.25 A

0.18 A

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745454

0.32 A

0.22 A

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745455

0.4 A

0.28 A

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745456

0.5 A

0.35 A

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745457

0.63 A

0.45 A

Na stiahnutie

Datasheet

Datasheet 1431117 Siemens 3RV2011-1HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 5.5 - 8 A Spínacie napätie (max.): 690 V/AC (š x v

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431117 Siemens 3RV2011-1HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 5.5 - 8 A Spínacie napätie (max.): 690 V/AC (š x v

Popis

Istič veľkosti S00 na ochranu motora, TRIEDA 10, spúšť A 5,5...8 A, spúšť N 104 A, skrutkové pripojenie, štandardná spínacia schopnosť. Istič SIRIUS 3RV2 na ochranu motora pre bezpečné vypnutie v prípade skratu a ochranu záťaže a systému pred preťažením, ako aj pre bezpečné odpojenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované na použitie v záťažových napájačoch vďaka nízkemu stratovému teplu a samozrejme aj pre motory IE3/IE4. Samozrejmosťou sú celosvetové schválenia (napr. IEC a UL/CSA) a použitie v potenciálne výbušných prostrediach (ATEX alebo IEC Ex).
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé proti preťaženiu), ochranu systému, ochranu proti skratu štartovacích kombinácií, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v IT sieťach. Sú dostupné so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibráciám odolné pripojenie a voliteľne so zabudovaným pomocným spínačom.
Komplexný sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., je štandardizovaný pre všetky veľkosti. Použitie rôznych možností napájania, ako napríklad pridruženého systému napájania SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčený rad 3RV1.
Jednoduchý, efektívny, vždy aktuálny – modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
