VOLTCRAFT FG-31602T Arbitrárny generátor funkcií 1 µHz - 160 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový

Oscilosopický displej s dvoma kanálmi. Zobrazuje frekvencie a amplitúdy, kanál A pri 1000 Hz, kanál B takisto 1000 Hz, oba 1000 Vpp.

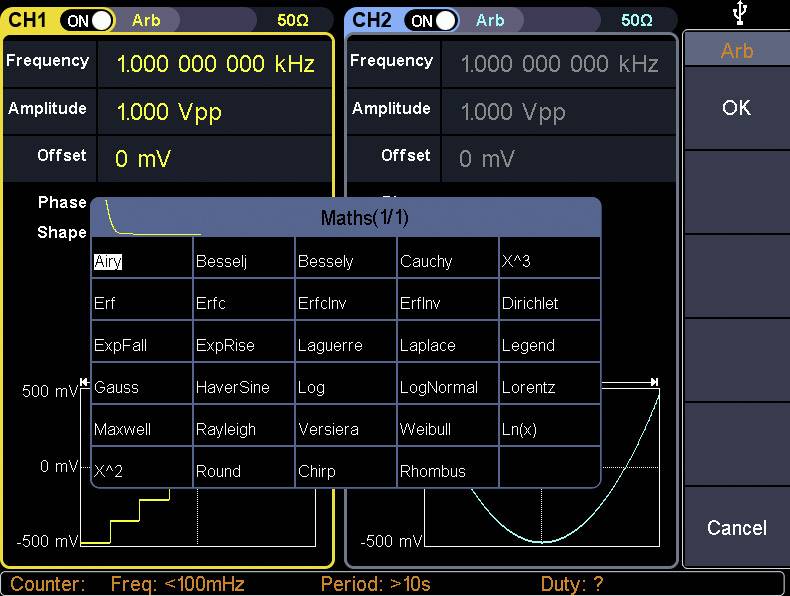

Meracie zariadenie s rozhraním s dvoma kanálmi. Frekvencia a amplitúda na oboch kanáloch. Matematické funkcie ako 'Airy', 'Erf', 'Gauss'.

Dva kanály osciloskpu zobrazujú vlnové priebehy. CH1: žltá sinusová vlna, nastavenie 1 Hz. CH2: modrá vlna, nastavenie 100 kHz. Lineárna modulácia.

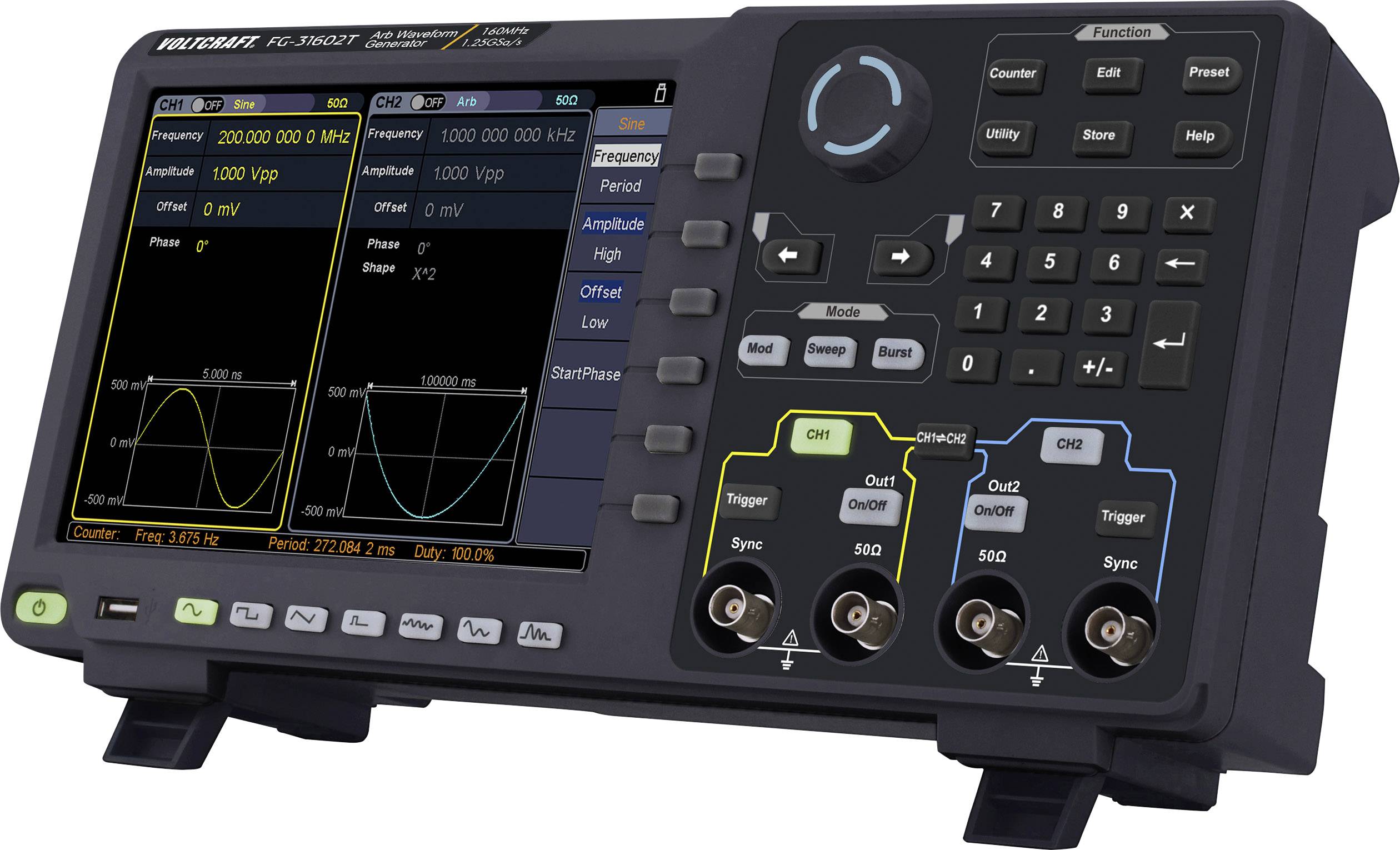

Elektronické meracie zariadenie s dvoma zobrazovaciemu displejmi, ktoré zobrazujú rôzne elektrické signály a priebeh vĺn. Klávesnica je umiestnená vpravo.

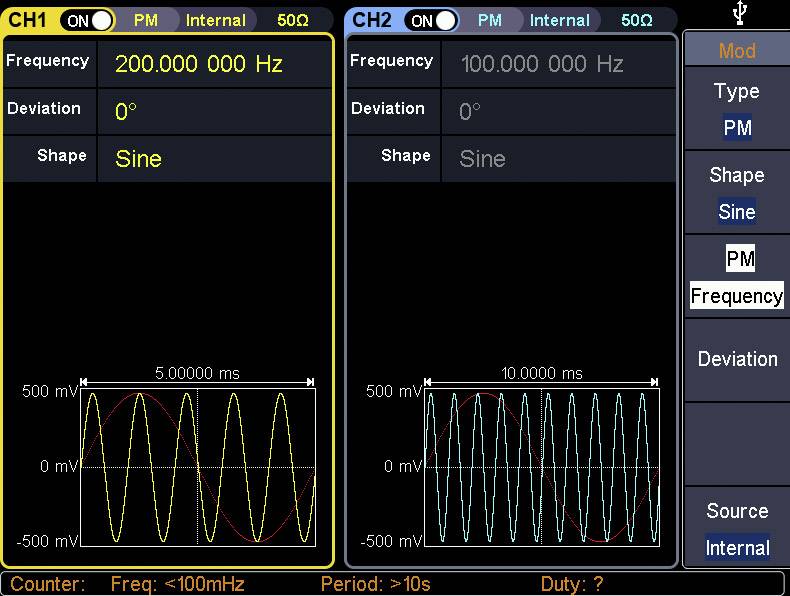

Dva kanály osciloskopu zobrazujú frekvencie 200 MHz a 100 MHz so sínusovými vlnami. Oba kanály majú nulovú odchýlku a zobrazujú priebehy vĺn.

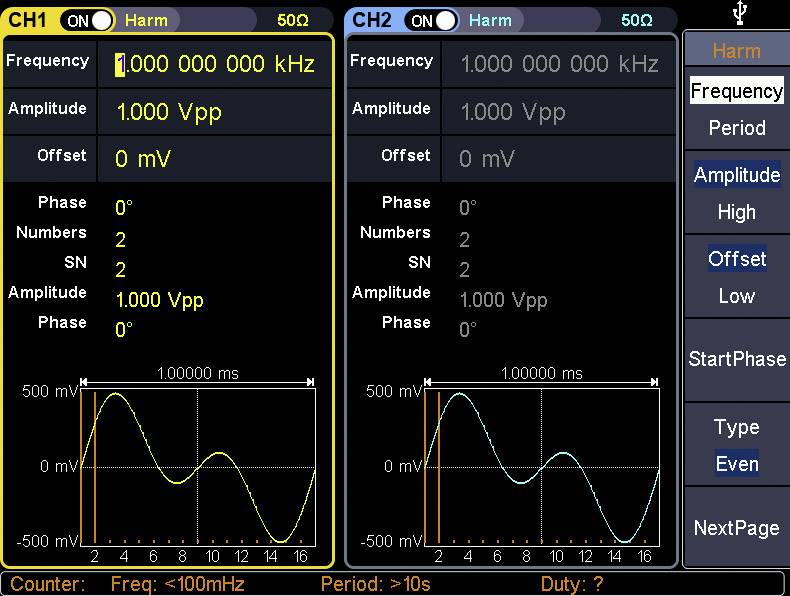

'Generátor dvojkanálového priebehu. Kanál CH1: žltá sinusová vlna pri 1 MHz, amplitúda 1 Vpp. Kanál CH2: modrá sinusová vlna pri 1 MHz, amplitúda 1 Vpp. Ovládanie frekvencie a amplitúdy vpravo.'

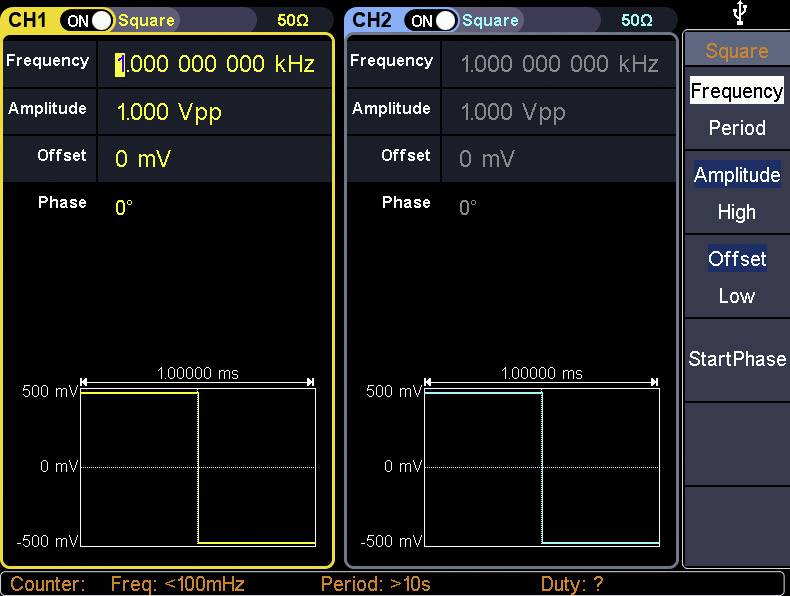

Osciloskop s dvoma kanálmi. CH1: Frekvencia 1 GHz, amplitúda 1 Vpp, offset 0 mV. CH2: Rovnaké nastavenia. Diagramy zobrazujú signály pri 0 mV offsete.

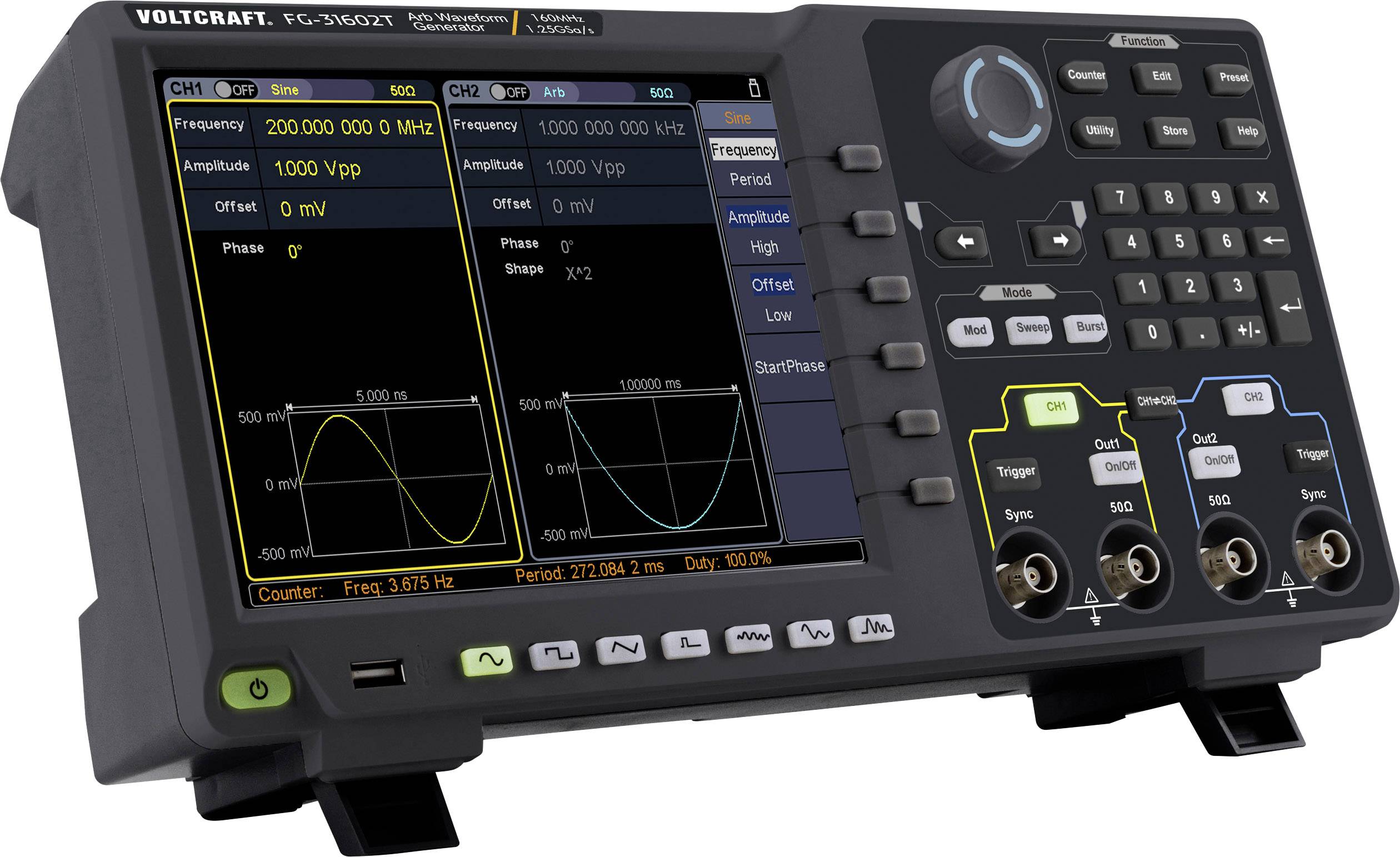

Digitálny osciloskop s displejom zobrazuje dva priebehové signály a rôzne nastavenia na meranie frekvencie a amplitúdy.

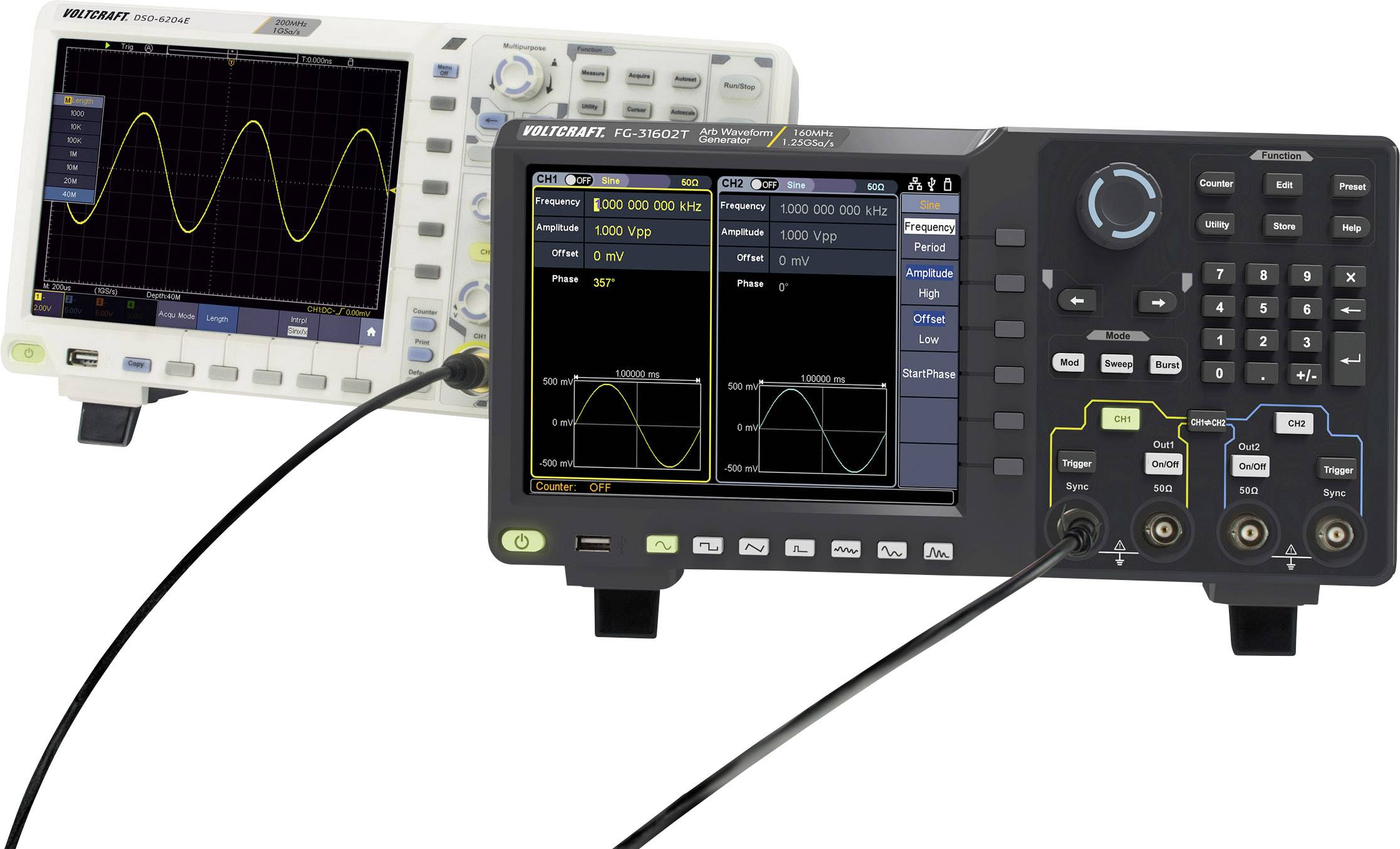

Dva osciloskopy zobrazujú rôzne tvarové priebehy na svojich obrazovkách. Vľavo sínusový priebeh, vpravo komplexnejšie signály.

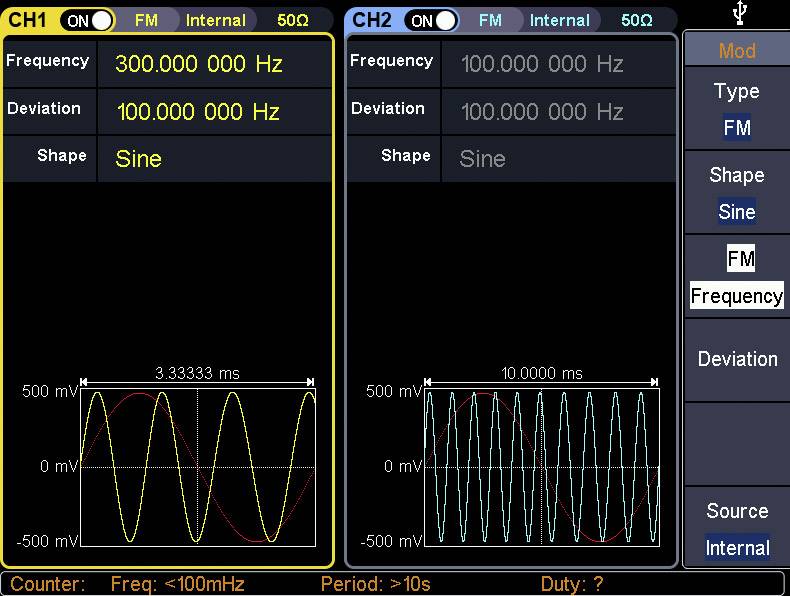

'Dva generátory signálov so zobrazením meraní. Kanál 1 zobrazuje sínovú vlnu pri 300 kHz, kanál 2 sínovú vlnu pri 100 kHz. Deviácia a tvar sú identické. Obe vlny majú amplitúdu ±500 mV.'

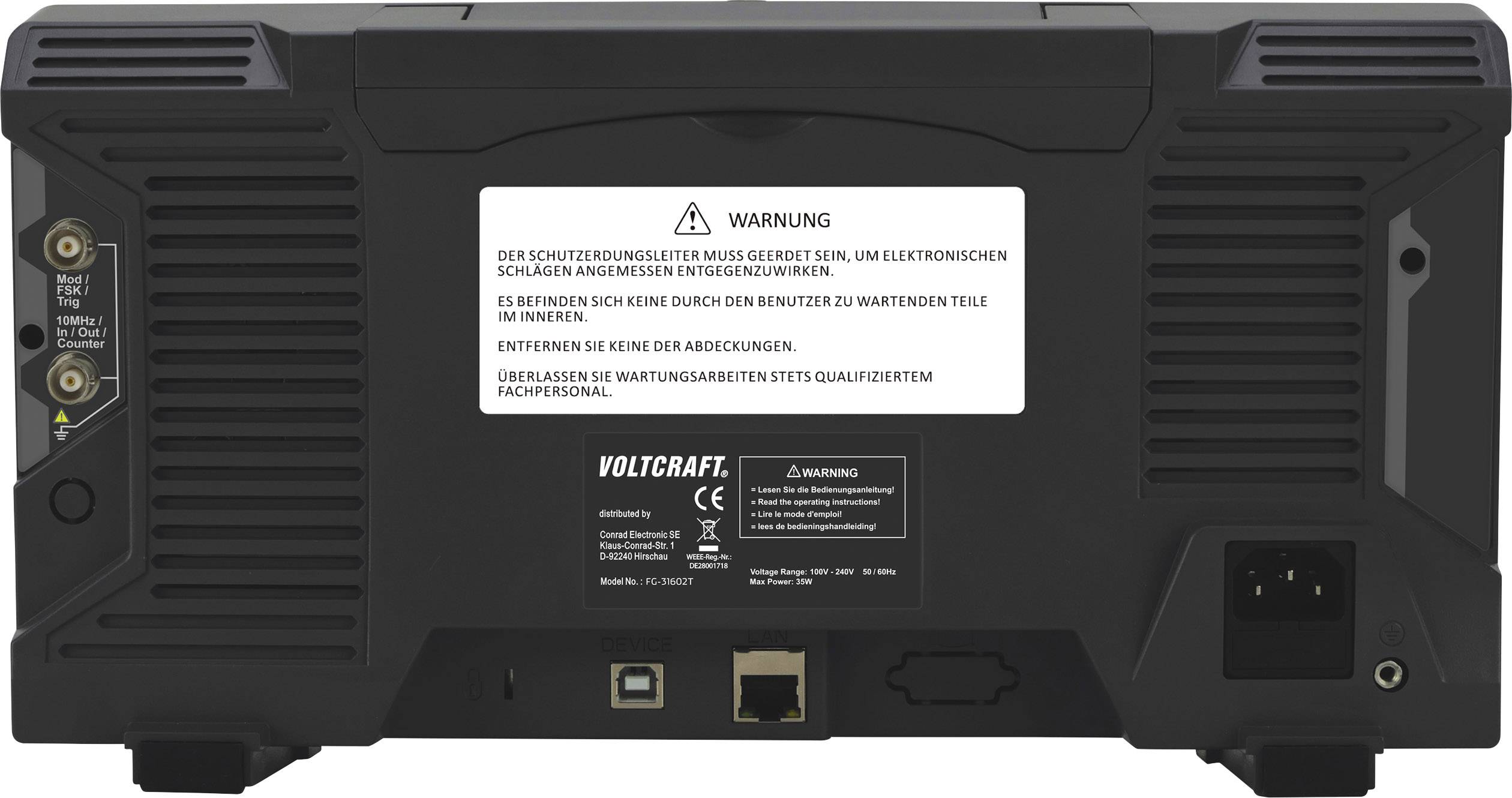

'Zadná strana elektronického zariadenia s výstražnými upozorneniami a konektormi vrátane napájacieho a sieťového pripojenia.'

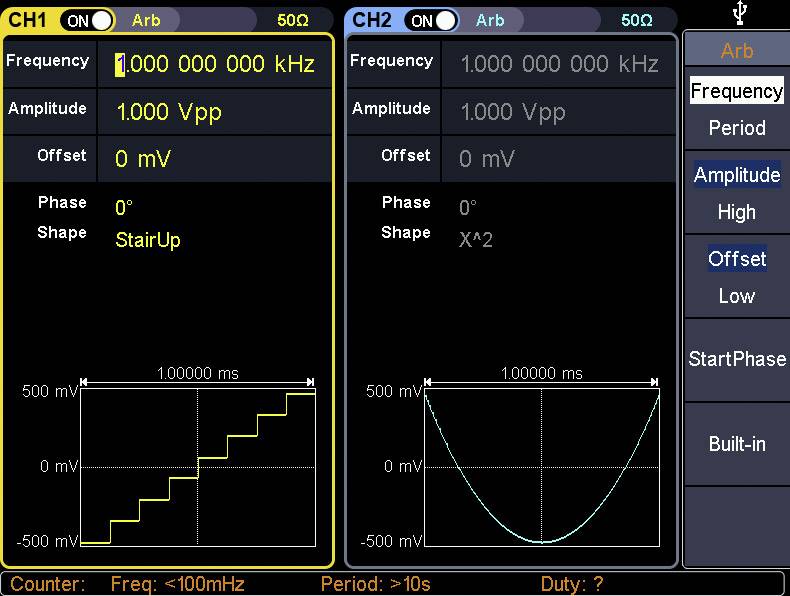

Obrazovka osciloskopu zobrazuje dva kanály: CH1 s vlnovou formou 'StairUp', CH2 so štvorcovou vlnou. Frekvencia: 1 kHz, amplitúda: 1 Vpp.

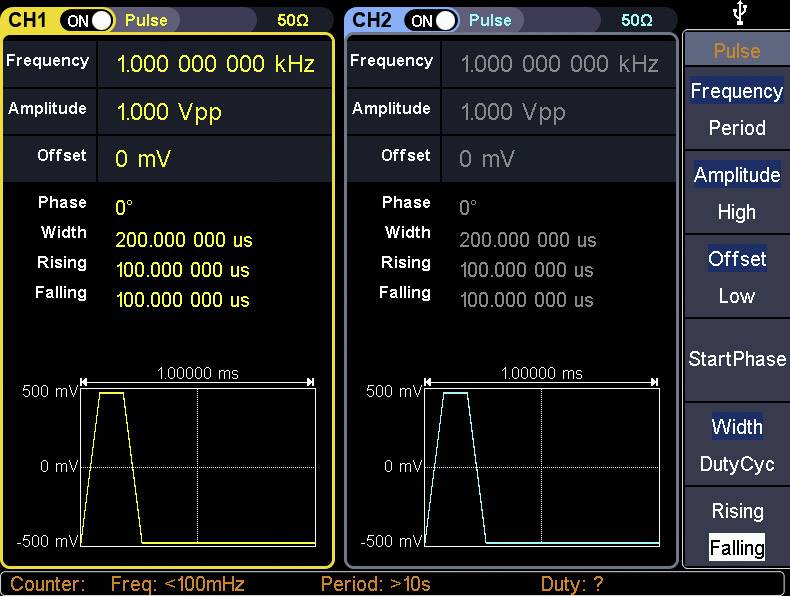

Dva kanály osciloskopu zobrazujú obdĺžnikové signály. CH1: Frekvencia 1 kHz, amplitúda 1 Vpp. CH2: Rovnaký signál ako CH1.

Dva kanály osciloskopu, CH1 a CH2, zobrazujú sinusové vlny s frekvenciou 1 kHz a amplitúdou 1 Vpp. Diagramy nižšie zobrazujú priebehy vĺn.

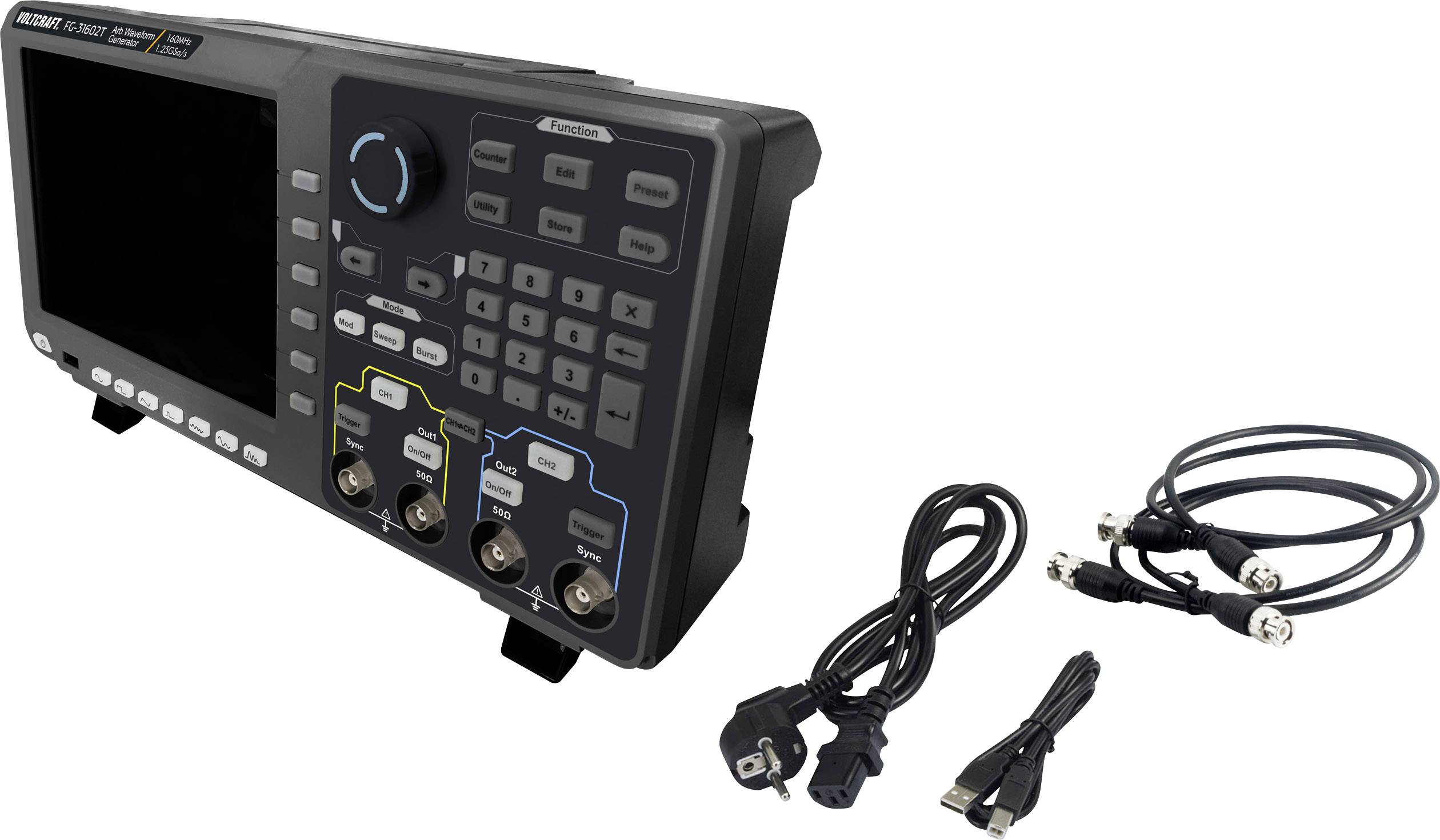

Digitálny osciloskop s viacerými ovládacími prvkami a konektormi. Vedľa neho ležia rôzne káble na napájanie a prenos dát.

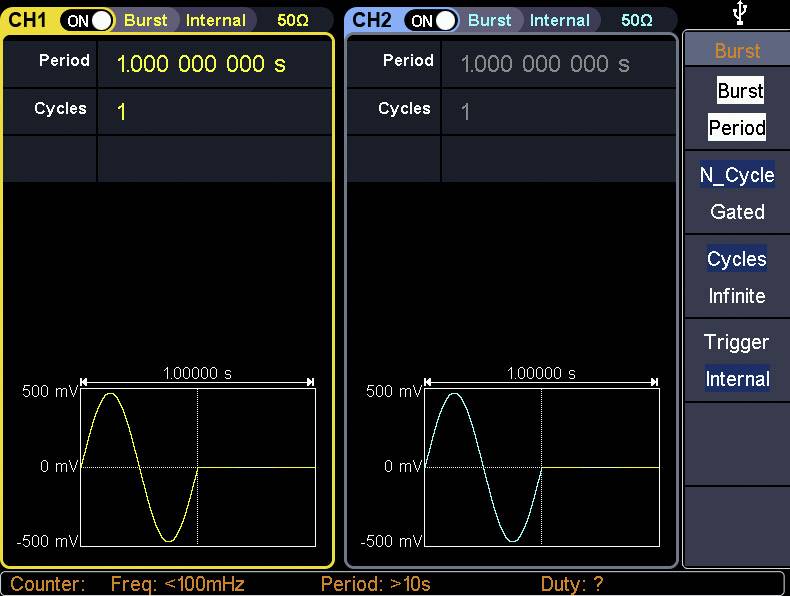

Obrazovka osciloskpu s dvoma kanálmi. CH1 zobrazuje žltú sinusovú vlnu, CH2 modrú. Perióda pre obe je 1 sekunda.

1/16

Dodatočné informácie:

Okamžité doručenie: Ut 22. 9.

11 Ks

Počet

Celkom (955,28 € / kus)

955,28 €

bez DPH.

Doprava zadarmo

Vrátane 14-dňového práva na vrátenie

Nahlásiť právny incident

Hlavné benefity

FG-31602T 160 MHz dvojkanálový generátor ľubovoľného signálu s dotykovou obrazovkou

160 MHz
Dva kanály
Vertikálne 14-bitové rozlíšenie
Vzorkovacia rýchlosť 1,25 GS / s, frekvenčné rozlíšenie 1 μHz
Dĺžky ľubovoľného signálu do 1 m
20,32 cm (8 ") dotykový displej LCD 800 x 600
Pokročilá technológia DDS, špičkový frekvenčný výstup 250 MHz
Výstup signálu: 6 základných signálových foriem: sínusový, štvorcový, impulzný, rampový, šumový a harmonický, 152 vstavaných skupín ľubovoľných signálov
Početné možnosti modulácie: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep and burst
Integrovaný vysoko presný frekvenčný čítač pre 100 až 200 MHz
Podporuje SCPI

Technické parametre

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 1 µHz - 160 MHz

Výstup signálu: arbitrárne
šum
pulz
obdĺžnikový
sínusový
trojuholník

Frekvenčný rozsah sinus: 1 μHz - 160 MHz

Frekvenčný rozsah obdĺžnik: 1 μHz - 50 MHz

Displej: LCD

Frekvenčný rozsah trojuholník: 1 μHz - 5 MHz

Frekvenčný rozsah ARB: 1 μHz - 50 MHz

: bez certifikátu

Rozmer.: (š x v) 340 mm x 177 mm

Hmotnosť: 2.5 kg

Počet kanálov: 2-kanálová

Frekvencia (max.): 160 MHz

Frekvencia (min.): 1 µHz

Vlastnosti: modulácia

Kategória merania: CAT II

Šírka: 340 mm

V: 177 mm

Rozhranie: hostiteľský port USB
USB zariadenia
LAN

Napájanie VDE: napájanie z el. siete
230 V AC

Typ: FG-31602T

Typ balenia: obaly bez plastov

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2139576 VOLTCRAFT FG-31602T Arbitrárny generátor funkcií 1 µHz - 160 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový

Informácie

Informácie 2139576 VOLTCRAFT FG-31602T Arbitrárny generátor funkcií 1 µHz - 160 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový

Prehlásenie o zhode

Prehlásenie o zhode 2139576 VOLTCRAFT FG-31602T Arbitrárny generátor funkcií 1 µHz - 160 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový

Záručné podmienky

Záručné podmienky 2139576 VOLTCRAFT FG-31602T Arbitrárny generátor funkcií 1 µHz - 160 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový

Popis

Dvojkanálový generátor ľubovoľných funkcií FG-30000T s dotykovou obrazovkou.

Vďaka generovaniu digitálneho signálu (technológia DDS) generuje tento generátor ľubovoľných funkcií stabilné, presné a čisté výstupné signály so šírkou pásma 80 MHz, vzorkovaním v reálnom čase 1,25 GS / s (max.) A frekvenčným rozlíšením 1 μHz.

Generátor spracováva 6 základných skupín signálov (sínusový, štvorcový, rampový, šumový a harmonický), ako aj 152 integrovaných ľubovoľných signálov (1 μHz - 50 MHz) s vertikálnym rozlíšením 14 bitov. Okrem toho ponúka početné možnosti modulácie vrátane AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep a Burst.

Všetky parametre signálu a nastavenia sa zobrazujú na 8 "(20,32 cm) TFT-LCD dotykovom displeji s rozlíšením 800 x 600 prostredníctvom užívateľsky príjemného grafického povrchu.

Tento text bol preložený strojovo.

Prevedenie

6 základných tvarov signálu: sínusový, štvorcový, impulzný, rampový, šumový a harmonický, 152 vstavaných skupín ľubovoľných tvarov signálov Početné možnosti modulácie: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, rozmítanie, burst Frekvenčný rozsah: 100 - 200 MHz
Rozlíšenie frekvenčného čítača: 7 číslic
Dĺžka signálu: 2 pts až 1 Mpts
Komunikačné rozhranie: hostiteľ USB, zariadenie USB, LAN
Vstup: počítadlo, externá modulácia, externý spúšťač, externé referenčné hodiny
