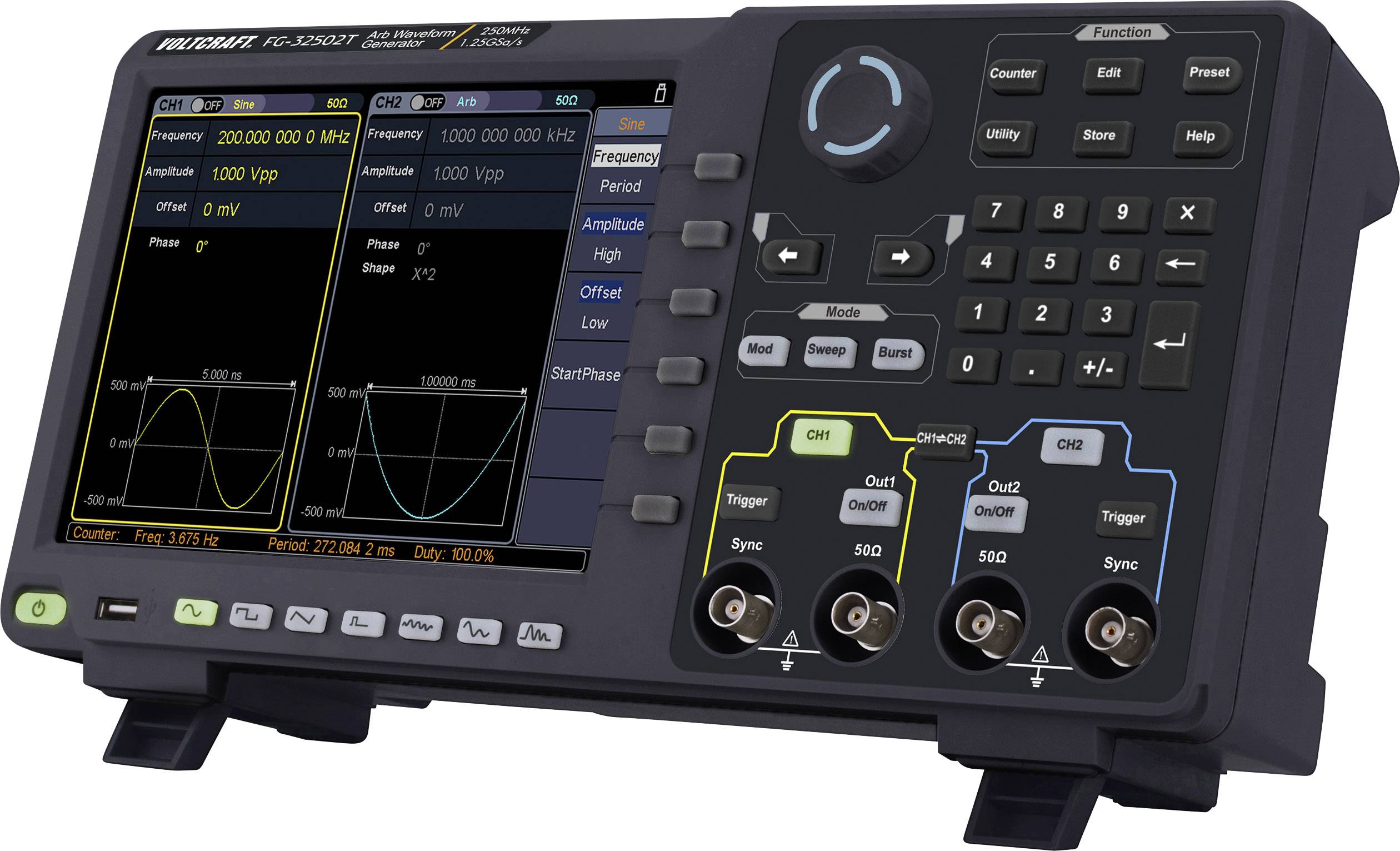

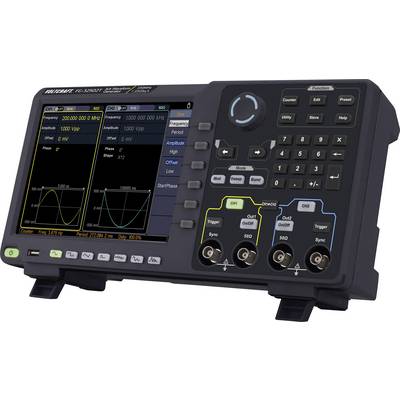

VOLTCRAFT FG-32502T Arbitrárny generátor funkcií 1 µHz - 250 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový

Osciloskop s dvoma aktívnymi kanálmi zobrazuje frekvenčné a fázové diagramy. Ovládacie tlačidlá a regulátory sa nachádzajú vpravo.

'Osciloskopický displej s dvoma kanálmi. CH1: 1 MHz, Amplitúda: 1 Vpp, Ofset: 0 mV. CH2: 1 MHz, Amplitúda: 1 Vpp, Ofset: 0 mV.'

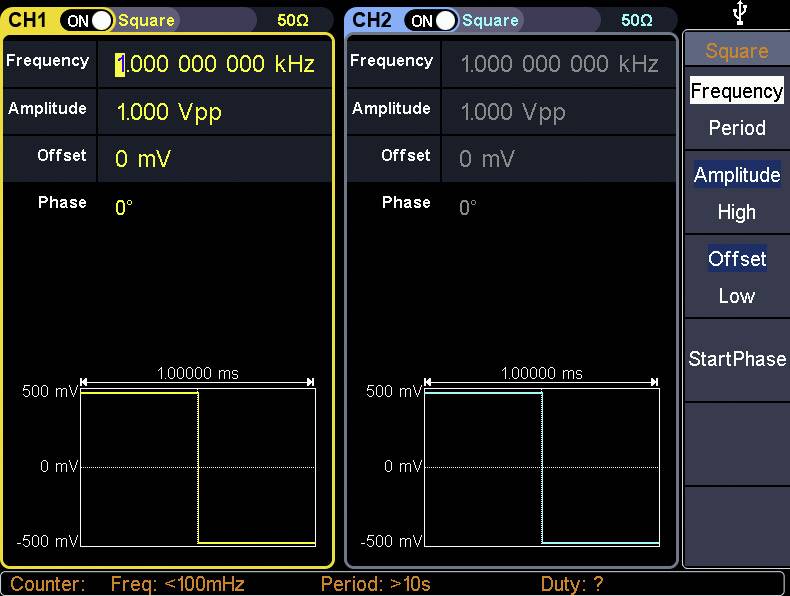

Osciloskopu obrazovka s dvoma kanálmi: CH1 a CH2. Oba zobrazujú frekvenciu 1 kHz, amplitúdu 1 Vpp, ofset 0 mV, fázu 0°. Obdĺžnikový signál.

Osciloskop zobrazuje rôzne signály na obrazovke, pričom má tri kanály na meranie frekvencií a ďalších parametrov.

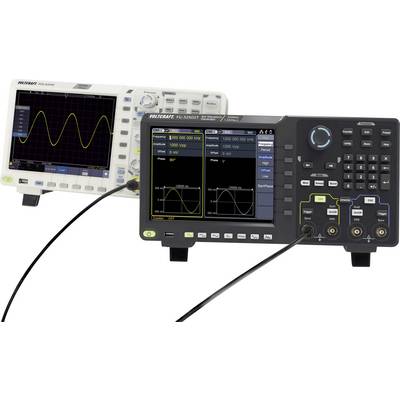

Dva osciloskopy zobrazujú sinusové vlny. Predný prístroj má moderný dizajn s farebným displejom a viacerými konektormi.

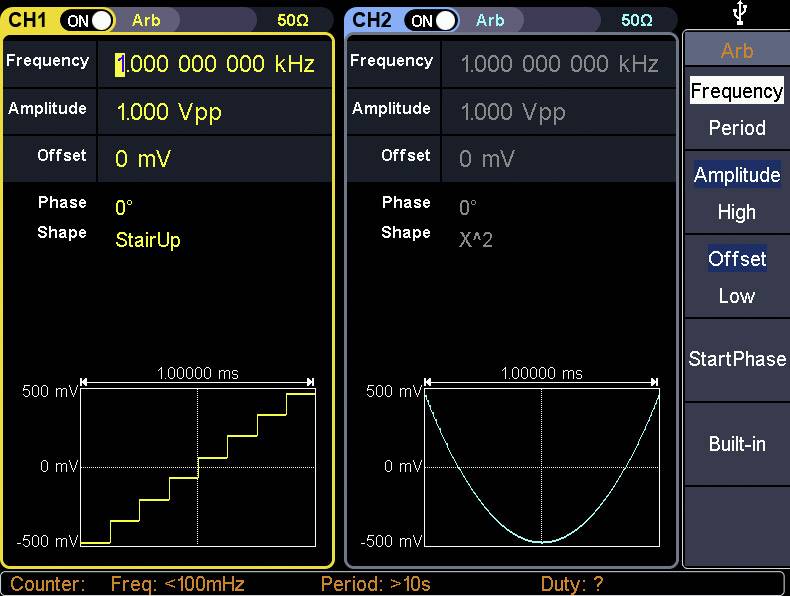

Dva kanály osciloskopom: CH1 zobrazuje schody smerom nahor, amplitúda 1,000 Vpp; CH2 zobrazuje kvadratickú krivku x^2, amplitúda 0 mV.

Oscilosopický displej s dvoma kanálmi: CH1 a CH2. Oba zobrazujú sinusové vlny s frekvenciou 1 GHz a amplitúdou 1 Vpp. CH1 je žltý, CH2 je modrý.

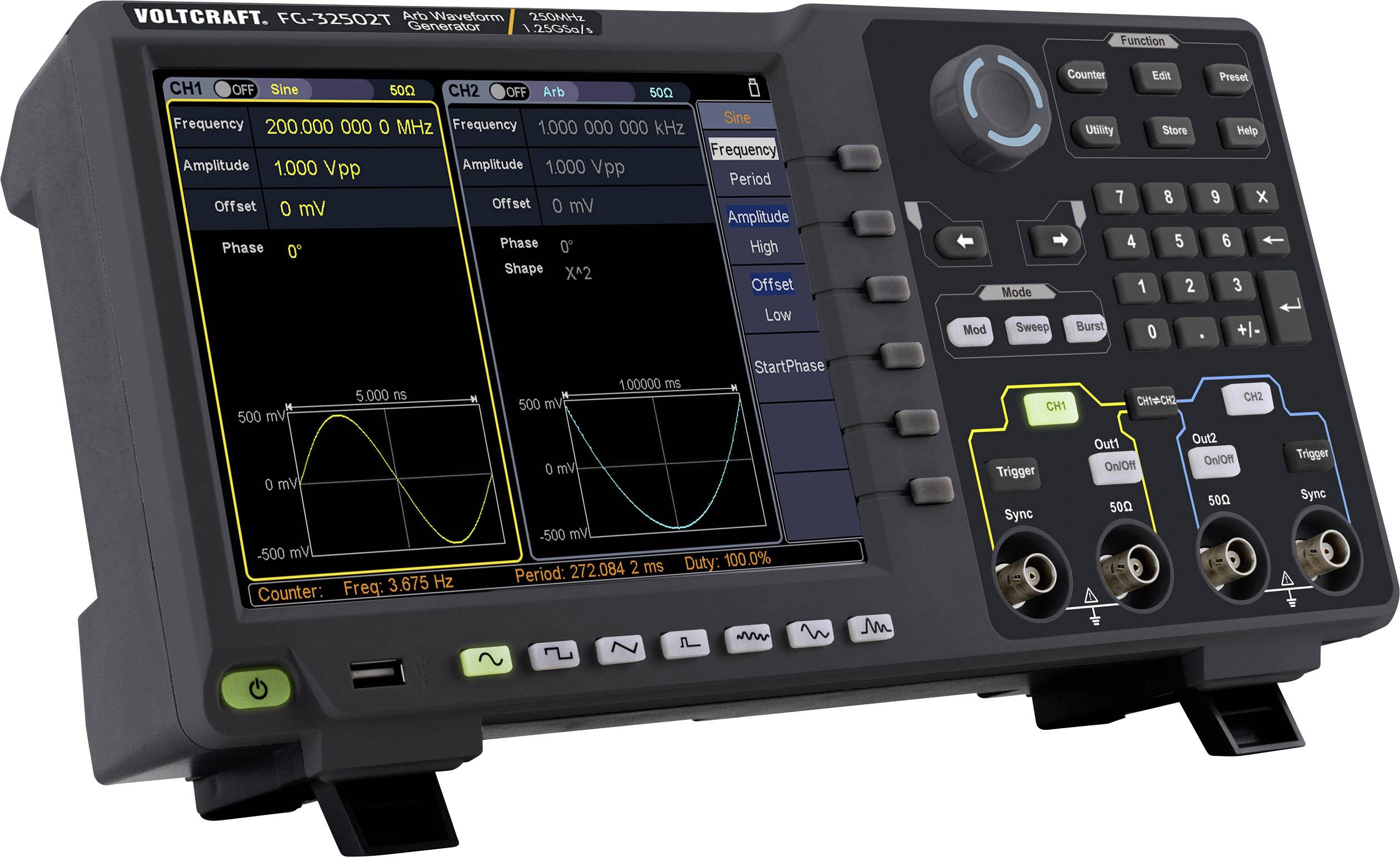

Digitálny osciloskop s dvomi kanálmi zobrazuje frekvencie a amplitúdy na displeji. Obsahuje niekoľko ovládacích tlačidiel a vstupov.

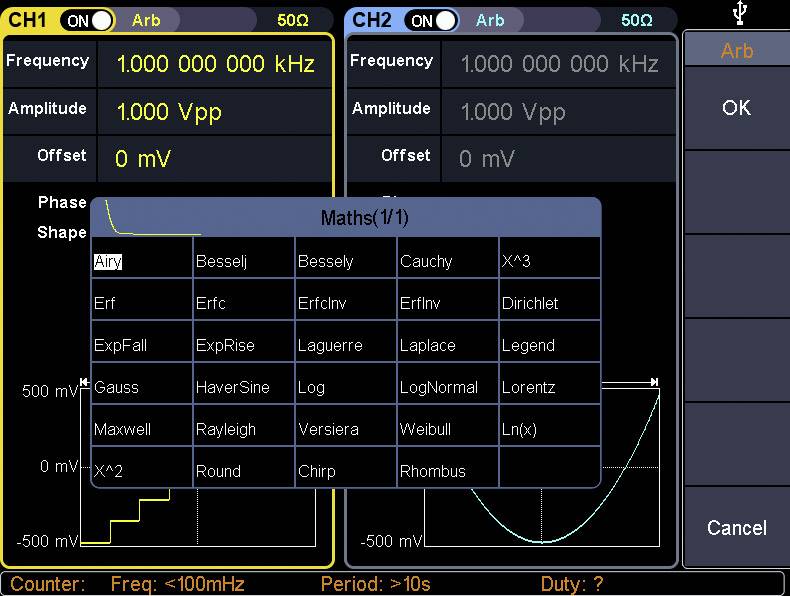

Obrazovka osciloskopu s dvomi kanálmi, CH1 a CH2, zobrazuje frekvenciu a amplitúdu. Sú zobrazené matematické funkcie.

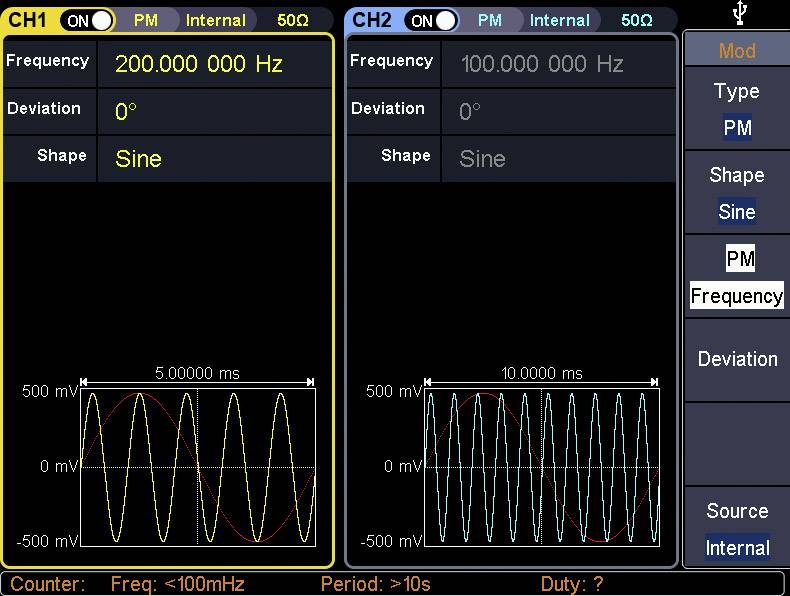

Dva osciloskopické kanály. CH1: 200 kHz, sinusový tvar, odchýlka 0°. CH2: 100 kHz, sinusový tvar, odchýlka 0°. Displeje zobrazujú priebehy vĺn.

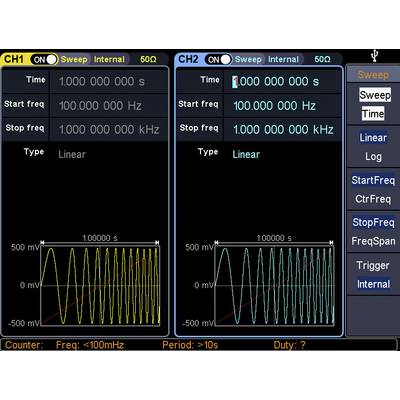

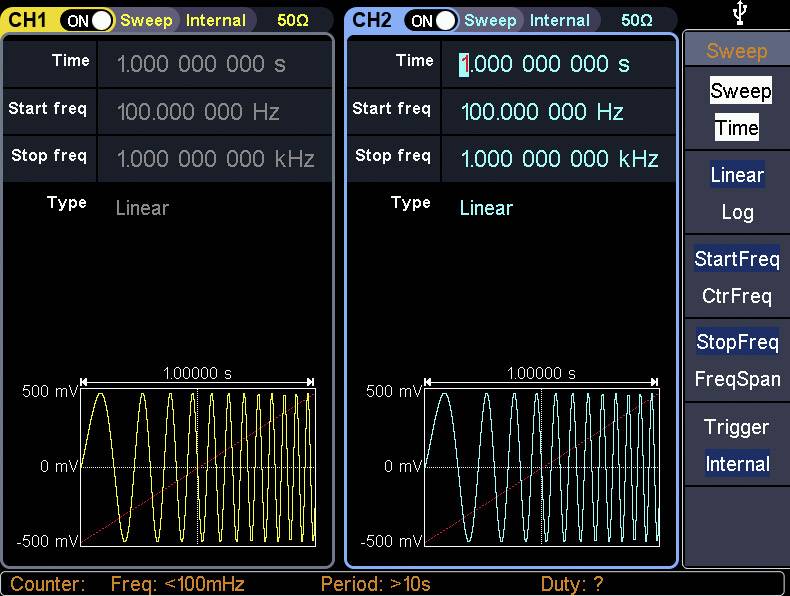

Dva kanály osciloskopa zobrazujú sinusové vlny. CH1 zobrazuje 1 Hz, CH2 zobrazuje 1 kHz. Obe s lineárnym frekvenčným sweepom, bez zobrazenej amplitúdy signálu.

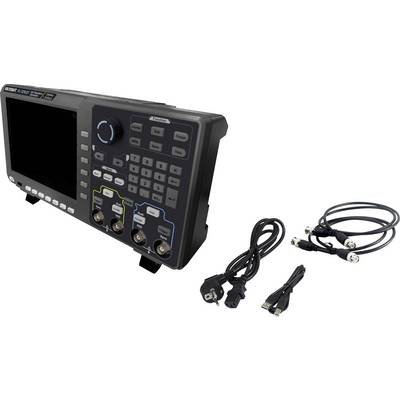

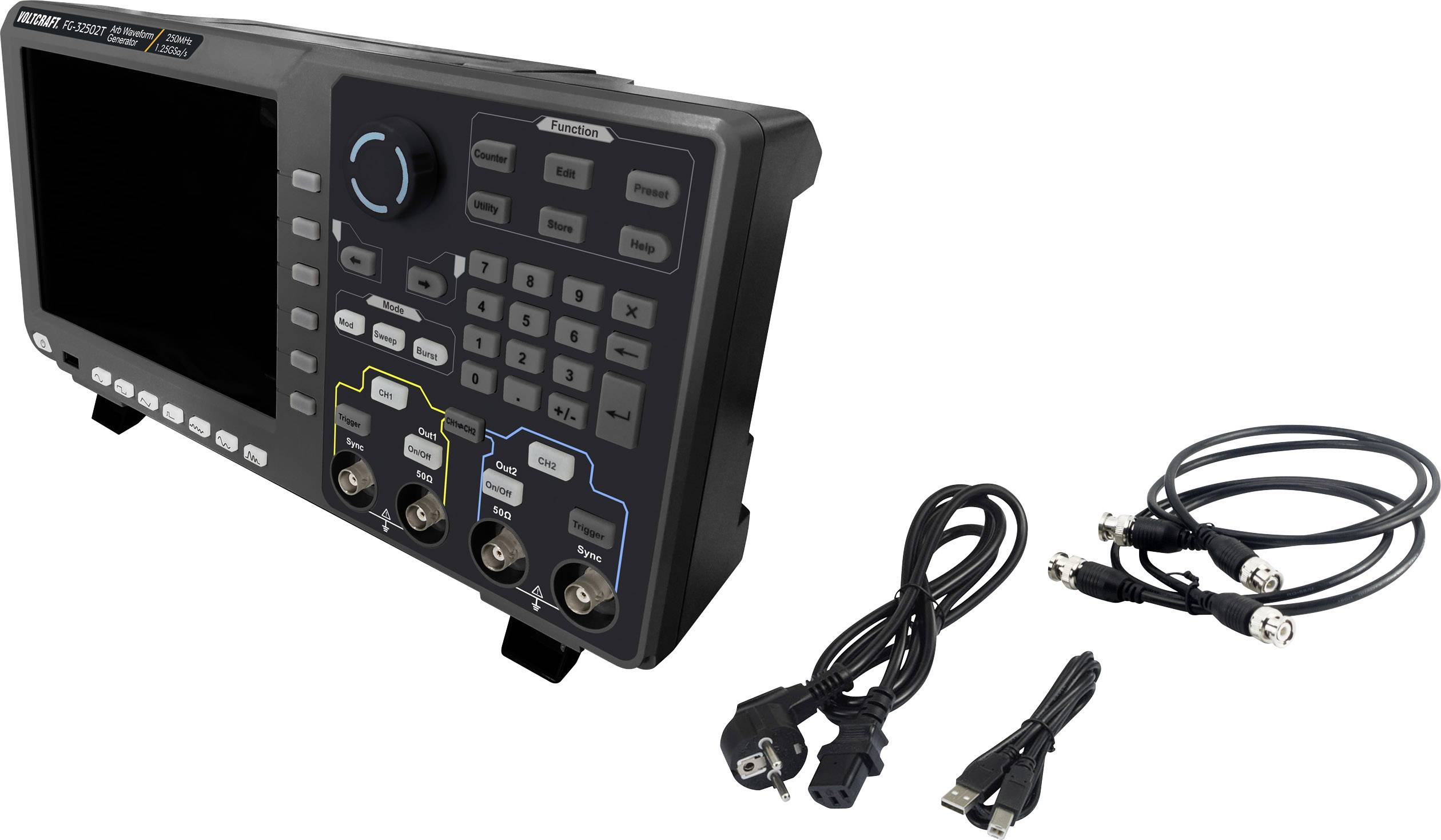

Osciloskop s viacerými portmi a ovládacími gombíkmi. Vedľa neho ležia káble, vrátane napájacích a dátových prepojovacích káblov.

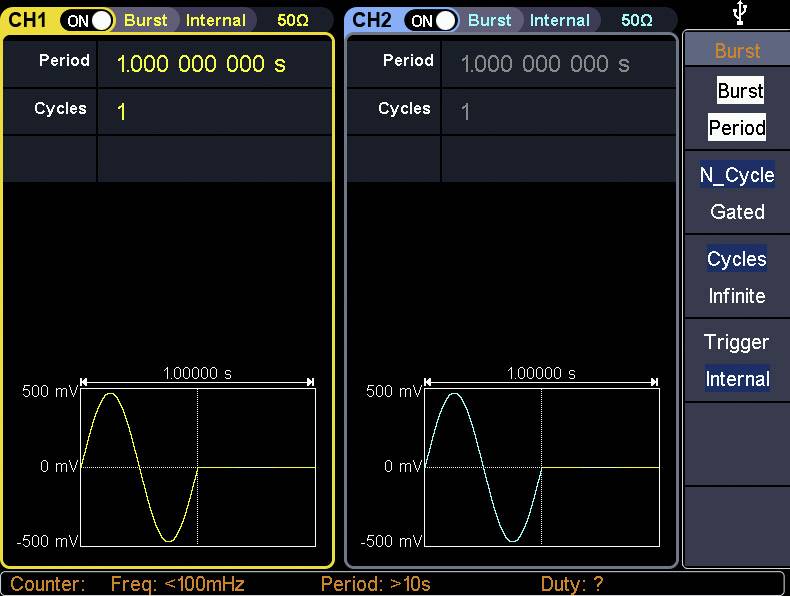

Dvojkanálová osciloskopická obrazovka: Vľavo CH1 a vpravo CH2, obe zobrazujúce priebehy vĺn. Viditeľné nastavenia ako 'Burst', 'Period' a 'Cycles'.

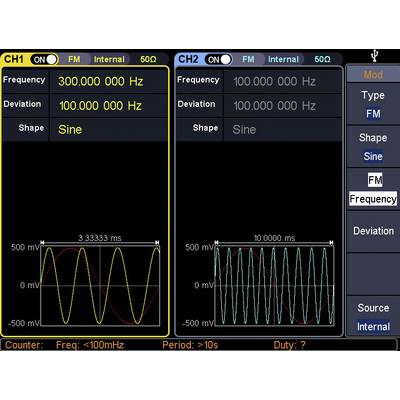

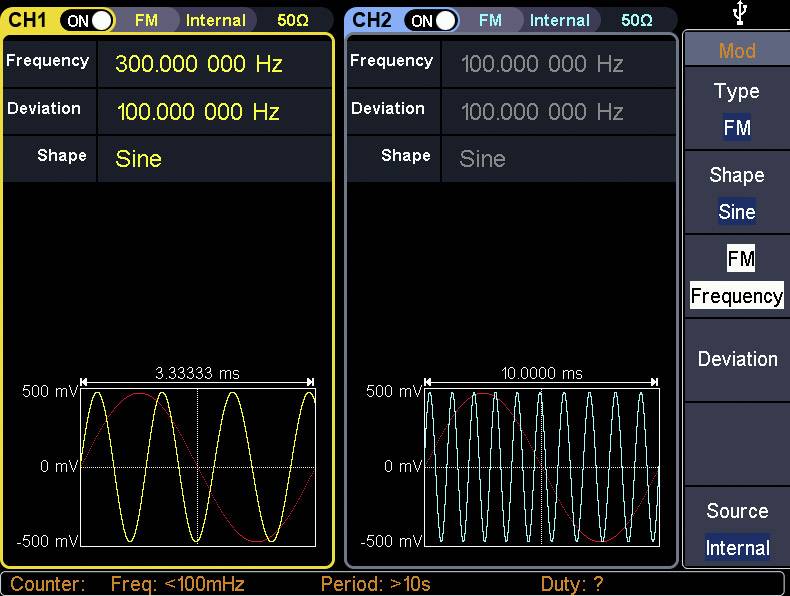

'Dva obrazovky osciloskopu s kanálmi CH1 a CH2. Oba zobrazujú sinusové vlny. CH1: 300 kHz, CH2: 100 kHz. Odchýlka, tvar: Sínusový.'

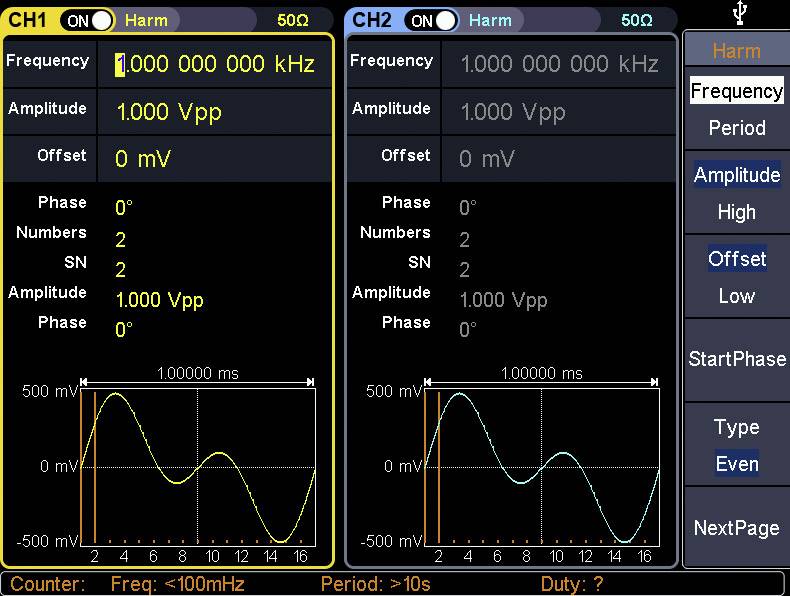

Osciloskopický displej: Dva kanály CH1 a CH2 zobrazujú frekvenciu 1 kHz, amplitúdu 1 Vpp, ofset 0 mV, s harmonickými signálmi a diagramami.

1/16

Dodatočné informácie:

Okamžité doručenie: Ut 22. 9.

8 Ks

Počet

Celkom (1 548,78 € / kus)

1 548,78 €

bez DPH.

Doprava zadarmo

Už len 8 Ks skladom!

Vrátane 14-dňového práva na vrátenie

Nahlásiť právny incident

Hlavné benefity

FG-32502T 250 MHz dvojkanálový generátor ľubovoľného signálu s dotykovou obrazovkou

250 MHz
Dva kanály
Vertikálne 14-bitové rozlíšenie
Vzorkovacia rýchlosť 1,25 GS / s, frekvenčné rozlíšenie 1 μHz
Dĺžky ľubovoľného signálu do 1 m
20,32 cm (8 ") dotykový displej LCD 800 x 600
Pokročilá technológia DDS, špičkový frekvenčný výstup 250 MHz
Výstup signálu: 6 základných signálových foriem: sínusový, štvorcový, impulzný, rampový, šumový a harmonický, 152 vstavaných skupín ľubovoľných signálov
Početné možnosti modulácie: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, sweep and burst
Integrovaný vysoko presný frekvenčný čítač pre 100 až 200 MHz
Podporuje SCPI

Technické parametre

Kategória výrobku: Arbitrárny generátor funkcií

Rozsah frekvencie: 1 µHz - 250 MHz

Výstup signálu: arbitrárne
šum
pulz
obdĺžnikový
sínusový
trojuholník

Frekvenčný rozsah sinus: 1 μHz - 250 MHz

Frekvenčný rozsah obdĺžnik: 1 μHz - 50 MHz

Displej: LCD

Frekvenčný rozsah trojuholník: 1 μHz - 5 MHz

Frekvenčný rozsah ARB: 1 μHz - 50 MHz

: bez certifikátu

Rozmer.: (š x v) 340 mm x 177 mm

Hmotnosť: 2.5 kg

Počet kanálov: 2-kanálová

Frekvencia (max.): 250 MHz

Frekvencia (min.): 1 µHz

Vlastnosti: modulácia

Kategória merania: CAT II

Šírka: 340 mm

V: 177 mm

Rozhranie: hostiteľský port USB
USB zariadenia
LAN

Napájanie VDE: napájanie z el. siete
230 V AC

Typ: FG-32502T

Typ balenia: obaly bez plastov

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2104622 VOLTCRAFT FG-32502T Arbitrárny generátor funkcií 1 µHz - 250 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový

Informácie

Informácie 2104622 VOLTCRAFT FG-32502T Arbitrárny generátor funkcií 1 µHz - 250 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový

Prehlásenie o zhode

Prehlásenie o zhode 2104622 VOLTCRAFT FG-32502T Arbitrárny generátor funkcií 1 µHz - 250 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový

Záručné podmienky

Záručné podmienky 2104622 VOLTCRAFT FG-32502T Arbitrárny generátor funkcií 1 µHz - 250 MHz 2-kanálová arbitrárne, šum, pulz, obdĺžnikový, sínusový

Popis

Dvojkanálový generátor ľubovoľných funkcií FG-30000T s dotykovou obrazovkou.

Vďaka generovaniu digitálneho signálu (technológia DDS) generuje tento generátor ľubovoľných funkcií stabilné, presné a čisté výstupné signály so šírkou pásma 80 MHz, vzorkovaním v reálnom čase 1,25 GS / s (max.) A frekvenčným rozlíšením 1 μHz.

Generátor spracováva 6 základných skupín signálov (sínusový, štvorcový, rampový, šumový a harmonický), ako aj 152 integrovaných ľubovoľných signálov (1 μHz - 50 MHz) s vertikálnym rozlíšením 14 bitov. Okrem toho ponúka početné možnosti modulácie vrátane AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep a Burst.

Všetky parametre signálu a nastavenia sa zobrazujú na 8 "(20,32 cm) TFT-LCD dotykovom displeji s rozlíšením 800 x 600 prostredníctvom užívateľsky príjemného grafického povrchu.

Tento text bol preložený strojovo.

Prevedenie

6 základných tvarov signálu: sínusový, štvorcový, impulzný, rampový, šumový a harmonický, 152 vstavaných skupín ľubovoľných tvarov signálov Početné možnosti modulácie: AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, rozmítanie, burst Frekvenčný rozsah: 100 - 200 MHz
Rozlíšenie frekvenčného čítača: 7 číslic
Dĺžka signálu: 2 pts až 1 Mpts
Komunikačné rozhranie: hostiteľ USB, zariadenie USB, LAN
Vstup: počítadlo, externá modulácia, externý spúšťač, externé referenčné hodiny
