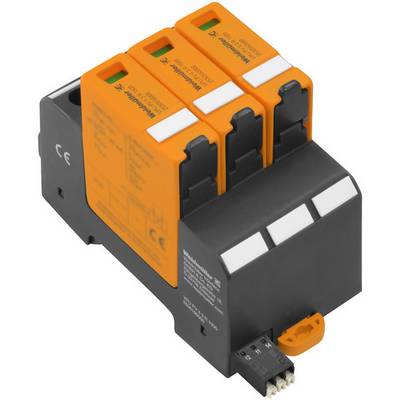

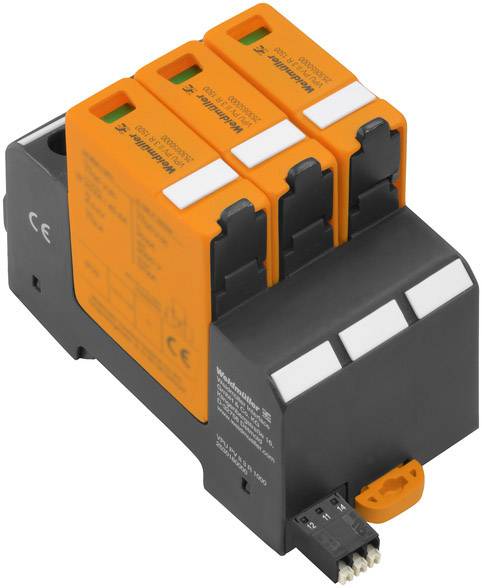

Weidmüller 2530650000 VPU PV II 3 R 1500 zásuvný zvodič pre prepäťovú ochranu Přepětová ochrana pre: fotovoltaické zaria
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (93,49 € / kus)
93,49 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Prepäťová ochrana (energetika / napájanie), s diaľkovým signalizačným kontaktom, typ II, DC, 1500 V
- Kódovaná úroveň napätia
- Inštalácia v rozvádzačoch
- Funkcia tepelnej ochrany
- Tento text bol preložený strojovo.
Technické parametre
- Dĺžka odizolovania: 8 mm
- Menovitá dĺžka odizolovania: 18 mm
- Typ pripojenia: PUSH IN
- Uťahovací moment, max .: 4 Nm
- Uťahovací moment, min .: 2 Nm
- Konštrukcia: inštalačný kryt; 3 TE, Insta IP20
- Výška montážneho rozmeru: 75 mm
- Upínacia plocha, maximálne: 35 mm²
- Upínacia plocha, min.: 1,5 mm²
- Skratová pevnosť ISCPV: 11 000 A.
- Skladovacia teplota: -40 ° C až 85 ° C
- Prierez vodiča, masívny, max .: 1,5 mm²
- Prierez vodiča, jemne prameňovaný, max .: 25 mm²
- Prierez vodiča, viacžilový, max .: 35 mm²
- Čistá hmotnosť: 440 g
- Optický funkčný displej: zelený = ok, červený = poškodený zvodič, vymeňte
- DIN lišta: TS 35
- Kategória prepätia: III
- Stupeň znečistenia: 3
- Kategória výrobku
zásuvný zvodič pre prepäťovú ochranu
- Přepětová ochrana pre
fotovoltaické zariadenie
- Únikový prúd
20 kA
- Menovité napätie
1500 V
- Prevádzková teplota
-40 °C až +70 °C
IP20
- Číslo výrobcu
2530650000
- Typ
VPU PV II 3 R 1500
- Farba
čierna
oranžová
- Normy
V súlade s ROHS
- Rozmer.
(d x š x v) 54 x 54 x 102 mm
- Dĺžka
54 mm
- Šírka
54 mm
- V
102 mm
- Hĺbka
70 mm
- Obsah
1 ks
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 1760880 Weidmüller 2530650000 VPU PV II 3 R 1500 zásuvný zvodič pre prepäťovú ochranu Přepětová ochrana pre: fotovoltaické zaria
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1760880 Weidmüller 2530650000 VPU PV II 3 R 1500 zásuvný zvodič pre prepäťovú ochranu Přepětová ochrana pre: fotovoltaické zaria
Popis
Prepäťová ochrana VARITECTOR VPU PV I (typ I) a VPU PV II (typ II) účinne chráni fotovoltaické systémy a ich komponenty pred rušením spôsobeným bleskom a prepäťovým napätím, dokonca hlboko pod hranicami vyžadovanými koordináciou izolácie v súlade s EN 60664-3 / Sú špecifikované DIN VDE 0110-3. Chráni to infraštruktúru a konvertorové systémy pred prepätím a zvyšuje dostupnosť zariadenia.
Zvodiče boli testované v súlade s výrobkovou normou IEC 50539-11 / DIN EN 50539-11 a môžu byť inštalované do systémov v súlade s aplikačnou normou IEC 50539-12 / DIN EN 50539-12 a v súlade s IEC 60364-7-712 inštalovajúcimi fotovoltaické napájacie systémy.
Tento text bol preložený strojovo.
Zvodiče boli testované v súlade s výrobkovou normou IEC 50539-11 / DIN EN 50539-11 a môžu byť inštalované do systémov v súlade s aplikačnou normou IEC 50539-12 / DIN EN 50539-12 a v súlade s IEC 60364-7-712 inštalovajúcimi fotovoltaické napájacie systémy.
Tento text bol preložený strojovo.
Rady
Zásuvný zvodič
Vhodný na ochranu DC systémov
Vysoká absorpcia energie s krátkou dobou odozvy
Testované podľa EN 50539-11
Vhodné na použitie podľa IEC60364-7-712 / EN 50539-12
