3M 314, spojka, 0.5-1.5 mm², kontakty 3, modrá, 50 ks

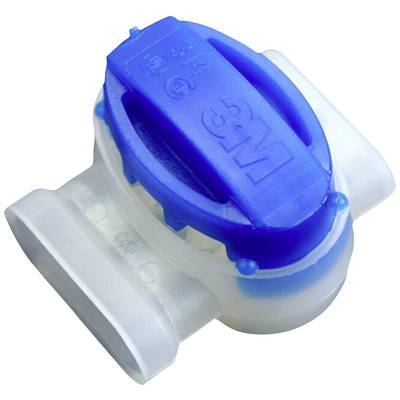

Plastový komponent s modrým horným dielom a priehľadnými stranami, pravdepodobne konektor alebo ventil pre potrubia.

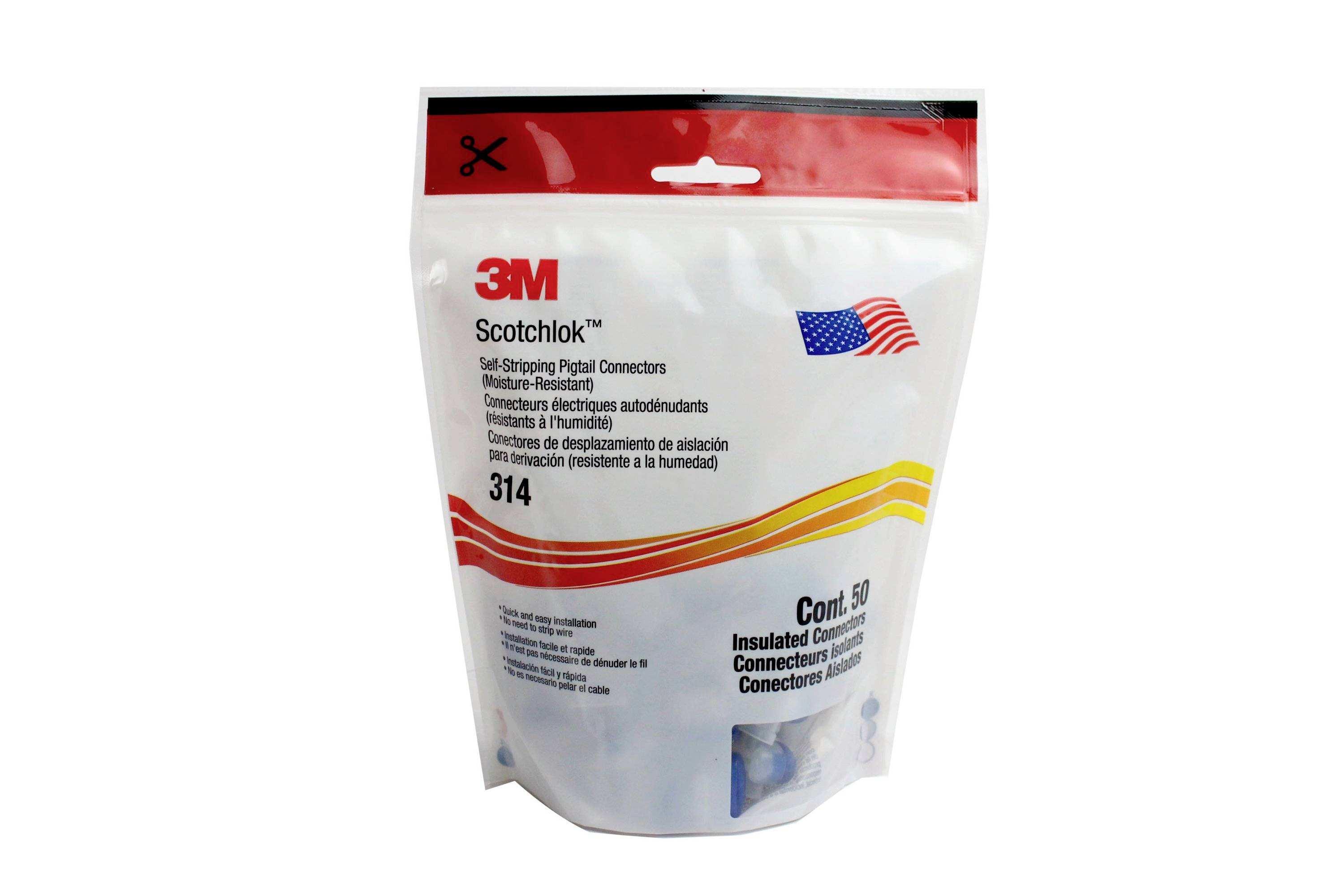

Plastová taška od 3M s nápisom 'Scotchlok'. Obsahuje 50 izolovaných elektrických spojovačov. Zobrazuje americkú vlajku a odolnosť voči vlhkosti.

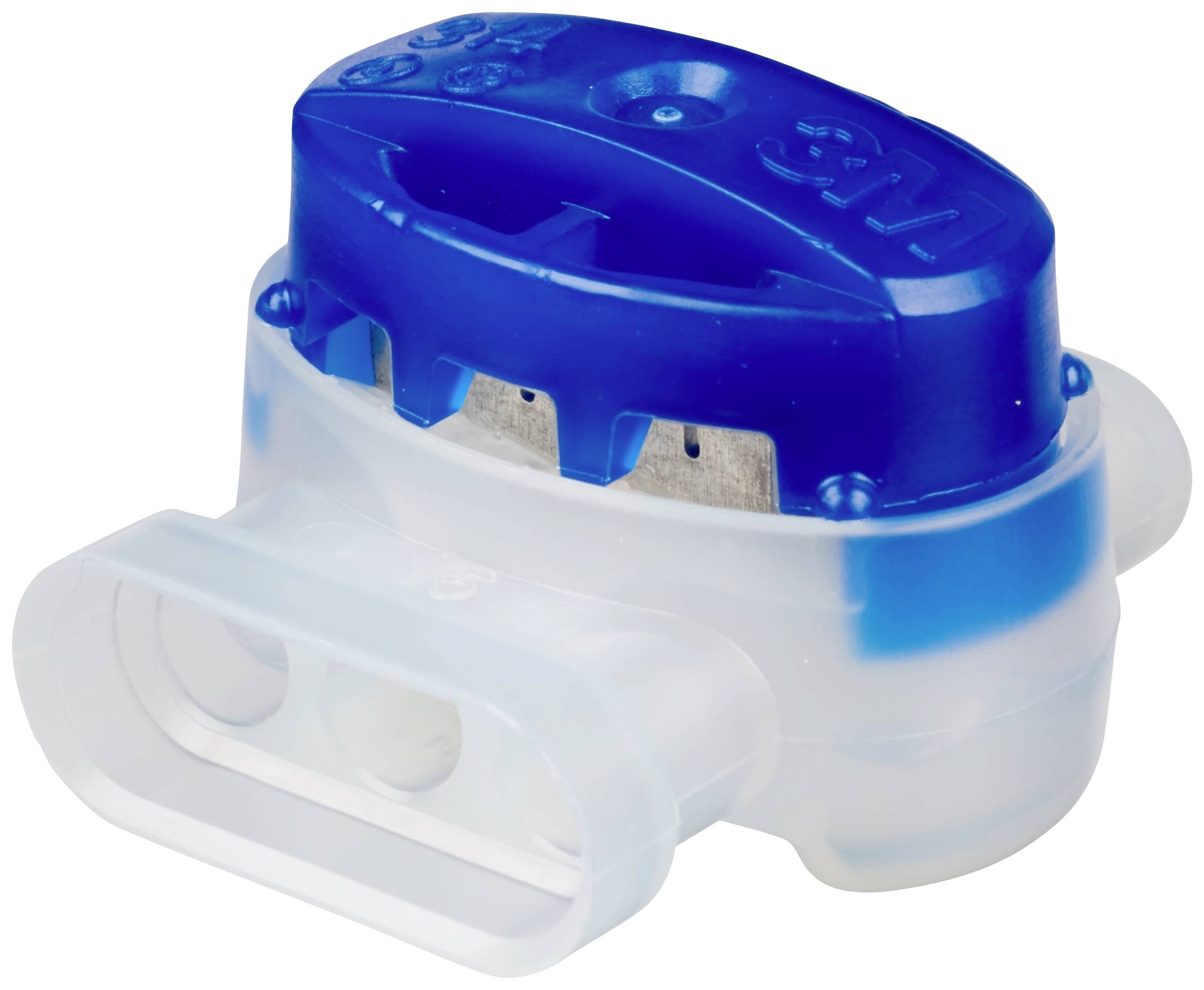

Modrý kábový spojovací prvok Scotchlok od spoločnosti 3M s priehľadným plastovým obalom, používaný na bezpečné spájanie elektrických káblov.

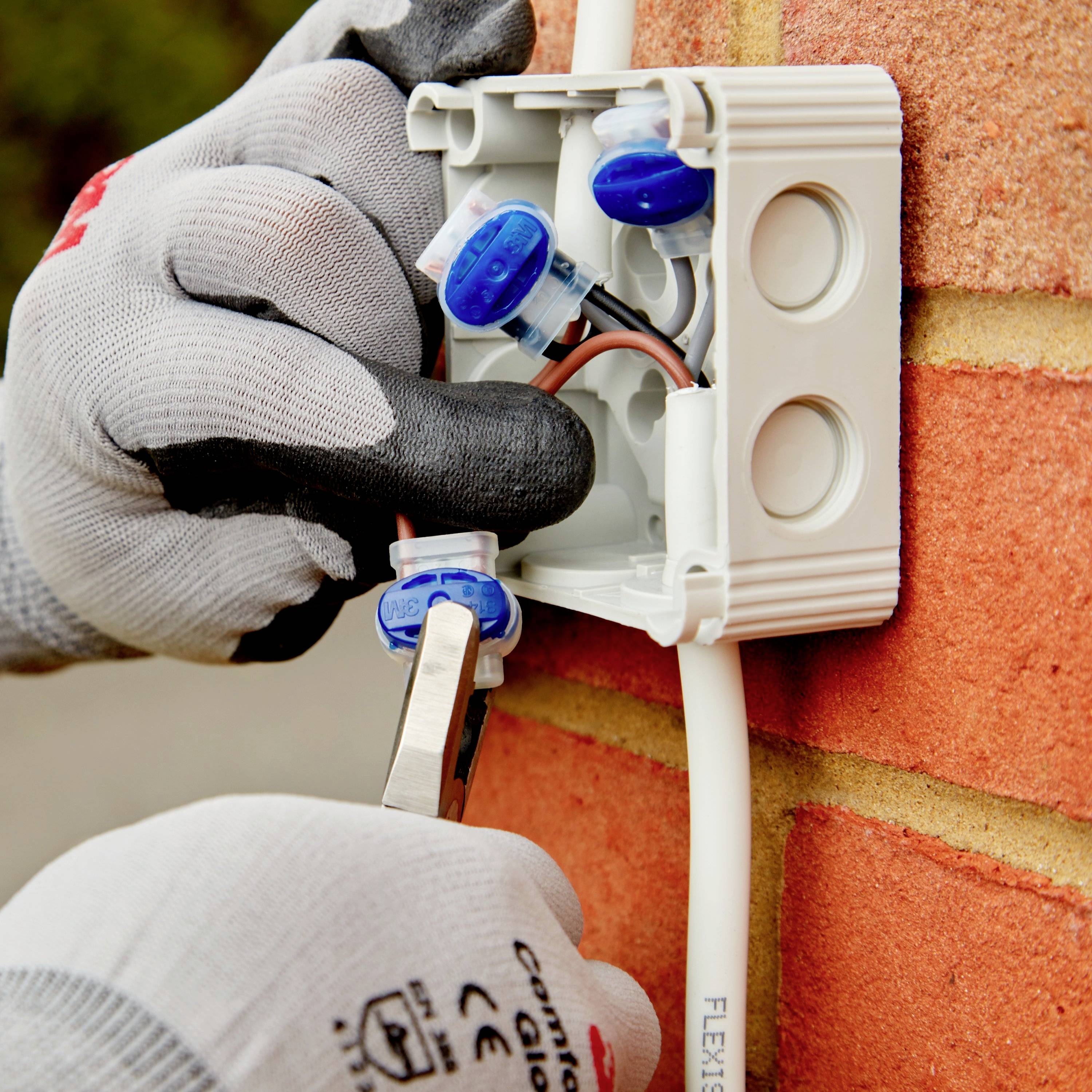

Elektrikár v rukaviciach inštaluje bielu zásuvku na tehlovej stene. Pomocou skrutkovača pripája elektrické káble.

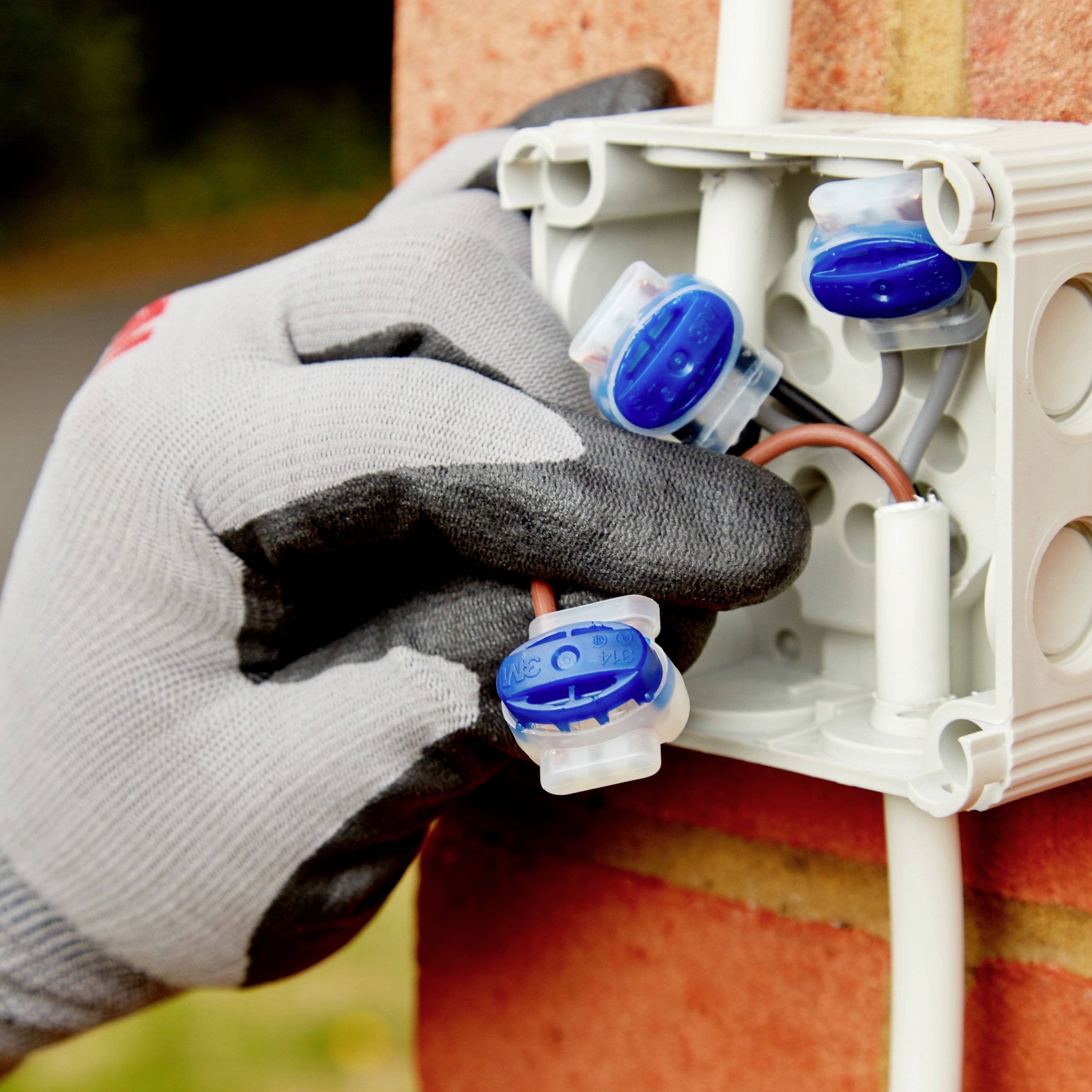

Rukavicou odetá ruka pracuje na otvorenom elektrickom rozvádzači pri tehlovej stene. Drôty a modré svorky sú viditeľné.

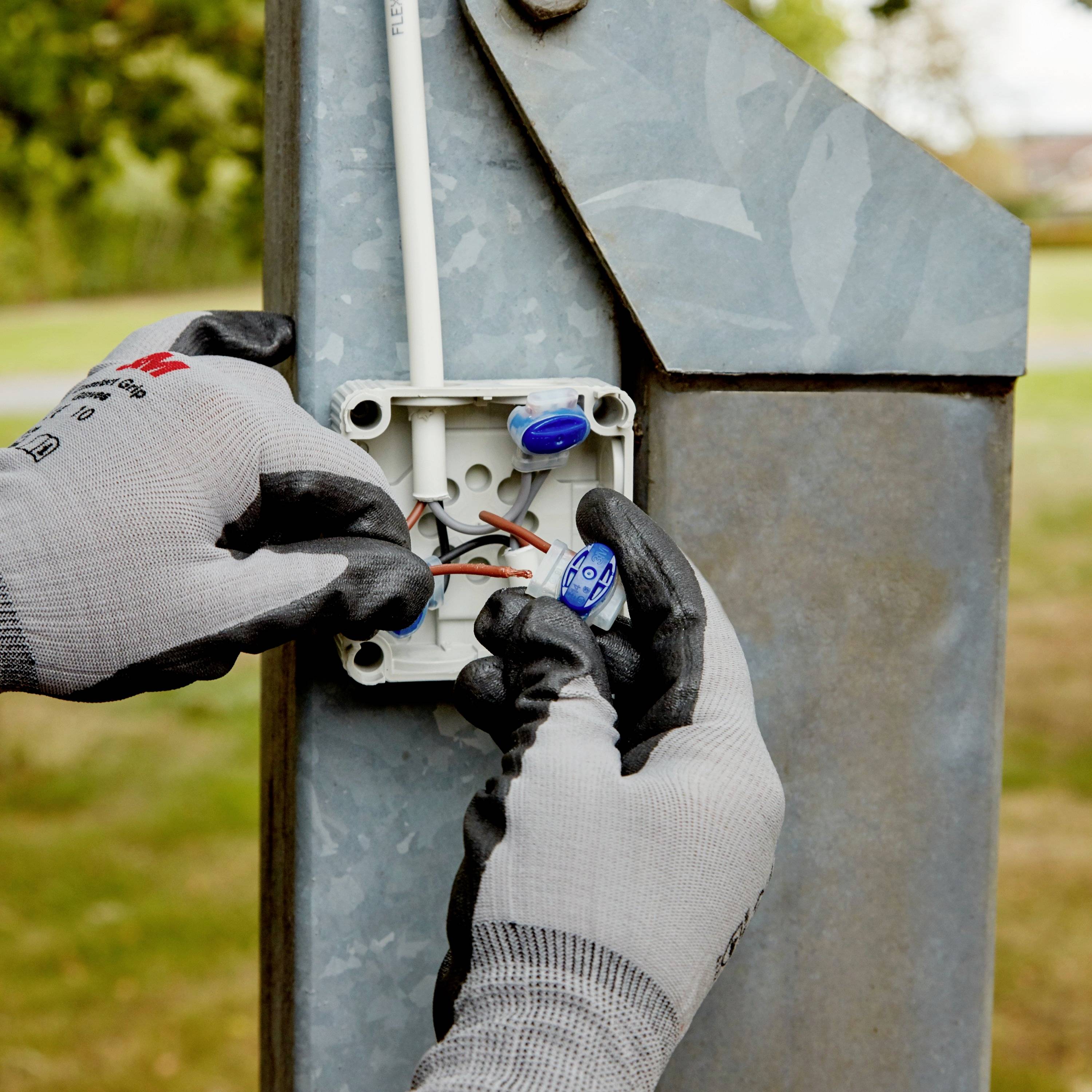

Osoba v sivých rukaviciach inštaluje elektrický kábel v rozvodnej skrini vo vonkajšom prostredí. Sú viditeľné modré konektory.

1/6

Druh obalu

Piece

Kategória výrobku

spojka

Prierez flexibilné (min.)

0.5 mm²

Flexibilné priemer (max.)

1.5 mm²

Prierez pevný (min.)

0.5 mm²

Datasheety: (PDF)

Okamžité doručenie: St 7. 10.

141 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 50 ks)

Celkom (34,95 € / kus)

34,95 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Konektor 3M™ Scotchlok™ 314, odolný voči vlhkosti, nehorľavý, modrý, 600 V, max. 0,5 – 1,5 mm², 500 kusov/balenie

Hlavné benefity

Jedinečný „U“ kontakt zaisťuje spoľahlivé elektrické pripojenie až do 600V.
Rýchle a jednoduché použitie jednoduchým zložením bez odizolovania alebo krútenia drôtu.
60998-2-3
Odolný voči vlhkosti pre aplikácie vo vlhkom prostredí pri použití s rozvodnou skriňou.
Ochrana proti vlhkosti IPX8
Odoláva teplotám do 105°C
V súlade s RoHS 2011/65/EÚ

Technické parametre

Druh obalu: Piece

Kategória výrobku: spojka

Prierez flexibilné (min.): 0.5 mm²

Flexibilné priemer (max.): 1.5 mm²

Prierez pevný (min.): 0.5 mm²

Pevný prierez (max.): 1.5 mm²

Pólov: 3

Farba: modrá

Obsah: 50 ks

Číslo výrobcu: 314

Pripojenie: IDC

Menovité napätie: 600 V

Prevádzková teplota: až +105 °C

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3098735 3M 314, spojka, 0.5-1.5 mm², kontakty 3, modrá, 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3098735 3M 314, spojka, 0.5-1.5 mm², kontakty 3, modrá, 50 ks

Informácie

Informácie 3098735 3M 314, spojka, 0.5-1.5 mm², kontakty 3, modrá, 50 ks

Popis

Konektor 3M™ Scotchlok™ 314 IDC je samoolupovací, spomaľuje horenie a je odolný proti vlhkosti, s jedinečným „U“ kontaktom, ktorý poskytuje rýchle a spoľahlivé elektrické pripojenie.

Tento text bol preložený strojovo.

Prevedenie

Na zväzovanie, farebné kódovanie a označovanie

Rady

Konektor 3M™ Scotchlok™ je vhodný na pripojenie jedno- alebo viacžilových vodičov v inštalačnej elektroinštalácii. S prierezom 0,5 až 1,5 mm2 umožňuje priechodné pripojenie aj na neprerezaných vodičoch. Čierny konektor Scotchlok™ odolá maximálnemu napätiu 30 voltov a hraničnej teplote 105 °C. Môže byť použitý v oblasti riadenia, merania a regulácie, ako aj v elektrike vozidiel a konštrukcii rozvádzačov. Jeho funkčnosť je založená na princípe U-prvku: pripájané vodiče sa zavedú do konektora bez toho, aby bolo potrebné najskôr odizolovať. Jemným tlakom pomocou klieští Scotchlok™ prvky U odstránia izoláciu jadra, zväčšia kontaktnú plochu a nadviažu kontakt s vodičom. U-prvok, ktorý je pod napätím pružiny, obopína jednotlivé drôty a zaisťuje mechanicky pevné, vibrácie odolné, elektricky dokonalé a trvalé spojenie. Konektor bol testovaný vo vysokonapäťovom testovacom poli spoločnosti 3M Deutschland GmbH na základe VDE 0606, 0607, 0303, 0470 a IEC23F a splnil všetky podmienky. Všetky konektory Scotchlok™ sú uvedené v zozname UL a CSA.
