ABB 2CSF204501R1800 FI F204B-80/0,03 prúdový chránič B 4-pólové 80 A 0.03 A 400 V

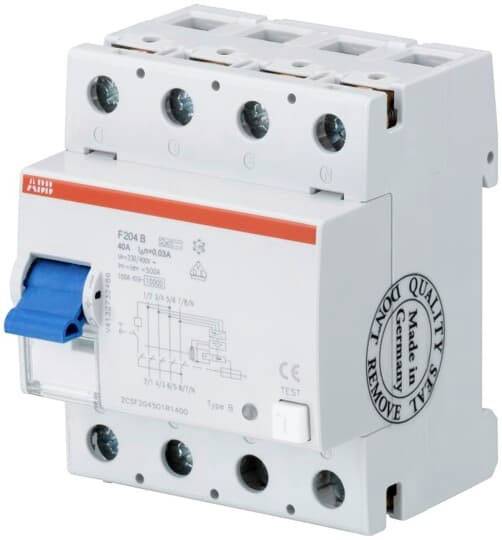

Prúdový chránič s modrým ovládacím páčkou a technickým označením na prednej strane, používaný na elektrickú ochranu v budovách.

Kategória výrobku

prúdový chránič

Pólov

Spúšťacie charakteristika

Jmenotivý zvyškový prúd

0.03 A

Menovitý prúd - filter

80 A

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prúdový chránič

Pólov: 4

Spúšťacie charakteristika: B

Jmenotivý zvyškový prúd: 0.03 A

Menovitý prúd: 80 A

Menovitý prúd - filter: 80 A

Obsah: 1 ks

Menovité napätie: 400 V

Hĺbka: 69 mm

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2325996 ABB 2CSF204501R1800 FI F204B-80/0,03 prúdový chránič B 4-pólové 80 A 0.03 A 400 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2325996 ABB 2CSF204501R1800 FI F204B-80/0,03 prúdový chránič B 4-pólové 80 A 0.03 A 400 V

Popis

Prúdové chrániče (RCCB) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapálenými požiarmi podľa DIN VDE 0100-410 a DIN VDE 0100-530. Prúdové chrániče radu F200 zaručujú ochranu pred sínusovými striedavými prúdmi, pulzujúcimi prúdmi a hladkými priamymi zvyškovými prúdmi voči zemi. Rovnako ako ochrana proti poruchám (ochrana pred nepriamym kontaktom), dodatočná ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s IΔn ≤ 300 mA). Spĺňajú produktové normy pre typ A IEC / EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) a typ B DIN EN 62423 (VDE 0664-40). Oblasti použitia sú prevažne v komerčných a priemyselných aplikáciách. Rozsiahla ponuka príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy. RCCB typ B sú vhodné pre nelineárne obvody, ktoré môžu generovať zvyškové prúdy s hladkými DC zvyškovými prúdmi a so širokou škálou (vysokých /) frekvencií. Tieto komponenty sú umiestnené v elektronických zariadeniach, ako sú frekvenčné meniče. RCCB typ B má frekvenčný rozsah 0 ... 2 kHz na detekciu poruchového prúdu a ponúka vysokú disponibilitu systému.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
