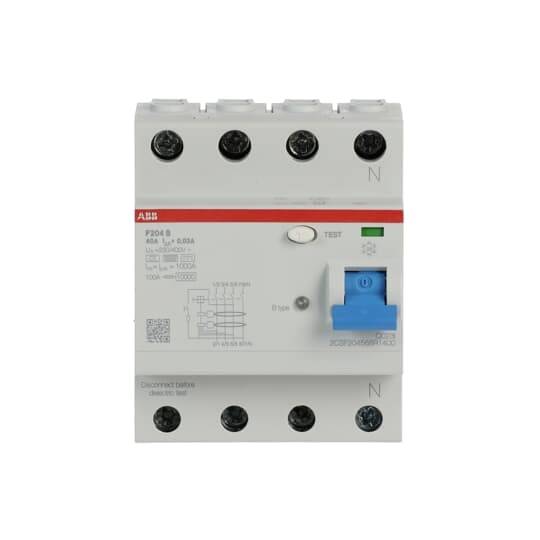

ABB 2CSF204568R1400 F204B-40/0,03 prúdový chránič zvyškový prúdový chránič 40 A 0.03 A 400 V
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prúdový chránič
Pólov
4
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
40 A
Menovitý prúd
40 A
Datasheety: (PDF)
Technické parametre
- Kategória výrobku
prúdový chránič
- Pólov
4
- Jmenotivý zvyškový prúd
0.03 A
- Menovitý prúd
40 A
- Menovitý prúd - filter
40 A
- Rozmer.
(d x š x v) 150 cm x 50 mm x 100 mm
- Prevedenie
zvyškový prúdový chránič
- Vypínanie
10 kA
- Farba
viacfarebná
- Obsah
1 ks
- Menovité napätie
400 V
- Šírka
50 mm
- V
100 mm
- Dĺžka
150 cm
- Hĺbka
94.0000 mm
- Hmotnosť
0
DIN rail
AC
69.5 mm
40 A
400 V
440 V
4
B
NIE
3
4
NIE
NIE
Other
IPX4
1-25 mm²
NIE
ÁNO
4 kV
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3118902 ABB 2CSF204568R1400 F204B-40/0,03 prúdový chránič zvyškový prúdový chránič 40 A 0.03 A 400 V
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3118902 ABB 2CSF204568R1400 F204B-40/0,03 prúdový chránič zvyškový prúdový chránič 40 A 0.03 A 400 V
Popis
F200 typ B pre hladké jednosmerné zvyškové prúdy a prevádzkovú spoľahlivosť
Citlivá AC/DC, 10 ms krátkodobé oneskorenie, odolnosť voči nárazovému prúdu 3 kA (5 kA selektívna verzia)
Prúdové chrániče (RCCB) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapáleným požiarom podľa DIN VDE 0100-410 a DIN VDE 0100-530. Prúdové chrániče radu F200 B zaisťujú ochranu pred sínusovými striedavými prúdmi, pulzujúcimi prúdmi a hladkými jednosmernými zvyškovými prúdmi do zeme. Rovnako ako ochrana proti poruche (ochrana pred nepriamym kontaktom), doplnková ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s I∆n ≤ 300 mA). Spĺňajú produktové normy pre typ A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) a typ B DIN EN 62423 (VDE 0664-40).
Oblasti použitia zahŕňajú domáce, komerčné alebo priemyselné aplikácie. Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy. RCCB typu B sú vhodné pre nelineárne obvody, ktoré môžu generovať poruchové prúdy s hladkými jednosmernými poruchovými prúdmi a so širokým rozsahom (vysokých/) frekvencií. Tieto komponenty sa nachádzajú v elektronických zariadeniach, ako sú frekvenčné meniče. RCCB typ B má frekvenčný rozsah 0...2 kHz na detekciu zvyškového prúdu a ponúka vysokú dostupnosť systému.
Tento text bol preložený strojovo.
Citlivá AC/DC, 10 ms krátkodobé oneskorenie, odolnosť voči nárazovému prúdu 3 kA (5 kA selektívna verzia)
Prúdové chrániče (RCCB) ponúkajú ochranu osôb a majetku, ako aj ochranu pred elektricky zapáleným požiarom podľa DIN VDE 0100-410 a DIN VDE 0100-530. Prúdové chrániče radu F200 B zaisťujú ochranu pred sínusovými striedavými prúdmi, pulzujúcimi prúdmi a hladkými jednosmernými zvyškovými prúdmi do zeme. Rovnako ako ochrana proti poruche (ochrana pred nepriamym kontaktom), doplnková ochrana (s IΔn ≤ 30 mA) a protipožiarna ochrana (s I∆n ≤ 300 mA). Spĺňajú produktové normy pre typ A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) a typ B DIN EN 62423 (VDE 0664-40).
Oblasti použitia zahŕňajú domáce, komerčné alebo priemyselné aplikácie. Široký sortiment príslušenstva vám ponúka všetko, čo potrebujete pre svoje inštalačné úlohy. RCCB typu B sú vhodné pre nelineárne obvody, ktoré môžu generovať poruchové prúdy s hladkými jednosmernými poruchovými prúdmi a so širokým rozsahom (vysokých/) frekvencií. Tieto komponenty sa nachádzajú v elektronických zariadeniach, ako sú frekvenčné meniče. RCCB typ B má frekvenčný rozsah 0...2 kHz na detekciu zvyškového prúdu a ponúka vysokú dostupnosť systému.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
