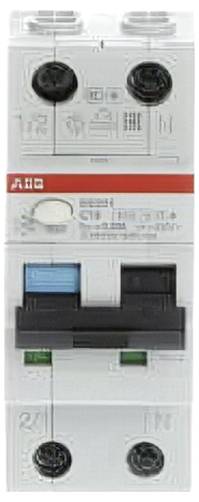

ABB 2CSR255180R1164 prúdový chránič/elektrický istič 16 A 0.03 A 240 V
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prúdový chránič/elektrický istič
Pólov
2
Spúšťacie charakteristika
C
Jmenotivý zvyškový prúd
0.03 A
Menovitý prúd - filter
16 A
Technické parametre
- Kategória výrobku
prúdový chránič/elektrický istič
- Pólov
2
- Spúšťacie charakteristika
C
- Jmenotivý zvyškový prúd
0.03 A
- Farba
biela
- Rozmer.
(d x š x v) 69 x 35 x 85 mm
- Obsah
1 ks
- Menovitý prúd
16 A
- Menovitý prúd - filter
16 A
- Vypínanie
6 kA
- Prevádzkové napätie
230 V
- Menovité napätie
240 V
- Šírka
35 mm
- V
85 mm
- Dĺžka
69 mm
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3789672 ABB 2CSR255180R1164 prúdový chránič/elektrický istič 16 A 0.03 A 240 V
Popis
Prúdové chrániče (RCBO) poskytujú ochranu pred zranením osôb a poškodením majetku, ako aj ochranu pred požiarmi spôsobenými elektrickým prúdom v súlade s normami DIN VDE 0100-410 a DIN VDE 0100-530. Zaisťujú ochranu jednofázových obvodov pred preťažením a skratovými prúdmi, ochranu pred sínusovými striedavými prúdmi a pulzujúcimi prúdmi s hladkou zložkou jednosmerného poruchového prúdu až do 6 mA voči zemi. Ako aj ochrana pred poruchou (ochrana pred nepriamym kontaktom), dodatočná ochrana (s I⁻n = 30 mA) a ochrana pred požiarom (s I⁻n = 300 mA). Zodpovedajú produktovým normám IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Oblasti použitia zahŕňajú domáce, komerčné a priemyselné využitie. Rozsiahly sortiment príslušenstva ponúka všetko, čo potrebujete pre svoje inštalačné úlohy. Vďaka početným schváleniam je DS201 vhodný na použitie na celom svete. Menovitá vypínacia schopnosť podľa IEC/EN 61009 Icn = 6 kA. Prúdový chránič DS201 A typu A je 1-pólovo chránený (LS), 2-pólovo spínaný.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Typ poruchového prúdu: Typ A
- Prevádzkové napätie testovacieho zariadenia (Ut): (Minimálne) 170 V, (Maximálne) 264 V
- Skúšobné napätie izolácie: 2 kV
- Menovitá skratová vypínacia schopnosť (Icu): 10 kA
- Menovitá vypínacia schopnosť (IΔm): EN 61009-1 6000 A, IEC 61009-1 6000 A
- Menovitá vypínacia schopnosť Im, menovitá vypínacia schopnosť pri poruche IΔm (Ics): 7,5 kA
- Príkon: Ľubovoľný
- Indikátor polohy spínača: Červená ZAP / Zelená VYP
- Trieda obmedzenia energie: 3
- Elektrická životnosť: 10 000 cyklov
- Mechanická odolnosť: 20 000 cyklov
- Počet chránených pólov: 1
- Počet pólov: 1P+N
- Počet rozstupov modulov na DIN lištu: 2
- Indikátor chyby: modrá značka na radiacej páke
- Časové oneskorenie FI: okamžité
- Poloha neutrálneho vodiča: Vpravo
- Uťahovací moment: 2,8 N
- m
- Typ príslušenstva: Pomocný kontakt, signálny/pomocný kontakt, pomocný kontakt montovaný dole, napäťová spúšť, podpäťová spúšť, motorový/diaľkový pohon
- Typ puzdra: Izolačný materiál skupiny I - II, RAL 7035
- Typ skrutkovej svorky: odolné voči rušeniu, obojsmerné pripojenie zdvíhacieho valca
- Materiál radiacej páky: Izolačná skupina II, čierna, plombovateľná
- Možnosť pripojenia príslušenstva: Áno
- Možnosť pripojenia:
- Fázová lišta 10 ... 10 mm²
- viacvláknový 0,75 ... 25 mm²
- Flexibilný s koncovkou vodiča 0,75 mm² ... 16 mm²
- flexibilný 0,75 ... 16 mm²
- Konštrukčný prierez: (1 - pevný) 0,75 … 25 mm², (4 - lankový) 0,75 … 16 mm²
- Dĺžka odizolovania: 12 mm
- Typ pripojenia: Skrutková svorka
- Dizajn ovládacieho panela: Spínač
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
