ABB AF09-30-10K-11 spínač 4 spínacie, 1 spínací 24 V 9 A s prepäťovou ochranou 1 ks

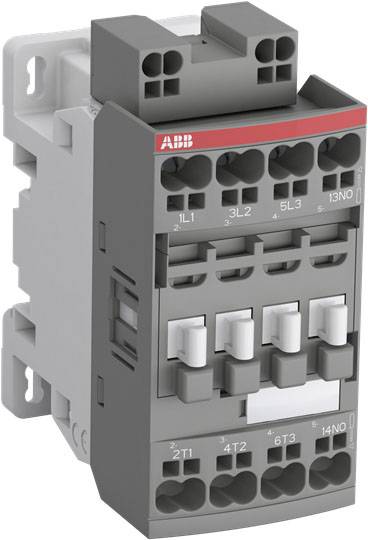

Modulárny stykač od ABB s hornými a dolnými svorkami, prevažne sivý s čiernymi a červenými detailmi.

Kategória výrobku

spínač

Počet pólov

3-pólové

Menovité napätie

24 V

Zaťažovací prúd

9 A

Pripojenie

prípojka s pružinovým protiťahom

Datasheety: (PDF)

Doručenie: Pi 30. 10.

Počet

Celkom (34,95 € / kus)

34,95 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: spínač

Typ: AF09-30-10K-11

Počet pólov: 3-pólové

Typ kontaktu: 4 spínacie
1 spínací

Pomocný kontakt: 4 spínacie

Menovité napätie: 24 V

Riadiace napätie (min.): 20 V/DC

Riadiace napätie (max.): 500 V/DC

Rozsah riadiaceho napätia: 20 - 500 V/DC

Konštantný prúd (max.): 9 A

Zaťažovací prúd: 9 A

Vlastnosti: s prepäťovou ochranou

Pripojenie: prípojka s pružinovým protiťahom

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2319277 ABB AF09-30-10K-11 spínač 4 spínacie, 1 spínací 24 V 9 A s prepäťovou ochranou 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2319277 ABB AF09-30-10K-11 spínač 4 spínacie, 1 spínací 24 V 9 A s prepäťovou ochranou 1 ks

Popis

3-pólové stýkače AF09 predstavujú kompaktnú sériu s ovládaním AC / DC a veľmi širokým rozsahom napätia cievky. Výkonové obvody prepínate motormi, mierne indukčnými alebo neinduktívnymi záťažami. Iba 4 cievky pokrývajú riadiace napätie od 20 ... 500 VDC do 24 ... 500 VAC. Majú integrovanú ochranu proti prepätiu a nevyžadujú žiadne ďalšie supresorové prvky. Všetky integrované alebo dodatočne pripojiteľné pomocné kontakty NC sú navrhnuté ako zrkadlové kontakty v súlade s prílohou L normy IEC60947-5-1. Sortiment dopĺňa okrem iného ďalšie príslušenstvo, ako sú rozvodové prvky, pomôcky pre zapojenie a uzamykacie prvky. Stykače s kódom cievky -11 nie sú vhodné na pripojenie k výstupom 24 V DC PLC.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
