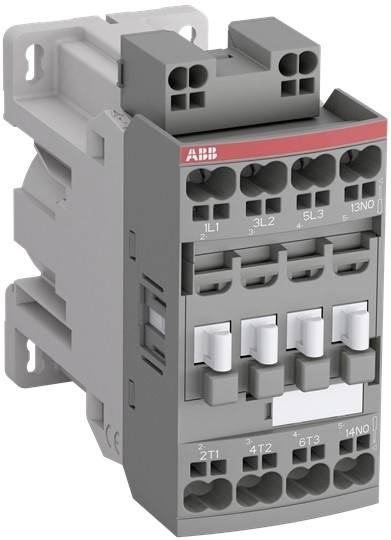

ABB AF09Z-30-01K-30 stýkač 3 spínacie 1.7 W s prepäťovou ochranou 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
stýkač
Počet pólov
3-pólové
Výkon
1.7 W
Pripojenie
prípojka s pružinovým protiťahom
Typ
AF09Z-30-01K-30
4 Ks
Počet
Celkom (109,75 € / kus)
109,75 €
bez DPH.
Doprava zadarmo
Už len 4 Ks skladom!
Technické parametre
- Kategória výrobku
stýkač
- Typ
AF09Z-30-01K-30
- Počet pólov
3-pólové
- Typ kontaktu
3 spínacie
- Pomocný kontakt
3 spínacie
- Riadiace napätie (max.)
24 V/DC
- Rozsah riadiaceho napätia
24 V/DC (max)
- Spínacie napätie (min.)
690 V/DC
- Spínacie napätie (max.)
690 V/DC
1.7 W
- Vlastnosti
s prepäťovou ochranou
- Druh montáže
prípojka s pružinovým protiťahom
- Pripojenie
prípojka s pružinovým protiťahom
- Šírka
45 mm
- V
92.3 mm
- Hĺbka
97 mm
- Rozmer.
(š x v x h) 45 x 92.3 x 97 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3784527 ABB AF09Z-30-01K-30 stýkač 3 spínacie 1.7 W s prepäťovou ochranou 1 ks
Informácie
Informácie 3784527 ABB AF09Z-30-01K-30 stýkač 3 spínacie 1.7 W s prepäťovou ochranou 1 ks
Popis
Trojpólové stykače AF09Z sú určené na spínanie výkonových obvodov s motormi, mierne indukčnými alebo neinduktívnymi záťažami. Majú elektronické rozhranie cievky pre 24 V DC so zabudovanou ochranou proti prepätiu a nevyžadujú žiadne ďalšie zhášacie obvody. Stýkače s kódom cievky -30 umožňujú priame ovládanie cez PLC výstupy =24V DC 250mA a vyžadujú veľmi nízky prídržný výkon iba 1,7W. Iba pri stykačoch AF..Z..-30 je potrebné dodržať polaritu na pripojeniach cievky (A1+ a A2-). AF09Z..K majú zasúvacie pružinové svorky. Stačí len jedno stlačenie a pre extrémne rýchle zapojenie: inštalácia rýchlejšia ako kedykoľvek predtým, zapojenie jednoduchšie ako kedykoľvek predtým a pripojenie spoľahlivejšie ako kedykoľvek predtým. Všetky integrované alebo dodatočne namontované pomocné kontakty otvárača sú navrhnuté ako zrkadlové kontakty podľa prílohy L normy IEC60947-5-1. Sortiment produktov dopĺňa ďalšie príslušenstvo, ako sú časovače, pomôcky na zapojenie a uzamykacie prvky atď.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
