ABB AF12Z-30-10-21 spínač 4 spínacie, 1 spínací 1.7 W 24 V 28 A s prepäťovou ochranou 1 ks

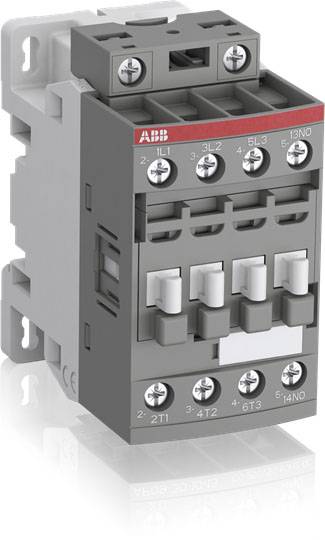

Priemyselný stýkač s viacerými svorkami a spínačmi, vhodný na ovládanie elektrických zariadení. Označený logom 'ABB' a číselnými modelmi.

Kategória výrobku

spínač

Počet pólov

3-pólové

Menovité napätie

24 V

Zaťažovací prúd

28 A

Výkon

1.7 W

Datasheety: (PDF)

Doručenie: Pi 30. 10.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (69,91 € / kus)

69,91 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: spínač

Typ: AF12Z-30-10-21

Počet pólov: 3-pólové

Typ kontaktu: 4 spínacie
1 spínací

Pomocný kontakt: 4 spínacie

Menovité napätie: 24 V

Riadiace napätie (min.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (min)

Konštantný prúd (max.): 28 A

Zaťažovací prúd: 28 A

: 1.7 W

Vlastnosti: s prepäťovou ochranou

Pripojenie: skrutkovací

Obsah: 1 ks

: 45

: 86 mm

: 77 mm

: NIE

: 5.5 kW

: 3

: 0

: 1

: 0

: 12 A

: 28 A

: 24-60 V

: 24-60 V

: 20-60 V

: Screw connection

: 690-690 V

: 690-690 V

: AC/DC

: 3.729

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2320895 ABB AF12Z-30-10-21 spínač 4 spínacie, 1 spínací 1.7 W 24 V 28 A s prepäťovou ochranou 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2320895 ABB AF12Z-30-10-21 spínač 4 spínacie, 1 spínací 1.7 W 24 V 28 A s prepäťovou ochranou 1 ks

Popis

3-pólové stýkače AF12Z sú určené na spínanie výkonových obvodov s motormi, mierne indukčnými alebo neindukčnými záťažami. Majú rozhranie elektronickej cievky, ktoré môže implementovať veľmi široké riadiace napätie. To znamená, že je možné zvládnuť aj veľké výkyvy riadiaceho napätia. Stykače s kódom cievky -21 umožňujú priame ovládanie prostredníctvom výstupov PLC ≥24 V DC 500 mA a vyžadujú veľmi nízky prídržný výkon iba 1,7 W. Stykače AFZ vydržia krátke poklesy a poklesy napätia (v súlade s SEMI F47-0706). Všetky integrované alebo dodatočne namontované pomocné rozpínacie kontakty sú navrhnuté ako zrkadlové kontakty v súlade s prílohou L normy IEC60947-5-1. Majú tiež vstavanú ochranu proti prepätiu a nevyžadujú žiadne ďalšie hasiace prvky. Sortiment dopĺňa okrem iného ďalšie príslušenstvo, ako sú rozvodové prvky, pomôcky pre zapojenie a uzamykacie prvky.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
