ABB AF16-30-10-13 spínač 1 spínací, 4 spínacie 7.5 kW 100 V 18 A s pomocným kontaktom 1 ks

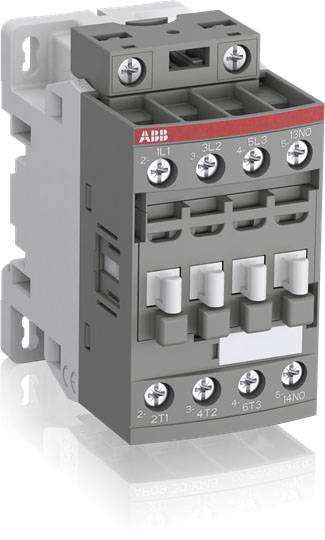

Priemyselný stýkač od ABB s rôznymi pripájacími svorkami a označeniami na ovládanie elektrických záťaží v rozvádzačoch.

Kategória výrobku

spínač

Počet pólov

3-pólové

Menovité napätie

100 V

Zaťažovací prúd

18 A

Výkon

7.5 kW

Datasheety: (PDF)

Okamžité doručenie: Pi 2. 10.

8 Ks

Počet

Celkom (45,52 € / kus)

45,52 €

bez DPH.

Už len 8 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: spínač

Typ: AF16-30-10-13

Počet pólov: 3-pólové

Typ kontaktu: 1 spínací
4 spínacie

Pomocný kontakt: 1 spínací

Menovité napätie: 100 V

Riadiace napätie (min.): 100 V/AC

Riadiace napätie (max.): 250 V/AC

Rozsah riadiaceho napätia: 100 - 250 V/AC

Spínacie napätie (max.): 7.5 V/AC

Konštantný prúd (max.): 18 A

Zaťažovací prúd: 18 A

: 7.5 kW

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

Šírka: 45 mm

V: 86 mm

Hĺbka: 77 mm

Rozmer.: (š x v x h) 45 x 86 x 77 mm

Obsah: 1 ks

Farba: viacfarebná

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2320734 ABB AF16-30-10-13 spínač 1 spínací, 4 spínacie 7.5 kW 100 V 18 A s pomocným kontaktom 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2320734 ABB AF16-30-10-13 spínač 1 spínací, 4 spínacie 7.5 kW 100 V 18 A s pomocným kontaktom 1 ks

Popis

Stykače AF09 až AF96 od 4 do 45 kW AC-3 (400 V) predstavujú kompaktnú sériu s ovládaním AC / DC a veľmi širokým rozsahom napätia cievky. Iba 4 cievky pokrývajú riadiace napätie od 20 ... 500 VDC do 24 ... 500 VAC - bez ďalších supresorov. To znamená, že ich možno použiť na celom svete a len s malými obmenami. Výkonové obvody prepínate motormi, mierne indukčnými alebo neinduktívnymi záťažami. Flexibilne vymeniteľné svorky na pripojenie cievky umožňujú pripojenie zhora, zdola alebo zhora a zospodu. Pripojiteľným príslušenstvom sú 1- a 4-pólové pomocné spínače, ktoré je možné zapojiť vpredu, ako aj 2-pólové pomocné spínače, ktoré je možné namontovať vpravo a vľavo. Ďalší pomocný spínací blok s 1 NO + 1 NC a pripojením cievok A1 a A2 je k dispozícii až do AF65 pre pripojenie prednej cievky. Všetky pomocné rozpínacie kontakty sú navrhnuté ako zrkadlové kontakty v súlade s IEC60947-5-1, dodatok L. Sortiment dopĺňa okrem iného ďalšie príslušenstvo, ako sú rozvodové prvky, pomôcky pre zapojenie a uzamykacie prvky.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
