ABB AF26-40-00-13 spínač 4 spínacie 100 V 45 A 1 ks

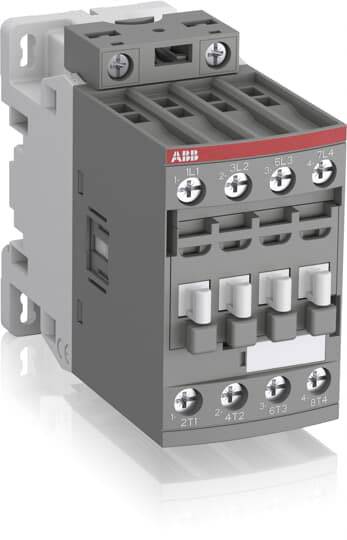

Šedý štvorpólový stykač s tromi bielymi tlačidlami a skrutkovými svorkami, vhodný pre priemyselné riadenie.

Kategória výrobku

spínač

Počet pólov

4-pólové

Menovité napätie

100 V

Zaťažovací prúd

45 A

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: Po 12. 10.

18 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (109,75 € / kus)

109,75 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: spínač

Typ: AF26-40-00-13

Počet pólov: 4-pólové

Typ kontaktu: 4 spínacie

Menovité napätie: 100 V

Riadiace napätie (min.): 100 V/AC

Riadiace napätie (max.): 250 V/AC

Rozsah riadiaceho napätia: 100 - 250 V/AC

Spínacie napätie (max.): 11 V/AC

Konštantný prúd (max.): 45 A

Zaťažovací prúd: 45 A

Pripojenie: skrutkovací

Šírka: 45 mm

V: 86 mm

Hĺbka: 101 mm

Rozmer.: (š x v x h) 45 x 86 x 101 mm

Obsah: 1 ks

: 45

: 86 mm

: 101 mm

: NIE

: 11 kW

: 4

: 0

: 0

: 0

: 26 A

: 45 A

: 100-250 V

: 100-250 V

: 100-250 V

: Screw connection

: 690-690 V

: 690-690 V

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2323059 ABB AF26-40-00-13 spínač 4 spínacie 100 V 45 A 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2323059 ABB AF26-40-00-13 spínač 4 spínacie 100 V 45 A 1 ks

Popis

Stykače AF09 až AF96 od 4 do 45 kW AC-3 (400 V) predstavujú kompaktnú sériu s ovládaním AC / DC a veľmi širokým rozsahom napätia cievky. Iba 4 cievky pokrývajú riadiace napätie od 20 ... 500 VDC do 24 ... 500 VAC - bez ďalších supresorov. To znamená, že ich možno použiť na celom svete a iba s malými obmenami. Výkonové obvody prepínate motormi, mierne indukčnými alebo neinduktívnymi záťažami. Flexibilne vymeniteľné svorky na pripojenie cievky umožňujú pripojenie zhora, zdola alebo zhora a zospodu. Pripojiteľným príslušenstvom sú 1- a 4-pólové pomocné spínače, ktoré je možné zapojiť vpredu, ako aj 2-pólové pomocné spínače, ktoré je možné namontovať vpravo a vľavo. Ďalší pomocný spínací blok s 1 NO + 1 NC a pripojením cievok A1 a A2 je k dispozícii až do AF65 pre pripojenie prednej cievky. Všetky pomocné rozpínacie kontakty sú navrhnuté ako zrkadlové kontakty v súlade s IEC60947-5-1, dodatok L. Sortiment dopĺňa okrem iného ďalšie príslušenstvo, ako sú rozvodové prvky, pomôcky pre zapojenie a uzamykacie prvky.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
