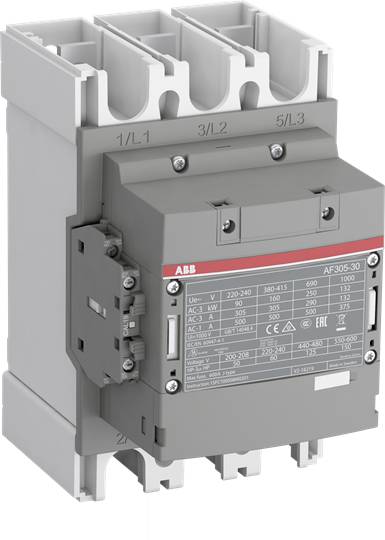

ABB AF305-30-22-14 stýkač 5 spínacích kontaktov, 2 rozpínacie 160 kW 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
stýkač
Výkon
160 kW
Pripojenie
skrutkovací
Typ
AF305-30-22-14
Typ kontaktu
5 spínacích kontaktov
2 rozpínacie
Datasheety: (PDF)
Počet
Celkom (1 630,08 € / kus)
1 630,08 €
bez DPH.
Doprava zadarmo
Technické parametre
- Kategória výrobku
stýkač
- Typ
AF305-30-22-14
- Typ kontaktu
5 spínacích kontaktov
2 rozpínacie
- Riadiace napätie (min.)
250 V/AC
250 V/DC
- Riadiace napätie (max.)
500 V/AC
500 V/DC
- Rozsah riadiaceho napätia
250, 250 - 500, 500 V/AC, V/DC
- Konštantný prúd (max.)
500 A
160 kW
- Pripojenie
skrutkovací
- Obsah
1 ks
NIE
160 kW
3
0
2
2
305 A
500 A
250-500 V
250-500 V
250-500 V
Screw connection
AC/DC
93.2125 kW
Na stiahnutie
Datasheet
Datasheet 3111038 ABB AF305-30-22-14 stýkač 5 spínacích kontaktov, 2 rozpínacie 160 kW 1 ks
Popis
Stykače AF116 až AF750 od 55 do 400 kW AC-3 (400 V) predstavujú kompaktný rad s AC/DC riadením a veľmi širokým rozsahom napätia cievky. Iba 4 cievky pokrývajú riadiace napätia od 20...500 VDC do 24...500 VAC - bez potreby ďalších odrušovacích prvkov. To znamená, že sa môžu používať na celom svete a len s malými obmenami. AF116 až AF370 sú dostupné aj vo verziách, ktoré je možné ovládať priamo z PLC, od AF400 je štandardne k dispozícii vstup PLC. Stýkače AF spínajú silové obvody s motormi, mierne indukčné alebo neindukčné záťaže. Pripojiteľné príslušenstvo zahŕňa až 2 2-pólové pomocné spínače, ktoré možno namontovať vpravo a vľavo. Všetky pomocné normálne zatvorené kontakty sú navrhnuté ako zrkadlové kontakty v súlade s IEC60947-5-1 dodatkom L. Ďalšie príslušenstvo, ako sú kryty svoriek, pomôcky na zapojenie a uzamykacie články atď.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
