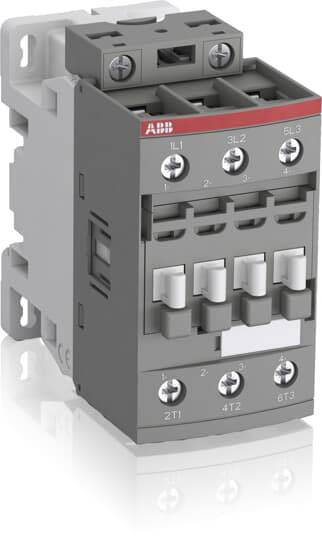

ABB AF38-30-00-13 spínač 4 spínacie 18.5 kW 100 V 38 A Piece 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
spínač
Počet pólov
3-pólové
Menovité napätie
100 V
Zaťažovací prúd
38 A
Výkon
18.5 kW
Datasheety: (PDF)
Celkom (101,62 € / kus)
101,62 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
spínač
- Typ
AF38-30-00-13
- Počet pólov
3-pólové
- Typ kontaktu
4 spínacie
- Menovité napätie
100 V
- Riadiace napätie (min.)
100 V/AC
- Riadiace napätie (max.)
250 V/AC
- Rozsah riadiaceho napätia
100 - 250 V/AC
- Spínacie napätie (max.)
18.5 V/AC
- Konštantný prúd (max.)
38 A
- Zaťažovací prúd
38 A
18.5 kW
- Pripojenie
skrutkovací
- Šírka
50 mm
- V
100 mm
- Hĺbka
86 mm
- Rozmer.
(d x š x v) 150 cm x 50 mm x 100 mm
- Obsah
1 ks
- Dĺžka
150 cm
- Hmotnosť
1000 g
45
86 mm
86 mm
NIE
18.5 kW
3
0
0
0
38 A
50 A
100-250 V
100-250 V
100-250 V
Screw connection
690-690 V
690-690 V
AC/DC
18.643
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2317581 ABB AF38-30-00-13 spínač 4 spínacie 18.5 kW 100 V 38 A Piece 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2317581 ABB AF38-30-00-13 spínač 4 spínacie 18.5 kW 100 V 38 A Piece 1 ks
Popis
Stykače AF09 až AF96 od 4 do 45 kW AC-3 (400 V) predstavujú kompaktnú sériu s ovládaním AC / DC a veľmi širokým rozsahom napätia cievky. Iba 4 cievky pokrývajú riadiace napätie od 20 ... 500 VDC do 24 ... 500 VAC - bez ďalších supresorov. To znamená, že ich možno použiť na celom svete a iba s malými obmenami. Výkonové obvody prepínate motormi, mierne indukčnými alebo neinduktívnymi záťažami. Flexibilne vymeniteľné svorky na pripojenie cievky umožňujú pripojenie zhora, zdola alebo zhora a zospodu. Pripojiteľným príslušenstvom sú 1- a 4-pólové pomocné spínače, ktoré je možné zapojiť vpredu, ako aj 2-pólové pomocné spínače, ktoré je možné namontovať vpravo a vľavo. Ďalší pomocný spínací blok s 1 NO + 1 NC a pripojením cievok A1 a A2 je k dispozícii až do AF65 pre pripojenie prednej cievky. Všetky pomocné rozpínacie kontakty sú navrhnuté ako zrkadlové kontakty v súlade s IEC60947-5-1, dodatok L. Sortiment dopĺňa okrem iného ďalšie príslušenstvo, ako sú rozvodové prvky, pomôcky pre zapojenie a uzamykacie prvky.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
