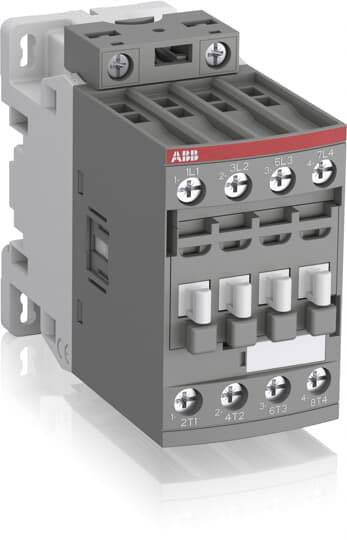

ABB AF38-40-00-13 spínač 4 spínacie 11000 W 100 V 55 A Piece 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
spínač
Počet pólov
4-pólové
Menovité napätie
100 V
Zaťažovací prúd
55 A
Výkon
11000 W
Datasheety: (PDF)
Počet
Celkom (113,81 € / kus)
113,81 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
spínač
- Typ
AF38-40-00-13
- Počet pólov
4-pólové
- Typ kontaktu
4 spínacie
- Menovité napätie
100 V
- Riadiace napätie (min.)
100 V/AC
- Riadiace napätie (max.)
250 V/AC
- Rozsah riadiaceho napätia
100 - 250 V/AC
- Spínacie napätie (max.)
11 V/AC
- Max. spínací výkon
11000 W
- Konštantný prúd (max.)
55 A
- Zaťažovací prúd
55 A
11000 W
- Pripojenie
skrutkovací
- Šírka
45 mm
- V
86 mm
- Hĺbka
101 mm
- Rozmer.
(š x v x h) 45 x 86 x 101 mm
- Obsah
1 ks
45
86 mm
101 mm
NIE
18.5 kW
4
0
0
0
38 A
50 A
100-250 V
100-250 V
100-250 V
Screw connection
690-690 V
690-690 V
AC/DC
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2324441 ABB AF38-40-00-13 spínač 4 spínacie 11000 W 100 V 55 A Piece 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2324441 ABB AF38-40-00-13 spínač 4 spínacie 11000 W 100 V 55 A Piece 1 ks
Popis
Stykače AF09 až AF96 od 4 do 45 kW AC-3 (400 V) predstavujú kompaktnú sériu s ovládaním AC / DC a veľmi širokým rozsahom napätia cievky. Iba 4 cievky pokrývajú riadiace napätie od 20 ... 500 VDC do 24 ... 500 VAC - bez ďalších supresorov. To znamená, že ich možno použiť na celom svete a len s malými obmenami. Výkonové obvody prepínate motormi, mierne indukčnými alebo neinduktívnymi záťažami. Flexibilne vymeniteľné svorky na pripojenie cievky umožňujú pripojenie zhora, zdola alebo zhora a zospodu. Pripojiteľným príslušenstvom sú 1- a 4-pólové pomocné spínače, ktoré je možné zapojiť vpredu, ako aj 2-pólové pomocné spínače, ktoré je možné namontovať vpravo a vľavo. Ďalší pomocný spínací blok s 1 NO + 1 NC a pripojením cievok A1 a A2 je k dispozícii až do AF65 pre pripojenie prednej cievky. Všetky pomocné rozpínacie kontakty sú navrhnuté ako zrkadlové kontakty v súlade s IEC60947-5-1, dodatok L. Sortiment dopĺňa okrem iného ďalšie príslušenstvo, ako sú rozvodové prvky, pomôcky pre zapojenie a uzamykacie prvky.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
