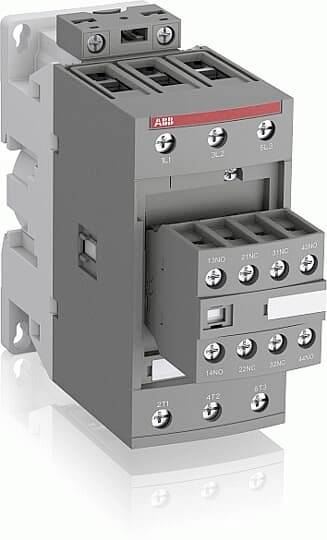

ABB AF52-30-22-13 stýkač 5 spínacích kontaktov, 2 rozpínacie 22 kW s pomocným kontaktom Piece 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
stýkač
Počet pólov
3-pólové
Výkon
22 kW
Pripojenie
skrutkovací
Druh obalu
Piece
Datasheety: (PDF)
4 Ks
Počet
Celkom (158,53 € / kus)
158,53 €
bez DPH.
Doprava zadarmo
Už len 4 Ks skladom!
Technické parametre
- Druh obalu
Piece
- Kategória výrobku
stýkač
- Typ
AF52-30-22-13
- Počet pólov
3-pólové
- Typ kontaktu
5 spínacích kontaktov
2 rozpínacie
- Riadiace napätie (max.)
100 V/AC
100 V/DC
- Rozsah riadiaceho napätia
100, 100 V/AC, V/DC (max)
- Spínacie napätie (max.)
690 V/AC
- Konštantný prúd (max.)
100 A
22 kW
- Vlastnosti
s pomocným kontaktom
- Pripojenie
skrutkovací
- Šírka
55 mm
- V
125.5 mm
- Hĺbka
144 mm
- Rozmer.
(š x v x h) 55 x 125.5 x 144 mm
- Obsah
1 ks
55
125.5 mm
144 mm
NIE
22 kW
3
0
2
2
52 A
100 A
100-250 V
100-250 V
100-250 V
Screw connection
690-690 V
690-690 V
AC/DC
29.828
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3105497 ABB AF52-30-22-13 stýkač 5 spínacích kontaktov, 2 rozpínacie 22 kW s pomocným kontaktom Piece 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3105497 ABB AF52-30-22-13 stýkač 5 spínacích kontaktov, 2 rozpínacie 22 kW s pomocným kontaktom Piece 1 ks
Popis
Stykače AF09 až AF96 od 4 do 45 kW AC-3 (400 V) predstavujú kompaktný rad s AC/DC riadením a veľmi širokým rozsahom napätia cievky. Iba 4 cievky pokrývajú riadiace napätia od 20...500 VDC do 24...500 VAC - bez potreby ďalších odrušovacích prvkov. To znamená, že sa môžu používať na celom svete a len s malými obmenami. Spínajú silové obvody s motormi, mierne indukčné alebo neindukčné záťaže. Flexibilné, vymeniteľné svorky na pripojenie cievky umožňujú pripojenie zhora, zdola alebo zhora a zdola. Príslušenstvo, ktoré je možné pripojiť, zahŕňa 1- a 4-pólové pomocné spínače, ktoré možno pripevniť na prednú časť, ako aj 2-pólové pomocné spínače, ktoré možno namontovať vpravo a vľavo. Až do AF65 je pre pripojenie prednej cievky k dispozícii prídavný blok pomocných spínačov s 1S+1NC a cievkovými prípojkami A1 a A2. Všetky pomocné normálne zatvorené kontakty sú navrhnuté ako zrkadlové kontakty v súlade s IEC60947-5-1 dodatkom L. Sortiment dopĺňajú ďalšie príslušenstvo, ako sú časovacie prvky, elektroinštalačné pomôcky a uzamykacie prvky atď.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
