ABB AF80-40-00-11 spínač 4 spínacie 37 kW 24 V 80 A s pomocným kontaktom Piece 1 ks

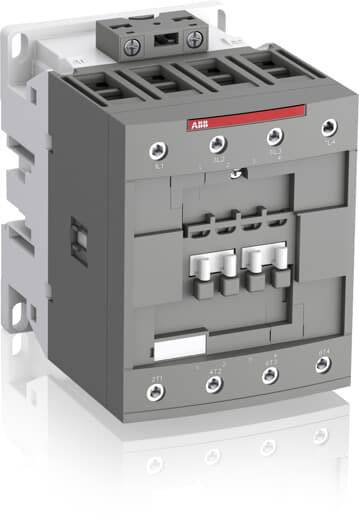

Priemyselný stykač v sivej farbe s červenými a bielymi značkami. Primárne používaný pre elektrické obvody a ochranné mechanizmy.

Kategória výrobku

spínač

Počet pólov

4-pólové

Menovité napätie

24 V

Zaťažovací prúd

80 A

Výkon

37 kW

Datasheety: (PDF)

Doručenie: St 7. 10.

1 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (519,51 € / kus)

519,51 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: spínač

Typ: AF80-40-00-11

Počet pólov: 4-pólové

Typ kontaktu: 4 spínacie

Menovité napätie: 24 V

Spínacie napätie (max.): 37 V/AC

Konštantný prúd (max.): 125 A

Zaťažovací prúd: 80 A

: 37 kW

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

Šírka: 90 mm

V: 125.5 mm

Hĺbka: 116 mm

Rozmer.: (š x v x h) 90 x 125.5 x 116 mm

Obsah: 1 ks

: 90

: 125.5 mm

: 116 mm

: NIE

: 37 kW

: 4

: 0

: 0

: 0

: 80 A

: 125 A

: 24-60 V

: 24-60 V

: 20-60 V

: Screw connection

: 1000-1000 V

: 1000-1000 V

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2317927 ABB AF80-40-00-11 spínač 4 spínacie 37 kW 24 V 80 A s pomocným kontaktom Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2317927 ABB AF80-40-00-11 spínač 4 spínacie 37 kW 24 V 80 A s pomocným kontaktom Piece 1 ks

Popis

Stykače AF09 až AF96 od 4 do 45 kW AC-3 (400 V) predstavujú kompaktnú sériu s ovládaním AC / DC a veľmi širokým rozsahom napätia cievky. Iba 4 cievky pokrývajú riadiace napätie od 20 ... 500 VDC do 24 ... 500 VAC - bez ďalších supresorov. To znamená, že ich možno použiť na celom svete a iba s malými obmenami. Výkonové obvody prepínate motormi, mierne indukčnými alebo neinduktívnymi záťažami. Flexibilne vymeniteľné svorky na pripojenie cievky umožňujú pripojenie zhora, zdola alebo zhora a zospodu. Pripojiteľným príslušenstvom sú 1- a 4-pólové pomocné spínače, ktoré je možné zapojiť vpredu, ako aj 2-pólové pomocné spínače, ktoré je možné namontovať vpravo a vľavo. Ďalší pomocný spínací blok s 1 NO + 1 NC a pripojením cievok A1 a A2 je k dispozícii až do AF65 pre pripojenie prednej cievky. Všetky pomocné rozpínacie kontakty sú navrhnuté ako zrkadlové kontakty v súlade s IEC60947-5-1, dodatok L. Sortiment dopĺňa okrem iného ďalšie príslušenstvo, ako sú rozvodové prvky, pomôcky pre zapojenie a uzamykacie prvky.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
