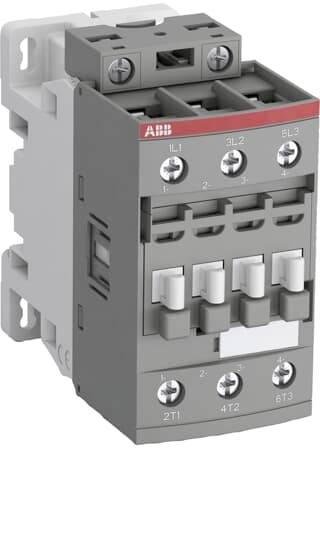

ABB AFC38-30-00-80 stýkač 3 spínacie 18.5 kW 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
stýkač
Počet pólov
3-pólové
Výkon
18.5 kW
Pripojenie
skrutkovací
Typ
AFC38-30-00-80
Datasheety: (PDF)
Celkom (146,33 € / kus)
146,33 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
stýkač
- Typ
AFC38-30-00-80
- Počet pólov
3-pólové
- Typ kontaktu
3 spínacie
- Pomocný kontakt
3 spínacie
- Riadiace napätie (max.)
220 V/AC
- Rozsah riadiaceho napätia
220 V/AC (max)
- Spínacie napätie (max.)
690 V/AC
- Konštantný prúd (max.)
50 A
18.5 kW
- Pripojenie
skrutkovací
- Obsah
1 ks
NIE
18.5 kW
3
0
0
0
38 A
50 A
220-220 V
230-230 V
Screw connection
AC
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3105415 ABB AFC38-30-00-80 stýkač 3 spínacie 18.5 kW 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3105415 ABB AFC38-30-00-80 stýkač 3 spínacie 18.5 kW 1 ks
Popis
Stýkače AFC09 až AFC38 od 4 do 18,5 kW AC-3 (400 V) predstavujú kompaktnú sériu s AC ovládaním. Používajú sa hlavne na riadenie trojfázových motorov a všeobecne na riadenie silových obvodov do 690 V AC alebo 220 V DC. Stykače je možné použiť aj na mnoho ďalších aplikácií, ako je izolácia, spínanie kondenzátorov alebo osvetlenie. Jednoúrovňové, 3-pólové stýkače série AFC sú blokovej konštrukcie s konvenčnou vinutou AC solenoidovou cievkou.
AFC strieľačky môžu byť vybavené štandardným AF príslušenstvom. Flexibilné, vymeniteľné svorky na pripojenie cievky umožňujú pripojenie zhora, zdola alebo zhora a zdola. Príslušenstvo, ktoré je možné pripojiť, zahŕňa 1- a 4-pólové pomocné spínače, ktoré možno pripevniť na prednú časť, ako aj 2-pólové pomocné spínače, ktoré možno namontovať vpravo a vľavo. Pre pripojenie prednej cievky je k dispozícii prídavný blok pomocných spínačov s 1S+1NC a cievkovými prípojkami A1 a A2. Všetky pomocné normálne zatvorené kontakty sú navrhnuté ako zrkadlové kontakty v súlade s IEC60947-5-1 dodatkom L. Sortiment dopĺňajú ďalšie príslušenstvo ako hasiace prvky, elektroinštalačné pomôcky a uzamykacie prvky atď.
Tento text bol preložený strojovo.
AFC strieľačky môžu byť vybavené štandardným AF príslušenstvom. Flexibilné, vymeniteľné svorky na pripojenie cievky umožňujú pripojenie zhora, zdola alebo zhora a zdola. Príslušenstvo, ktoré je možné pripojiť, zahŕňa 1- a 4-pólové pomocné spínače, ktoré možno pripevniť na prednú časť, ako aj 2-pólové pomocné spínače, ktoré možno namontovať vpravo a vľavo. Pre pripojenie prednej cievky je k dispozícii prídavný blok pomocných spínačov s 1S+1NC a cievkovými prípojkami A1 a A2. Všetky pomocné normálne zatvorené kontakty sú navrhnuté ako zrkadlové kontakty v súlade s IEC60947-5-1 dodatkom L. Sortiment dopĺňajú ďalšie príslušenstvo ako hasiace prvky, elektroinštalačné pomôcky a uzamykacie prvky atď.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
