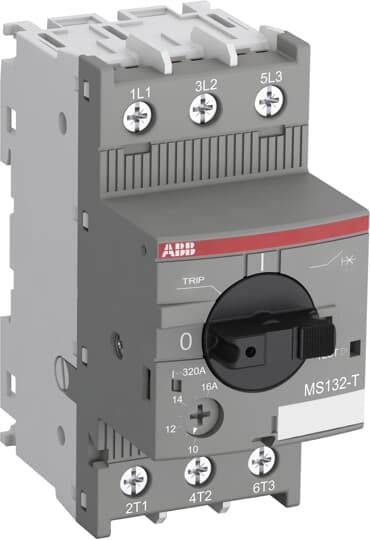

ABB MS132-4.0T výkonový vypínač 1 ks Rozsah nastavenia (prúd): 80 mA (max) Spínacie napätie (max.): 690 V/AC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
výkonový vypínač
Rozsah nastavenia prúdu (max.)
80 mA
Pripojenie
skrutkovací
Typ
MS132-4.0T
Rozsah nastavenia (prúd)
80 mA (max)
Datasheety: (PDF)
Celkom (69,91 € / kus)
69,91 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
výkonový vypínač
- Typ
MS132-4.0T
- Rozsah nastavenia prúdu (max.)
80 mA
- Rozsah nastavenia (prúd)
80 mA (max)
- Zaťažovací prúd
4 A
- Počet pólov
3-pólové
- Spínacie napätie (max.)
690 V/AC
- Vlastnosti
s pomocným kontaktom
- Pripojenie
skrutkovací
IP20
- Obsah
1 ks
45
97.8 mm
86.5 mm
1.5 kW
4 A
3
110-690 V
2.5-4 A
1.8 W
IP20
Screw connection
Turn button
Built-in device fixed built-in technique
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2325330 ABB MS132-4.0T výkonový vypínač 1 ks Rozsah nastavenia (prúd): 80 mA (max) Spínacie napätie (max.): 690 V/AC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2325330 ABB MS132-4.0T výkonový vypínač 1 ks Rozsah nastavenia (prúd): 80 mA (max) Spínacie napätie (max.): 690 V/AC
Popis
Transformátorový istič MS132-T s tepelnou a elektromagnetickou ochranou predstavuje kompaktnú a výkonnú sériu s vysokou skratovou vypínacou schopnosťou pre ochranu transformátora do 25 A so šírkou modulu 45 mm. U tohto zariadenia je menovitý prúd transformátora na primárnej strane tepelne monitorovaný nastavením stupnice prúdu. Skrat sa spustí, keď dôjde k 20-násobku menovitého prúdu zariadenia. Zariadenie s kompenzáciou teploty má otočnú rukoväť s jasným indikátorom polohy spínača I / TRIP / 0. MS132-T má navyše indikátor skratu. Otočnú rukoväť je možné zablokovať priamo v polohe 0 pomocou zámku. Pomocné, signálne a skratové poplachové kontakty, ako aj podpäťové a skratové spúšte je možné pripevniť bez nástrojov. 1-fázové napájacie bloky do 25 mm² a fázové konektory podporujú zapojenie 1-fázových transformátorov.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
