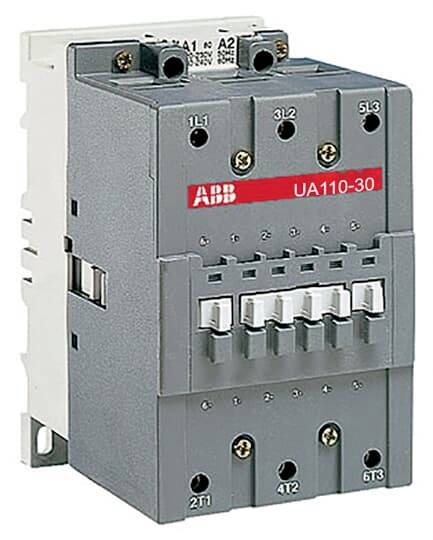

ABB UA110-30-00RA-81 kondenzátorový stýkač 3 spínacie S odporom 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
kondenzátorový stýkač
Počet pólov
3-pólové
Typ
UA110-30-00RA-81
Typ kontaktu
3 spínacie
Pomocný kontakt
3 spínacie
Datasheety: (PDF)
Počet
Celkom (426,83 € / kus)
520,83 €
-18 %
426,83 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
kondenzátorový stýkač
- Typ
UA110-30-00RA-81
- Počet pólov
3-pólové
- Typ kontaktu
3 spínacie
- Pomocný kontakt
3 spínacie
- Riadiace napätie (max.)
24 V/AC
- Rozsah riadiaceho napätia
24 V/AC (max)
- Vlastnosti
S odporom
- Obsah
1 ks
3
0
0
0
24-24 V
24-24 V
Other
70 kvar
AC
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3110948 ABB UA110-30-00RA-81 kondenzátorový stýkač 3 spínacie S odporom 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3110948 ABB UA110-30-00RA-81 kondenzátorový stýkač 3 spínacie S odporom 1 ks
Popis
UA110...RA: 3-pólové stýkače na spínanie kondenzátorov môžu byť použité v systémoch, kde je špičkový prúd výrazne vyšší ako 100-násobok menovitého efektívneho prúdu. Stykače sa dodávajú kompletne s tlmiacimi odpormi a musia sa používať bez prídavných tlmiviek. Ich elektrická životnosť je 250 000 spínacích cyklov pri Ue< 500 V a 100 000 operácií pri 500 V ≤ Ue ≤ 690 V. Stykače UA..RA sú vybavené špeciálnym predným blokom, ktorý zaisťuje sériové vloženie troch tlmiacich odporov do obvodu na obmedzenie prúdovej špičky pri napájaní kondenzátorovej banky . Ich zapojenie zabezpečuje aj prednabíjanie kondenzátorov na obmedzenie druhej prúdovej špičky pri zapnutí hlavných pólov. Použitím odporov môže byť najvyšší prúdový vrchol kondenzátora pri zapnutí zoslabený, bez ohľadu na jeho veľkosť. 3-pólové stýkače radu UA...RA sú riešené v blokovom prevedení.
- Hlavné póly: 3 hlavné póly
- Riadiaci obvod: na striedavý prúd s vrstveným magnetickým obvodom
Tento text bol preložený strojovo.
- Hlavné póly: 3 hlavné póly
- Riadiaci obvod: na striedavý prúd s vrstveným magnetickým obvodom
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
