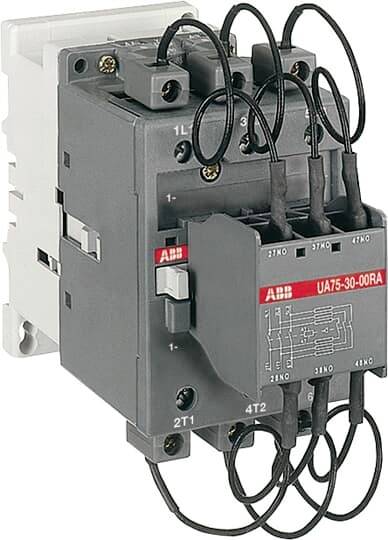

ABB UA75-30-00RA-80 kondenzátorový stýkač 3 spínacie 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
kondenzátorový stýkač
Počet pólov
3-pólové
Pripojenie
skrutkovací
Typ
UA75-30-00RA-80
Typ kontaktu
3 spínacie
Datasheety: (PDF)
Počet
Celkom (451,22 € / kus)
451,22 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
kondenzátorový stýkač
- Typ
UA75-30-00RA-80
- Počet pólov
3-pólové
- Typ kontaktu
3 spínacie
- Riadiace napätie (min.)
220 V/AC
- Riadiace napätie (max.)
230 V/AC
- Rozsah riadiaceho napätia
220 - 230 V/AC
- Pripojenie
skrutkovací
- Obsah
1 ks
3
0
0
0
220-230 V
230-240 V
Screw connection
50 kvar
AC
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3105535 ABB UA75-30-00RA-80 kondenzátorový stýkač 3 spínacie 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3105535 ABB UA75-30-00RA-80 kondenzátorový stýkač 3 spínacie 1 ks
Popis
3-pólové stýkače UA75-30-00RA na spínanie kondenzátorov možno použiť v systémoch, kde je špičkový prúd výrazne vyšší ako 100-násobok menovitého efektívneho prúdu. Stykače sa dodávajú kompletne s tlmiacimi odpormi a musia sa používať bez prídavných tlmiviek. Ich elektrická životnosť je 250 000 spínacích cyklov pri Ue< 500 V a 100 000 operácií pri 500 V ≤ Ue ≤ 690 V. Stykače UA..RA sú vybavené špeciálnym predným blokom, ktorý zaisťuje sériové vloženie 3 tlmiacich odporov do obvodu na obmedzenie prúdovej špičky pri napájaní kondenzátorovej banky . Ich zapojenie zabezpečuje aj prednabíjanie kondenzátorov na obmedzenie druhej prúdovej špičky pri zapnutí hlavných pólov. Použitím odporov môže byť najvyšší prúdový vrchol kondenzátora pri zapnutí zoslabený, bez ohľadu na jeho veľkosť. 3-pólové stýkače radu UA...RA sú riešené v blokovom prevedení.
- Hlavné póly: 3 hlavné póly
- Riadiaci obvod: na striedavý prúd s vrstveným magnetickým obvodom
Tento text bol preložený strojovo.
- Hlavné póly: 3 hlavné póly
- Riadiaci obvod: na striedavý prúd s vrstveným magnetickým obvodom
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
