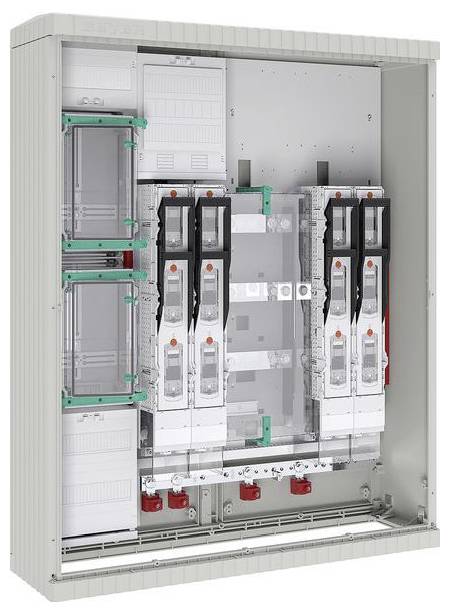

ABN SW132X6813 SW132X6813 Skriňa meniča pilier so základňou

Pozostáva z: Skrinka, V x Š x H (mm): 1355 x 1110 x 315: Polyester vystužený sklenenými vláknami FS 833.5 podľa DIN 16913, IP44, podobné RAL 7035, Plastová montážna doska 6 mm, Dvere s dvojitým zamykaním a profilovou polcylindrickou vložkou s 2 kľúčmi, Bez podstavca, Výkonová časť, V x Š (mm): 1200 x 750: Pripojovací priestor na strane siete (NAR), V x Š (mm): 1200 x 500, Montážna doska pre domovú prípojku, Oddeľovací bod na strane siete (v NAR): Domová prípojka pre káblovú domácu krabicu NH2, Transformátorový priestor, V x Š (mm): 450 x 250, s izolátormi podľa hamburskej elektrickej siete („Funkčné oblasti pre polonepriame merania, strana 9: Kompaktný dizajn“), Plombovateľný kryt s priehľadným krytom, S primárnym vedením 150 mm² Na Cu pripojovacích okách pre montáž na mieste Štandardné transformátorové oká (170 mm dĺžka (cez SNH) podľa tvaru A podľa DIN VDE 0603-2-2, rozstup otvorov 130 mm, pripojovací priestor na strane systému (AAR), V x Š (mm): 600 x 250, s PEN lištou s V-pripojovacími svorkami 185 mm², oddeľovací bod na strane systému: poistkový odpínač NH2, 3-pólový prepínateľný, meracia časť, V x Š (mm): 1200 x 250: prídavný priestor transformátora, V x Š (mm): 300 x 250, so zatvoreným 3-bodovým krytom (300 x 250 mm), vybavený poistkou napäťovej cesty D01 3-pólovou a D01 1-pólovou (vrátane skrutkovacích krytiek) pod plombovateľným priehľadným krytom, sekundárne vedenie je prepojené, bez namontovanej testovacej svorky (zabezpečí DNB a na mieste), Umiestnenie elektromera transformátora (dole), V x Š (mm): 375 x 250, 3-bodové so sekundárnym zapojením (prúd H07V-K 2,5 mm²/napätie 1,5 mm² podľa VDE 0603-2-2) a priehľadný kryt IP54, umiestnenie TRE (hore), V x Š (mm): 375 x 250, 3-bodové, zapojené (riadiace vodiče H07V-K 1,5 mm² VDE 0603-2-2) a priehľadný kryt IP54, Pripojovací priestor na strane systému (AAR, nad TRE), V x Š (mm): 150 x 250, s perforovaným 3-bodovým krytom a montážnou lištou zariadenia, bez vybavenia zariadenia, vrátane prázdneho priestoru pre prepäťovú ochranu

Tento text bol preložený strojovo.
