ACP uhlíkový trimer lineárny 0.25 W 1.0 MΩ 1 ks

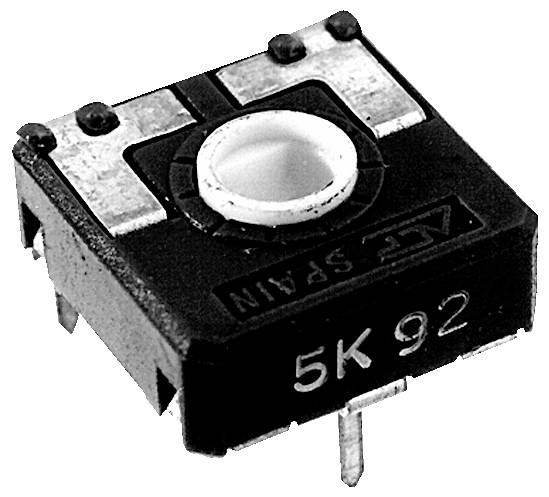

Štvorcový mechanický komponent s kruhovým bielym tlačidlom v strede, označený '5K 92', pravdepodobne ide o typ elektronického prepínača alebo snímača.

Kategória výrobku

uhlíkový trimer

Odpor

1.0 MΩ

Charakteristika

lineárny

Zaťažiteľnosť

0.25 W

Medzné napätie

250 V

Datasheety: (PDF)

Doručenie: Po 14. 9.

3600 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 25

Násobky: 25

Celkom (0,29403 € / kus)

7,35 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Horizontálny elektrický ovládač ACP RM10/12,5 1M

Dodatočné informácie:

Technické parametre

Použitie: 14 mm potenciometre sa používajú hlavne v riadiacich aplikáciách na rôznych trhoch:
• Elektronické domáce spotrebiče, kúrenie, vetranie a klimatizácia (HVAC), termostaty
• Automobilový priemysel: ovládanie HVAC, ovládanie osvetlenia (nastavenie polohy a senzory), stmievače, ovládanie vyhrievania sedadiel
• Priemyselná elektronika: multimetre, osciloskopy, časové relé, meracie a testovacie zariadenia
ESD balenie: Bez ESD
Séria: CA14
Dizajn: horizontálny
Os: Drážkovaný otvor
Tolerancia odporu: 20%
Krivka odporu: lineárna
Menovitý výkon: 0,25 W
Medzné napätie: 250 V
Prístup zvrchu.
Uhol natočenia, mechanický: 265 °
Uhol otáčania, elektrický: 245 °
Rázová pevnosť: 10 Ncm
Krútiaci moment: 2,5 Ncm

Kategória výrobku: uhlíkový trimer

Odpor: 1.0 MΩ

Charakteristika: lineárny

Zaťažiteľnosť: 0.25 W

Medzné napätie: 250 V

Tolerancia ±: 20 %

Šírka: 14.0 mm

Raster (rozteč): 12.5 mm

Rozmer.: (d x š) 14.0 mm x 14.0 mm

Obsah: 1 ks

Typ: CA14NV12,5-1MA2020

Spĺňa RoHS: áno

Dĺžka: 14.0 mm

Spôsob montáže: motnáž na plošný spoj

Prevádzková teplota (max.): 70 °C

Prevádzková teplota (min.): -25 °C

Skúšobné značky: DIN 41450-1-4-5

Na stiahnutie

Datasheet

Datasheet 3464474 ACP uhlíkový trimer lineárny 0.25 W 1.0 MΩ 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3464474 ACP uhlíkový trimer lineárny 0.25 W 1.0 MΩ 1 ks

Popis

Horizontálny zastrihávač uhlíkových vrstiev ACP RM10/12,

Tento text bol preložený strojovo.

Prevedenie

• Odporový prvok vyrobený z plastovej uhlíkovej fólie na vysoko flexibilnej vodivej fólii (zastrihávač uhlíkovej fólie)
• odolný voči vlhkosti a mechanickému namáhaniu
• Plne zapuzdrené puzdro zabraňuje vniknutiu prachu, kolofónie alebo iných škodlivých látok
• Kovové časti vyrobené z neželezných kovov zabraňujú oxidácii a zvyšujú spájkovateľnosť
• veľmi dobrý kontakt medzi svorkami a substrátom znižuje prechodový odpor
• Použité plasty sú odolné voči čistiacim roztokom a spomaľujú horenie podľa triedy horľavosti HB podľa UL94
• Veľmi mäkký, plynulý chod brúsky po celej dráhe
• obdĺžnikový tvar umožňuje automatické vkladanie
• Dvojitý stierač v strednej polohe v stave pri dodaní
• Polohu ukazovateľa je možné odčítať na vytlačenej stupnici.
