ACP uhlíkový trimer prachotesný lineárny 0.25 W 100 kΩ 245 ° 265 ° 1 ks

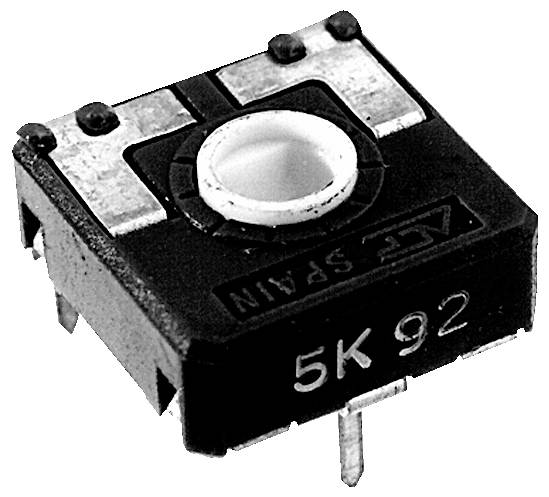

Malá elektronická súčiastka označená '5K 92', pravdepodobne potenciometer alebo prepínač, s kruhovým ovládačom a troma kovovými kolíkmi pre pripojenie do obvodu.

Kategória výrobku

uhlíkový trimer

Odpor

100 kΩ

Charakteristika

lineárny

Zaťažiteľnosť

0.25 W

Uhol otáčania (mechanický)

265 °

Datasheety: (PDF)

Doručenie: Št 10. 9.

255 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (0,44804 € / kus)

0,45 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Horizontálny elektrický regulátor ACP RM10/12,5 100K

Dodatočné informácie:

Technické parametre

Použitie: 14 mm potenciometre sa používajú hlavne v riadiacich aplikáciách na rôznych trhoch:
• Elektronické domáce spotrebiče, kúrenie, vetranie a klimatizácia (HVAC), termostaty
• Automobilový priemysel: ovládanie HVAC, ovládanie osvetlenia (nastavenie polohy a senzory), stmievače, ovládanie vyhrievania sedadiel
• Priemyselná elektronika: multimetre, osciloskopy, časové relé, meracie a testovacie zariadenia
ESD balenie: Bez ESD
Séria: CA14
Dizajn: horizontálny
Os: Drážkovaný otvor
Tolerancia odporu: 20%
Krivka odporu: lineárna
Menovitý výkon: 0,25 W
Medzné napätie: 250 V
Prístup zvrchu.
Uhol natočenia, mechanický: 265 °
Uhol otáčania, elektrický: 245 °
Rázová pevnosť: 10 Ncm
Krútiaci moment: 2,5 Ncm

Kategória výrobku: uhlíkový trimer

Vlastnosti potenciometra: prachotesný

Odpor: 100 kΩ

Charakteristika: lineárny

Zaťažiteľnosť: 0.25 W

Medzné napätie: 250 V

Uhol otáčania (elektrický): 245°

Uhol otáčania (mechanický): 265°

Tolerancia ±: 20 %

Šírka: 14.0 mm

Raster (rozteč): 12.5 mm

Rozmer.: (d x š) 14.0 mm x 14.0 mm

Obsah: 1 ks

Typ: CA14NV12,5-100KA2020

Spĺňa RoHS: áno

Dĺžka: 14.0 mm

Spôsob montáže: motnáž na plošný spoj

Prevádzková teplota (max.): 70 °C

Prevádzková teplota (min.): -25 °C

Skúšobné značky: DIN 41450-1-4-5

Na stiahnutie

Datasheet

Datasheet 3464471 ACP uhlíkový trimer prachotesný lineárny 0.25 W 100 kΩ 245 ° 265 ° 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3464471 ACP uhlíkový trimer prachotesný lineárny 0.25 W 100 kΩ 245 ° 265 ° 1 ks

Popis

Horizontálny zastrihávač uhlíkových vrstiev ACP RM10/12,

Tento text bol preložený strojovo.

Prevedenie

• Odporový prvok vyrobený z plastovej uhlíkovej fólie na vysoko flexibilnej vodivej fólii (zastrihávač uhlíkovej fólie)
• odolný voči vlhkosti a mechanickému namáhaniu
• Plne zapuzdrené puzdro zabraňuje vniknutiu prachu, kolofónie alebo iných škodlivých látok
• Kovové časti vyrobené z neželezných kovov zabraňujú oxidácii a zvyšujú spájkovateľnosť
• veľmi dobrý kontakt medzi svorkami a substrátom znižuje prechodový odpor
• Použité plasty sú odolné voči čistiacim roztokom a spomaľujú horenie podľa triedy horľavosti HB podľa UL94
• Veľmi mäkký, plynulý chod brúsky po celej dráhe
• obdĺžnikový tvar umožňuje automatické vkladanie
• Dvojitý stierač v strednej polohe v stave pri dodaní
• Polohu ukazovateľa je možné odčítať na vytlačenej stupnici.
