Aim TTi FX100DP laboratórny zdroj s nastaviteľným napätím, 0 - 42 V, 1 mA - 6 A, 210 W, možné diaľkovo ovládať, OVP, kom

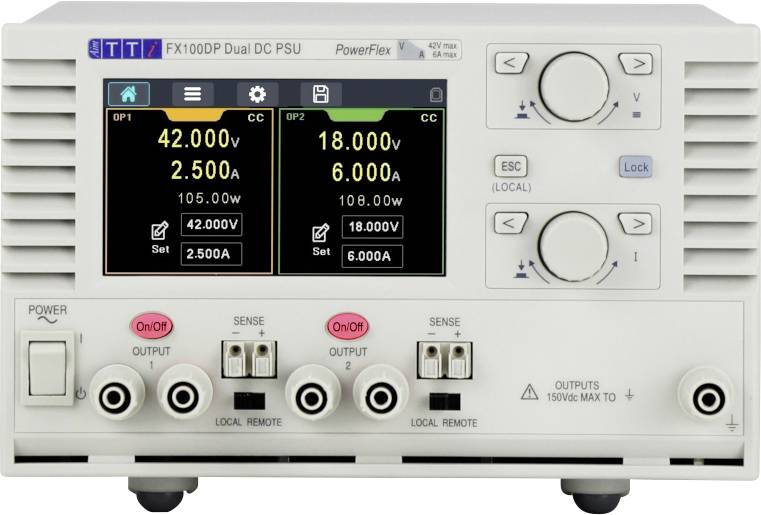

Elektronické meracie zariadenie s dvoma digitálnymi displejmi. Ľavá strana: 42V, 2,5A. Pravá strana: 18V, 0,006A. Tlačidlá a konektory dole.

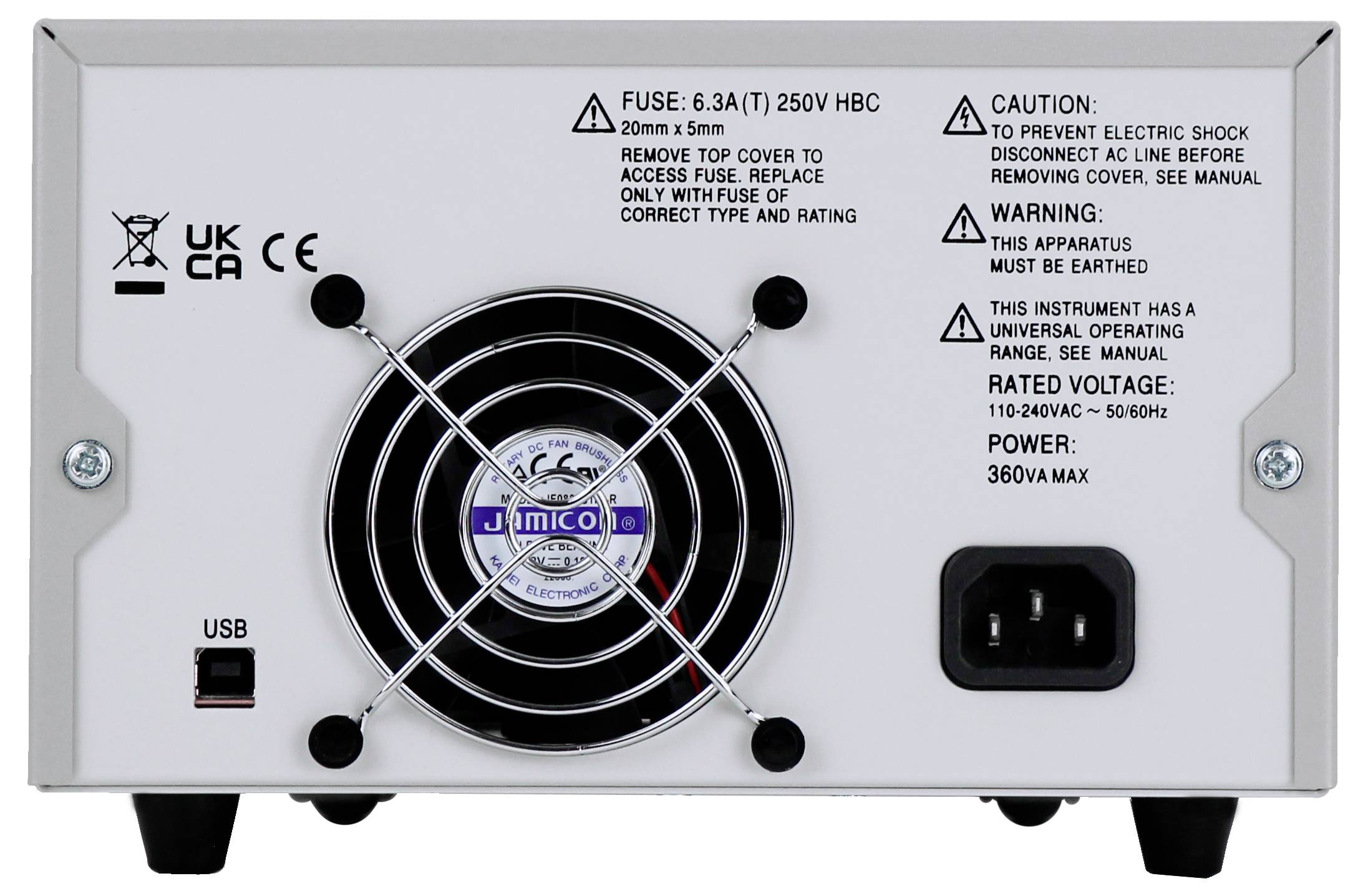

Zadná strana počítačového napájacieho zdroja s ventilátorom, USB portom, vstupom pre sieťový kábel a bezpečnostnými pokynmi. Napätie: 110-240V, max. 360VA.

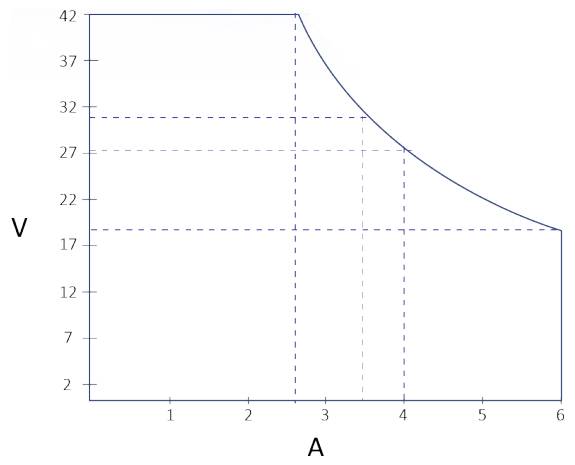

Graf znázorňuje krivku so znižujúcim sa sklonom od bodu (1,42) do bodu (5,27) v súradnicovom systéme. Osi sú A (x) a V (y).

Obrázok zobrazuje trojnásobne nastaviteľný DC zdroj s digitálnym displejom pre napäťové a prúdové hodnoty, pod ktorým je diagram a logá.

1/4

Datasheety: (PDF)

Doručenie: Št 10. 9.

7 Ks

Počet

Celkom (711,38 € / kus)

711,38 €

bez DPH.

Doprava zadarmo

Už len 7 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

FX100DP

Až 105 W na výstup; Výstupy PowerFlex s automatickým prepínaním rozsahu PowerFlex: vyššie napätie alebo prúd v rámci pevného rozsahu výkonu
Ovládanie otočným gombíkom, dotykovým tlačidlom alebo diaľkovým ovládačom USB
Súčasné riadenie napätia a prúdu v reálnom čase
Okamžitý prístup k nastaveniam napätia/prúdu pre každý výstup
Sledovanie napätia V2 = V1, plus viacnásobné zapnutie/vypnutie
Nízke zvlnenie a šum na výstupe, typicky< 2 mV
Vysoké rozlíšenie nastavenia 1 mV a 1 mA
Premenlivé poruchy prepätia a nadprúdu na všetkých výstupoch
25 nastavení pamäte
Prepínateľná diaľková detekcia
Inteligentný ventilátor, nízka hlučnosť
USB diaľkové ovládanie, kompatibilné s SCPI
Bezplatný softvér na zaznamenávanie a ovládanie testovacieho mosta

Technické parametre

Nízkotlakový ventilátor; 25 nastavení v pamäti; Ovládanie otočným gombíkom, dotykovým tlačidlom alebo diaľkovým ovládačom USB; Výstupy PowerFlex s automatickým prepínaním rozsahu; Kompatibilné so SCPI

Typ: FX100DP

Kategória výrobku: laboratórny zdroj s nastaviteľným napätím

Počet výstupov: 2 x

: 210 W

Vlastnosti: možné diaľkovo ovládať
OVP
kompaktná forma

Rozmer.: (d x š x v) 300 x 214 x 140 mm

: bez certifikátu

Hmotnosť: 4350 g

Výstupné napätie (max.): 42 V

Výstupné napätie (min.): 0 V

Výstupné napätie 2 (max.): 42 V

Výstupné napätie 2 (min.): 0 V

Výstupný prúd (max.): 6 A

Výstupný prúd (min.): 1 mA

Šírka: 214 mm

V: 140 mm

Dĺžka: 300 mm

Max. teplota: 40 °C

Min. teplota: 5 °C

Na stiahnutie

Datasheet

Datasheet 3411198 Aim TTi FX100DP laboratórny zdroj s nastaviteľným napätím, 0 - 42 V, 1 mA - 6 A, 210 W, možné diaľkovo ovládať, OVP, kom

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3411198 Aim TTi FX100DP laboratórny zdroj s nastaviteľným napätím, 0 - 42 V, 1 mA - 6 A, 210 W, možné diaľkovo ovládať, OVP, kom

Informácie

Informácie 3411198 Aim TTi FX100DP laboratórny zdroj s nastaviteľným napätím, 0 - 42 V, 1 mA - 6 A, 210 W, možné diaľkovo ovládať, OVP, kom

Popis

FLEXIBILNÝ VÝKON
Srdcom série FX je pokročilá technológia PowerFlex od spoločnosti Aim-TTi. Je vybavený inteligentným automatickým nastavením rozsahu, ktoré dynamicky upravuje prevádzkový rozsah v rámci výkonu kanála 105 W. To zaisťuje optimálnu účinnosť a výkon a umožňuje používateľom presne prispôsobiť výkon požiadavkám aplikácie.

VYSOKÉ NASTAVENIE ROZLÍŠENIA
Pre aplikácie vyžadujúce najvyššiu presnosť a rozlíšenie sú k dispozícii až 5-miestne nastavovacie a meracie funkcie pre napätie a prúd.
Rozlíšenie je 1 mV/1 mA.

KOMPAKTNÝ A ĽAHKÝ DIZAJN
Modely FX boli vyvinuté špeciálne pre vaše pracovisko. Vďaka kompaktným rozmerom (200 x 140 x 300 mm (Š x V x H)) nezaberajú zbytočné miesto na pracovnom stole ani na poličke. Nízkotlakový systém chladenia ventilátorom udržiava zariadenia chladné bez zvýšenia hluku.

BEZKONKURENČNÁ VŠESTRANNOSŤ A OVLÁDANIE
Séria FX nanovo definuje interakciu s používateľom vďaka intuitívnej 4,3-palcovej farebnej dotykovej obrazovke, ktorá umožňuje presné nastavenie jediným klepnutím. Pre tých, ktorí uprednostňujú hmatový zážitok, ponúka séria aj živé nastavenie pomocou otočných ovládačov pre praktický pocit.

SLEDOVANIE NAPÄTIA
Všetky výstupy sú úplne nezávislé a izolované. Je však možné nakonfigurovať napájací zdroj tak, aby napätie na výstupe 2 automaticky sledovalo napätie na výstupe 1.

VIACNÁSOBNÉ ZAP/VYP
Mnoho obvodov sa môže poškodiť, ak je prítomná jedna napäťová koľajnica bez druhej.
Okrem jednotlivých tlačidiel zapnutia/vypnutia pre výstupy je k dispozícii funkcia viacnásobného zapnutia/vypnutia, ktorá umožňuje zapnúť alebo vypnúť jeden alebo viac výstupov jedným tlačidlom.

TVORBA PRIEMERNEJ HODNOTY AMPÉRMETRA
Pri meraní rýchlo sa meniacich zaťažení môže byť ťažké získať užitočné hodnoty pomocou digitálneho ampérmetra.
Výberom priemerovania sa stabilizuje nameraná hodnota zobrazením priemeru z viacerých nameraných hodnôt, čím sa znižuje rýchlosť a rozsah odchýlky.

SPUSTENIE OVP A OCP
Každý výstup má variabilné spúšťače prepätia a nadprúdu.
Na rozdiel od nastavenia limitu, nastavenie spúšťača vypne výstup a poskytuje inú úroveň ochrany.

Tento text bol preložený strojovo.
