Aim TTi FX100TP laboratórny zdroj s nastaviteľným napätím, 0 - 42 , 1 mA - 6 A, 246 W, možné diaľkovo ovládať, OVP, komp

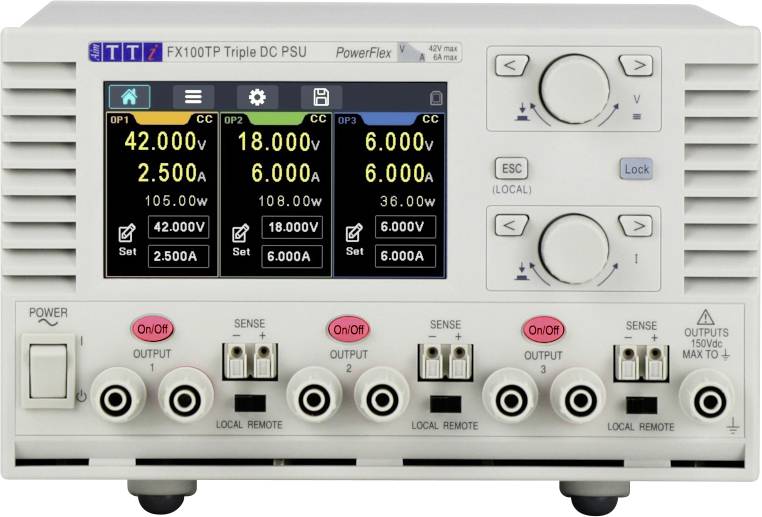

Elektronické meracie zariadenie s digitálnym displejom zobrazuje napäťové hodnoty pre tri kanály. Ovládacie prvky a konektory na prednej strane sú viditeľné.

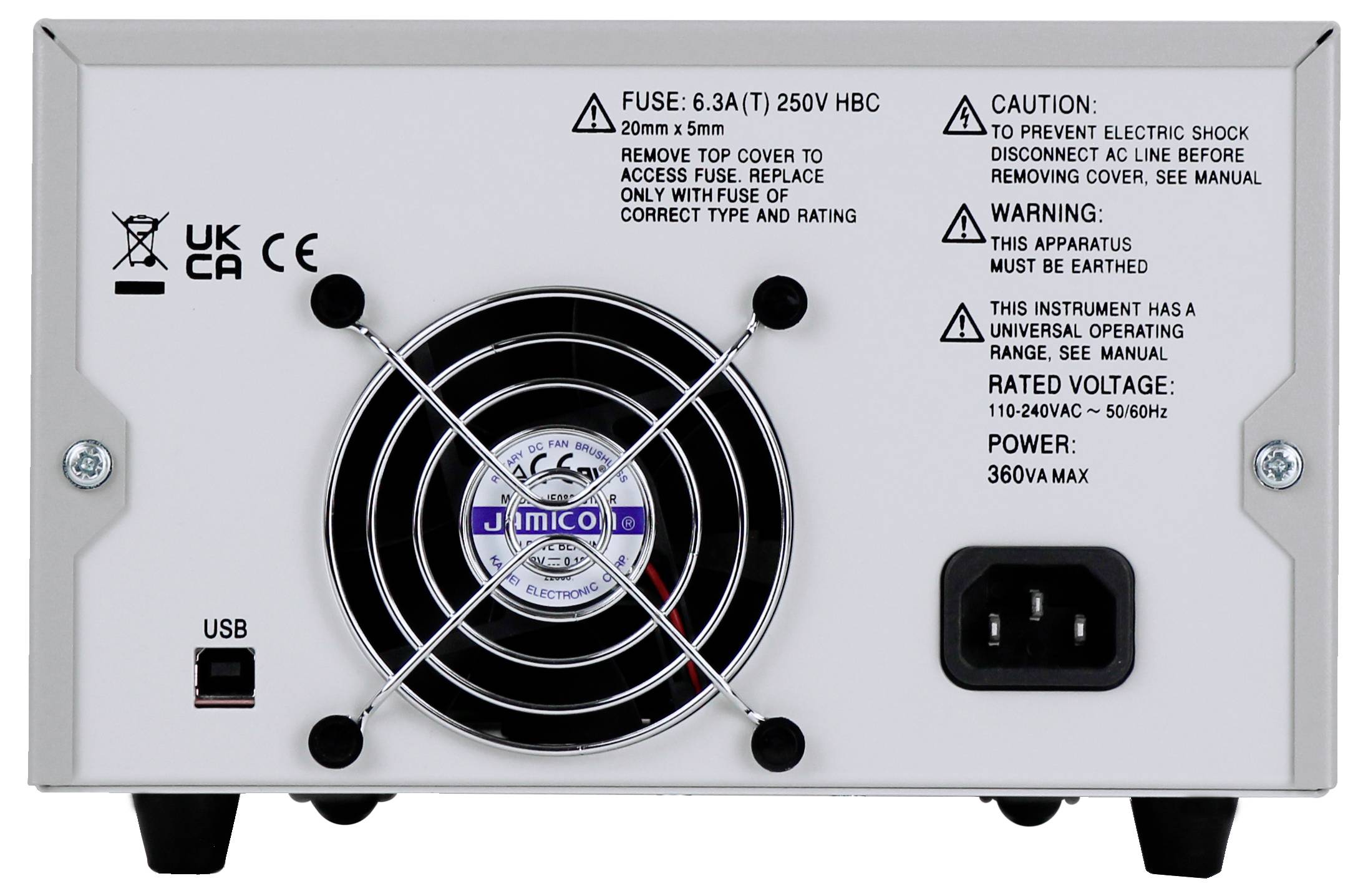

Pohľad zozadu na elektronické zariadenie s ventilátorom, USB portom a sieťovou zásuvkou. Obsahuje výstražné a bezpečnostné upozornenia pre používanie.

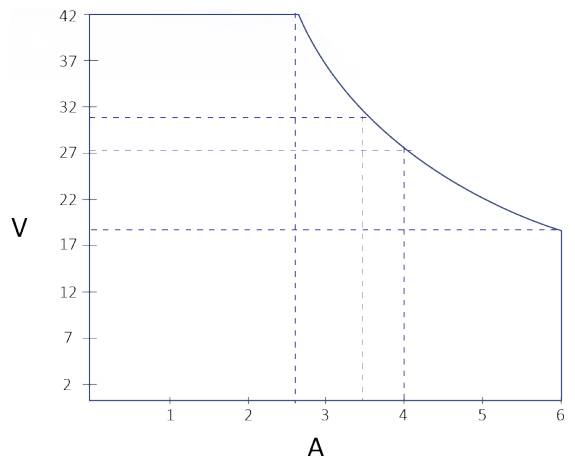

Graf zobrazuje klesajúcu krivku v súradnicovom systéme V-A, kde hodnoty V sú od 0 do 42 a hodnoty A od 0 do 6. Zodpovedá výkonovej krivke.

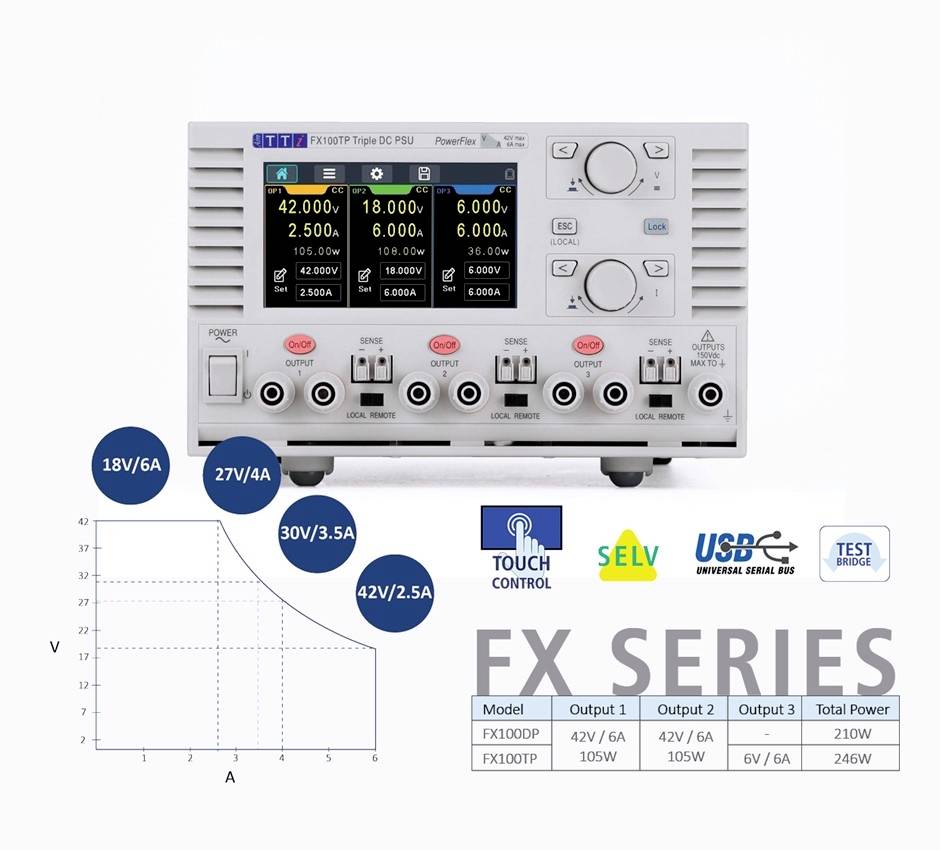

Napájací zdroj s tromi indikátormi napätia a prúdu. Konektory dole. Diagram znázorňuje rozsah výkonu. Text 'FX SÉRIA'.

1/4

Datasheety: (PDF)

Doručenie: Pi 2. 10.

1 Ks

Počet

Celkom (844,72 € / kus)

844,72 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

FX100TP

Celkový výkon 246 wattov v kompaktnom puzdre
Dva výstupy PowerFlex s výkonom 105 wattov
Až 42 V alebo až 6 A na výstup na kanáloch 1 a 2
Tretí výstup s 6 V/6 A/36 W
Nízky výstupný šum a nízke zvlnenie
Vysoké rozlíšenie nastavenia 1 mV a 1 mA
Poruchy spôsobené premenlivým prepätím a nadprúdom (OVP a OCP)
25 nastavení pamäte
Voliteľné sledovanie napätia – Napätie na kanáli 2 sa môže automaticky riadiť nastavením kanála 1
Voliteľné priemerovanie ampérmetra
Prepínateľné diaľkové meranie na všetkých výstupoch
Grafický LCD umožňuje súčasné nastavenie a meranie výstupného výkonu
Ovládanie všetkých parametrov dotykovou obrazovkou alebo rotačným enkodérom
Individuálne alebo prepojené ovládanie zapnutia/vypnutia výstupov
Zámok predného panela zabraňuje náhodnému nastaveniu výstupov
3U pol-racková skriňa pre laboratórne použitie
Štandardné rozhranie USB s podporou príkazov SCPI
Softvér na ovládanie Test Bridge (bezplatné stiahnutie) – podpora FX od verzie 2.0.9

Technické parametre

Nízkotlakový ventilátor; 25 nastavení v pamäti; Ovládanie otočným gombíkom, dotykovým tlačidlom alebo diaľkovým ovládačom USB; Výstupy PowerFlex s automatickým prepínaním rozsahu; Kompatibilné so SCPI

Typ: FX100TP

Kategória výrobku: laboratórny zdroj s nastaviteľným napätím

Počet výstupov: 3 x

: 246 W

Vlastnosti: možné diaľkovo ovládať
OVP
kompaktná forma

Rozmer.: (d x š x v) 300 x 214 x 140 mm

: bez certifikátu

Hmotnosť: 4250 g

Výstupné napätie (max.): 42 V

Výstupné napätie (min.): 0 V

Výstupné napätie 2 (max.): 42 V

Výstupné napätie 2 (min.): 0 V

Výstupné napätie 3 (max.): 6 V

Výstupné napätie 3 (min.): 0 V

Výstupný prúd (max.): 6 A

Výstupný prúd (min.): 1 mA

Šírka: 214 mm

V: 140 mm

Dĺžka: 300 mm

Max. teplota: 40 °C

Min. teplota: 5 °C

Na stiahnutie

Datasheet

Datasheet 3411197 Aim TTi FX100TP laboratórny zdroj s nastaviteľným napätím, 0 - 42 , 1 mA - 6 A, 246 W, možné diaľkovo ovládať, OVP, komp

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3411197 Aim TTi FX100TP laboratórny zdroj s nastaviteľným napätím, 0 - 42 , 1 mA - 6 A, 246 W, možné diaľkovo ovládať, OVP, komp

Informácie

Informácie 3411197 Aim TTi FX100TP laboratórny zdroj s nastaviteľným napätím, 0 - 42 , 1 mA - 6 A, 246 W, možné diaľkovo ovládať, OVP, komp

Popis

Laboratórny zdroj napájania PowerFlex s trojitým výstupom a automatickým rozsahom

FLEXIBILNÝ VÝKON
Srdcom série FX je pokročilá technológia PowerFlex od spoločnosti Aim-TTi. Je vybavený inteligentným automatickým nastavením rozsahu, ktoré dynamicky upravuje prevádzkový rozsah v rámci výkonu kanála 105 W. To zaisťuje optimálnu účinnosť a výkon a umožňuje používateľom presne prispôsobiť výkon požiadavkám aplikácie.

VYSOKÉ NASTAVENIE ROZLÍŠENIA
Pre aplikácie vyžadujúce najvyššiu presnosť a rozlíšenie sú k dispozícii až 5-miestne nastavovacie a meracie funkcie pre napätie a prúd.
Rozlíšenie je 1 mV/1 mA.

KOMPAKTNÝ A ĽAHKÝ DIZAJN
Modely FX boli vyvinuté špeciálne pre vaše pracovisko. Vďaka kompaktným rozmerom (200 x 140 x 300 mm (Š x V x H)) nezaberajú zbytočné miesto na pracovnom stole ani na poličke. Nízkotlakový systém chladenia ventilátorom udržiava zariadenia chladné bez zvýšenia hluku.

BEZKONKURENČNÁ VŠESTRANNOSŤ A OVLÁDANIE
Séria FX nanovo definuje interakciu s používateľom vďaka intuitívnej 4,3-palcovej farebnej dotykovej obrazovke, ktorá umožňuje presné nastavenie jediným klepnutím. Pre tých, ktorí uprednostňujú hmatový zážitok, ponúka séria aj živé nastavenie pomocou otočných ovládačov pre praktický pocit.

SLEDOVANIE NAPÄTIA
Všetky výstupy sú úplne nezávislé a izolované. Je však možné nakonfigurovať napájací zdroj tak, aby napätie na výstupe 2 automaticky sledovalo napätie na výstupe 1.

VIACNÁSOBNÉ ZAP/VYP
Mnoho obvodov sa môže poškodiť, ak je prítomná jedna napäťová koľajnica bez druhej.
Okrem jednotlivých tlačidiel zapnutia/vypnutia pre výstupy je k dispozícii funkcia viacnásobného zapnutia/vypnutia, ktorá umožňuje zapnúť alebo vypnúť jeden alebo viac výstupov jedným tlačidlom.

TVORBA PRIEMERNEJ HODNOTY AMPÉRMETRA
Pri meraní rýchlo sa meniacich zaťažení môže byť ťažké získať užitočné hodnoty pomocou digitálneho ampérmetra.
Výberom priemerovania sa stabilizuje nameraná hodnota zobrazením priemeru z viacerých nameraných hodnôt, čím sa znižuje rýchlosť a rozsah odchýlky.

SPUSTENIE OVP A OCP
Každý výstup má variabilné spúšťače prepätia a nadprúdu.
Na rozdiel od nastavenia limitu, nastavenie spúšťača vypne výstup a poskytuje inú úroveň ochrany.

Tento text bol preložený strojovo.
