Aim TTi Iprober 520 meracia sonda pre osciloskopy 5 MHz 600 V

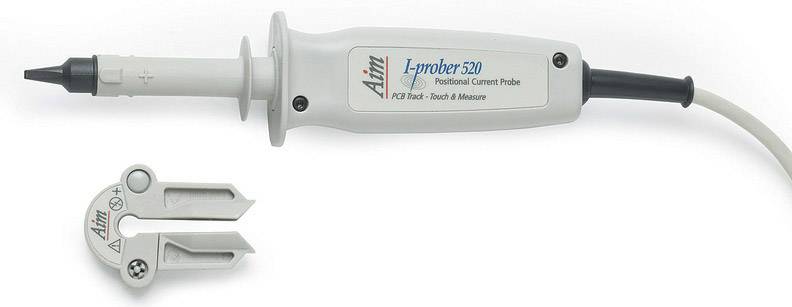

L-tvarový prúdový snímač s odnímateľnou voliteľnou príslušenstvom. Vhodný pre presné elektrické merania.

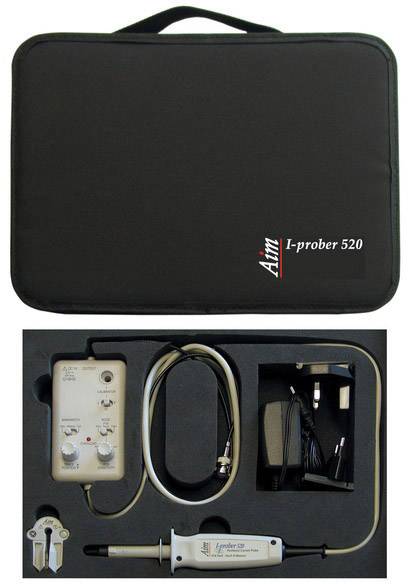

Taška na prenášanie s nápisom 'Aim I-prober 520'. Vnútri: meracie zariadenie s príslušenstvom vrátane sondy, káblov a sieťového adaptéra.

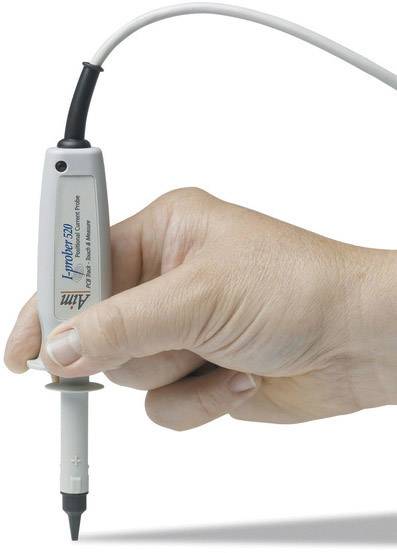

Ruka drží elektrickú meraciu sondu s káblom. Sonda sa používa na presné merania a testovanie elektronických zariadení.

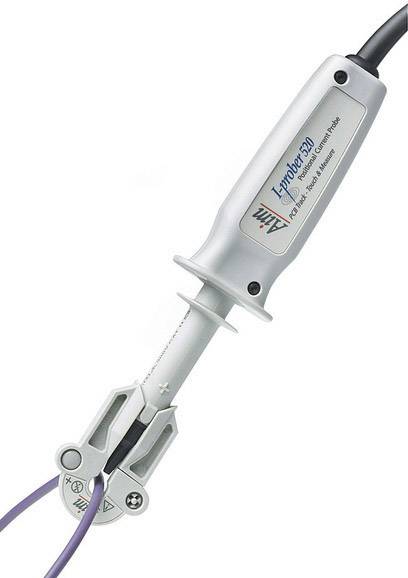

Elektronické meracie zariadenie s tienidlom a izolovanými káblami, pravdepodobne určené na zachytávanie elektrických signálov.

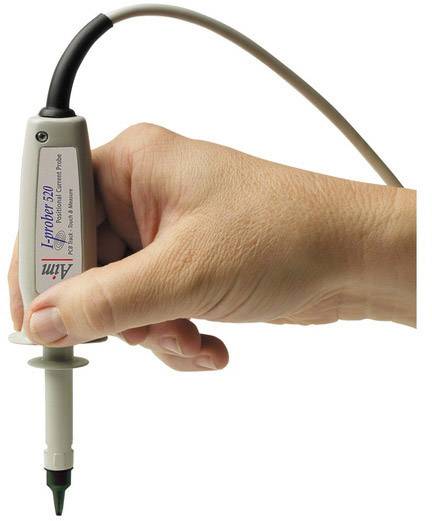

Jedna ruka drží elektronickú meraciu sondu; zariadenie slúži na meranie elektrického prúdu.

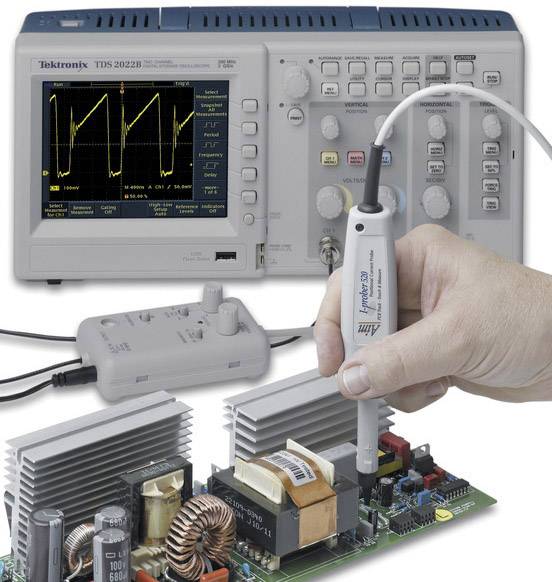

'Osciloskop zobrazuje diagram signálu pomocou sondy, ktorá kontroluje dosku plošných spojov. Elektronické komponenty sú viditeľné.'

1/10

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (898,37 € / kus)

898,37 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

meracia sonda pre osciloskop

Bandwidth5 MHz
Široký dynamický rozsah od 10 mA do 20 A od vrcholu k vrcholu
Vhodný na monitorovanie a meranie prúdu v koľajniciach plošných spojov, v komponentoch vedenia av pozemných rovinách

Technické parametre

Kategória výrobku: meracia sonda pre osciloskopy

Šírka pásma: 5 MHz

Menovité napätie: 600 V

: bez certifikátu

Dĺžka kábla: 2.00 m

Kategória merania: CAT II 300 V

V: 155 mm

Dĺžka: 38 mm

Na stiahnutie

Datasheet

Datasheet 1926933 Aim TTi Iprober 520 meracia sonda pre osciloskopy 5 MHz 600 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1926933 Aim TTi Iprober 520 meracia sonda pre osciloskopy 5 MHz 600 V

Popis

Model I-Prober 520 dosahuje niečo úplne nové. Môže sledovať a merať prúdy v doskách plošných spojov a iných vodičoch, pre ktoré nie je možné použiť bežné prúdové svorky. I-Prober 520 umožňuje pozorovanie a meranie prúdov zo jednosmerného prúdu do 5 MHz jednoduchým umiestnením izolovaného hrotu na vodiča.

Tento text bol preložený strojovo.

Prevedenie

Meranie prúdu z izolovaného snímania vodiča Veľká šírka pásma od DC do 5MHz Nízka hlučnosť,<6 mA rms pri plnej šírke pásma.
Bezpečnostná úroveň do 300 V kat. II (600 V kat. I) Vhodný na pripojenie k akémukoľvek osciloskopu Vysoko presná, univerzálne použiteľná sonda H-poľa s vysokou presnosťou
