Name: Andreas Maier Schloss-u. Werkzeugfabrik 90043 súprava upínacích prvkov
Brand: AMF
SKU: 3759206

Andreas Maier Schloss-u. Werkzeugfabrik 90043 súprava upínacích prvkov-0

Andreas Maier Schloss-u. Werkzeugfabrik 90043 súprava upínacích prvkov-1

Andreas Maier Schloss-u. Werkzeugfabrik 90043 súprava upínacích prvkov-2

1/3

Kategória výrobku

súprava upínacích prvkov

Ø otvoru

8.6 mm

Vonkajšia dĺžka

141 mm

Celková dĺžka

185 mm

Šírka

185 mm

Nahlásiť právny incident

Hlavné benefity

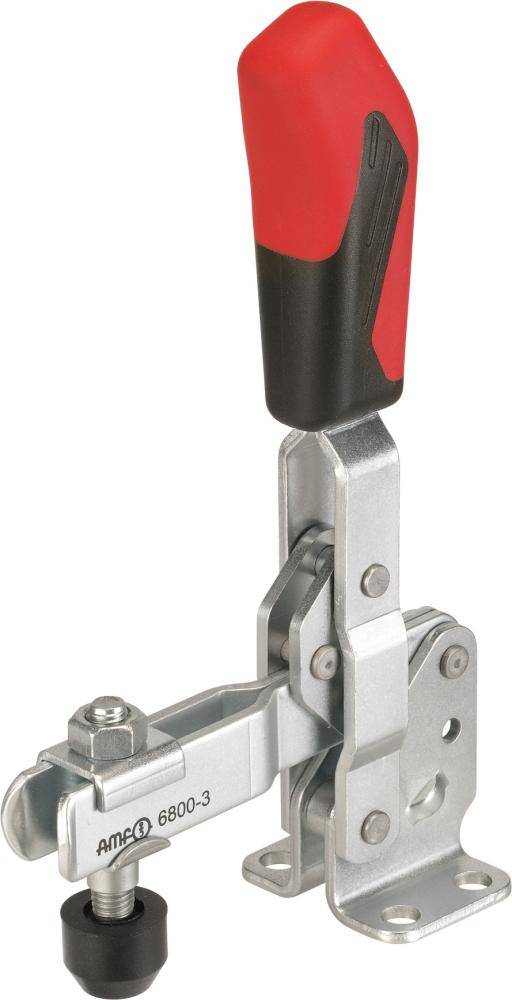

Vertikálne upínacie zariadenie 90043 veľkosť 4 Prídržná sila (F1) 1,7 kN Prídržná sila (F2) 3,0 kN Výška 221 mm Dĺžka 141 mm Prítlačná skrutka M 8 x

Prítlačná skrutka: M8 x 65
Dizajn: horizontálna základňa
Veľkosť nohy: 64 x 53 mm
Veľkosť: 4
Prídržná sila F1: 1,7 kN
Prídržná sila F2: 3 kN
Výška v roztiahnutom stave: 221 mm
Dĺžka v otvorenom stave: 141 x 130 mm
Značka: AMF
Výška upnutia: 42,5 mm

Technické parametre

Vertikálne upínacie zariadenie č. 6800 | Veľkosť 4 230 mm x 140 mm
Minimálne objednané množstvo: 1 ks.
Veľkosť: 4
Prídržná sila (F1): 1,7 kN
Prídržná sila (F2): 3,0 kN
Výška 221mm
Dĺžka: 141mm
Prítlačná skrutka: M 8 x 65
Uhol otvorenia α: 105°
Hmotnosť: 630g

Kategória výrobku: súprava upínacích prvkov

Ø otvoru: 8.6 mm

Vonkajšia dĺžka: 141 mm

Celková dĺžka: 185 mm

Šírka: 185 mm

UKCA: Nie je relevantné

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3759206 Andreas Maier Schloss-u. Werkzeugfabrik 90043 súprava upínacích prvkov

Popis

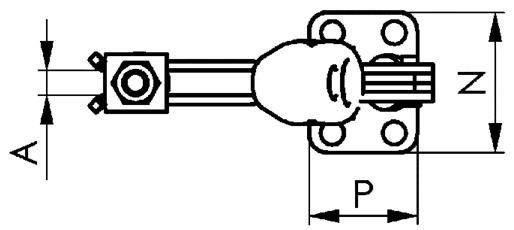

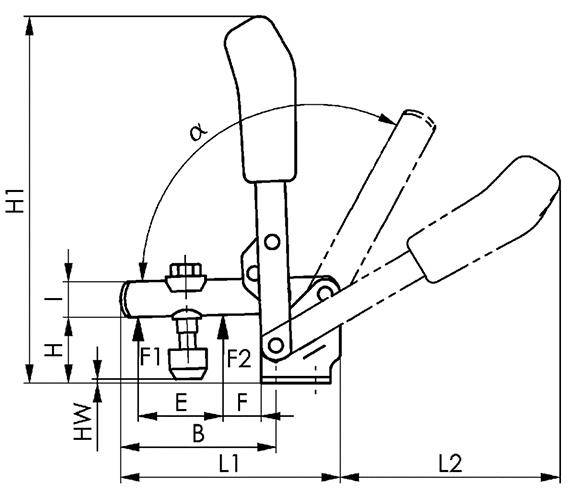

s horizontálnou základňou. Ďalšie technické špecifikácie: · F: 16 mm · a*: 60° · P: 53 mm · D: -mm · K: 13 mm · C: 32 mm · Šírka: 8,6 mm · a: 105° · F1: 1,7 kN · L2: 130 mm · HW min.: -6 mm · L1: 141 mm · Ja: 20 mm · F2: 3 kN · Š: 101 mm · M1: - · otvor-Ø 8,6 mm · Výška: 42,5 mm · N: 64 mm · V: 54 mm · M: 43,5 – 46,5 mm · A: 10 mm · V1: 221 mm · Hrúbka ... · Rozpätie krídel: 54 mm

Tento text bol preložený strojovo.
