Name: Andreas Maier Schloss-u. Werkzeugfabrik 94318 súprava upínacích prvkov
Brand: AMF
SKU: 3759202

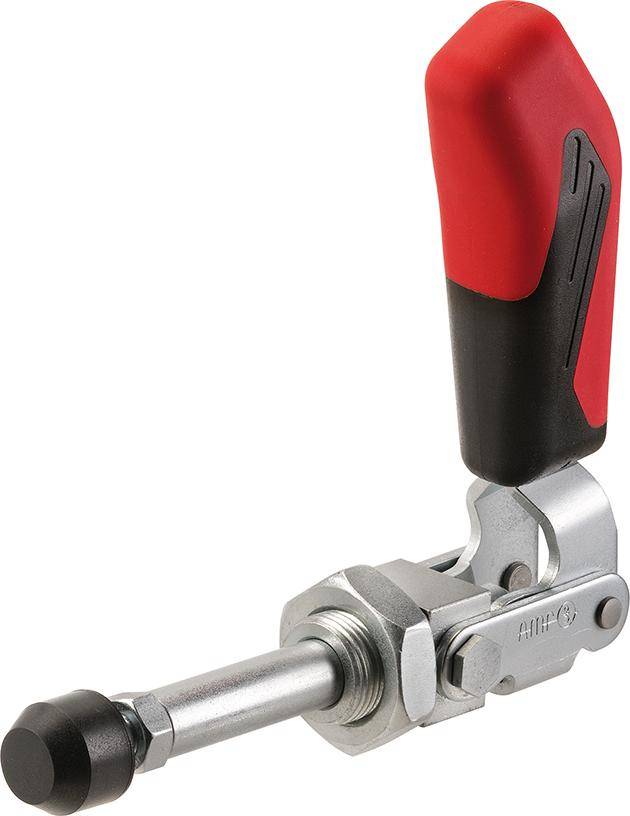

Andreas Maier Schloss-u. Werkzeugfabrik 94318 súprava upínacích prvkov-0

Andreas Maier Schloss-u. Werkzeugfabrik 94318 súprava upínacích prvkov-1

Andreas Maier Schloss-u. Werkzeugfabrik 94318 súprava upínacích prvkov-2

1/3

Kategória výrobku

súprava upínacích prvkov

Celková dĺžka

108 mm

Šírka

35 mm

UKCA

áno

Nahlásiť právny incident

Hlavné benefity

Svorka tlačnej tyče AMF č. 6844 veľkosť 3 krátka

Prítlačná skrutka: M8 x 35
Dizajn: krátky
Veľkosť: 3
Prídržná sila F1: 2,5 kN
Prídržná sila F2: 2,5 kN
Zdvih: 40 mm
Výška v roztiahnutom stave: 123 mm
Dĺžka v natiahnutom stave: 108 mm
Značka: AMF

Technické parametre

Veľkosť: 3
Prítlačná skrutka: M8 x 35
Zdvih: 40 mm
Dizajn: krátky
Značka: AMF
Prídržná sila F1: 2,5 kN
Výška v roztiahnutom stave: 123 mm
Dĺžka v natiahnutom stave: 108 mm
Prídržná sila F2: 2,5 kN

Kategória výrobku: súprava upínacích prvkov

Celková dĺžka: 108 mm

Šírka: 35 mm

UKCA: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3759202 Andreas Maier Schloss-u. Werkzeugfabrik 94318 súprava upínacích prvkov

Popis

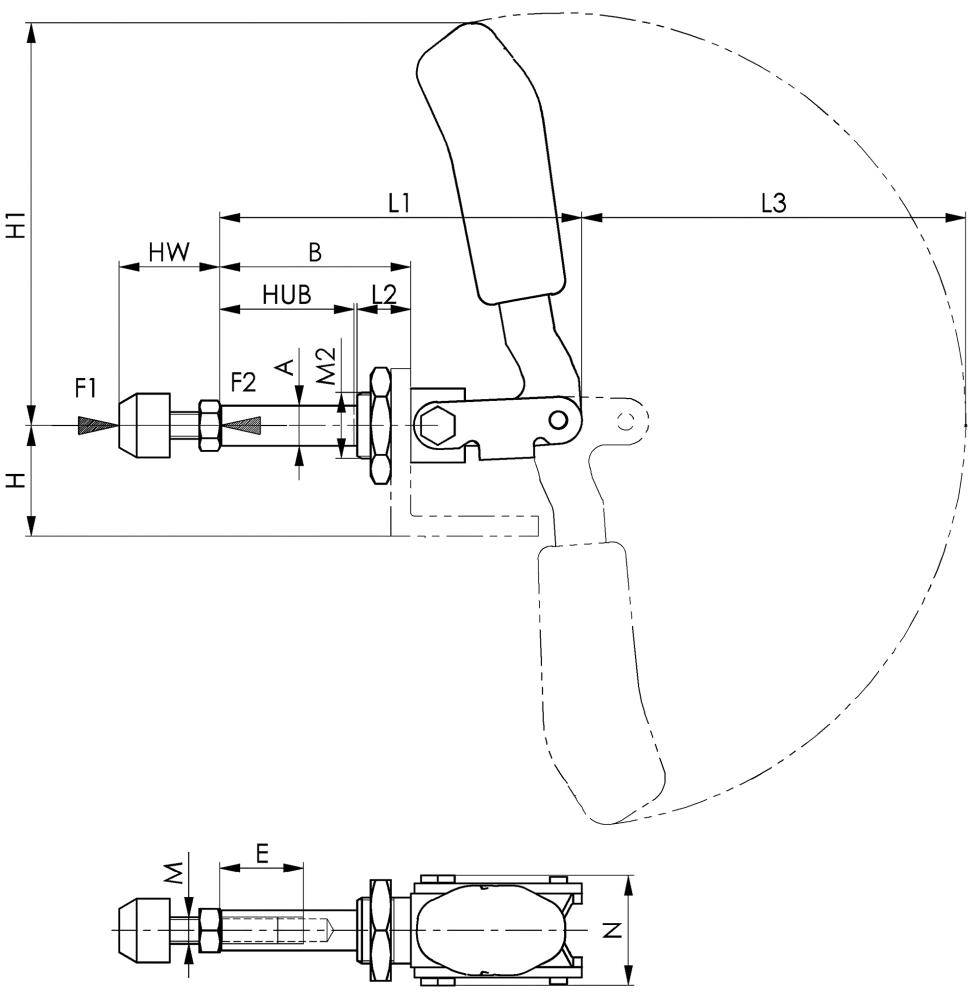

krátky dizajn · Tlačné a ťahové svorky · s dlhým vedením tlačnej tyče · Svorku je možné pripevniť na plechové steny alebo zaskrutkovať do telies upínacích prípravkov so závitovou čelnou plochou. · Verzia z nehrdzavejúcej ocele dostupná na požiadanie. Ďalšie technické špecifikácie: · F2: 2,5 kN · L3: 115 mm · Š: 57 mm · Celková výška: 128 mm · N: 33 mm · E: 25 mm · M: M8 mm · A: 12 mm · F1: 2,5 kN · M2: M20x1,5 mm · L2: 16 mm · V1: 123 mm · Minimálna HW: 22 mm · L1: 108 mm · Hrúbka H max.: 35 mm

Tento text bol preložený strojovo.
