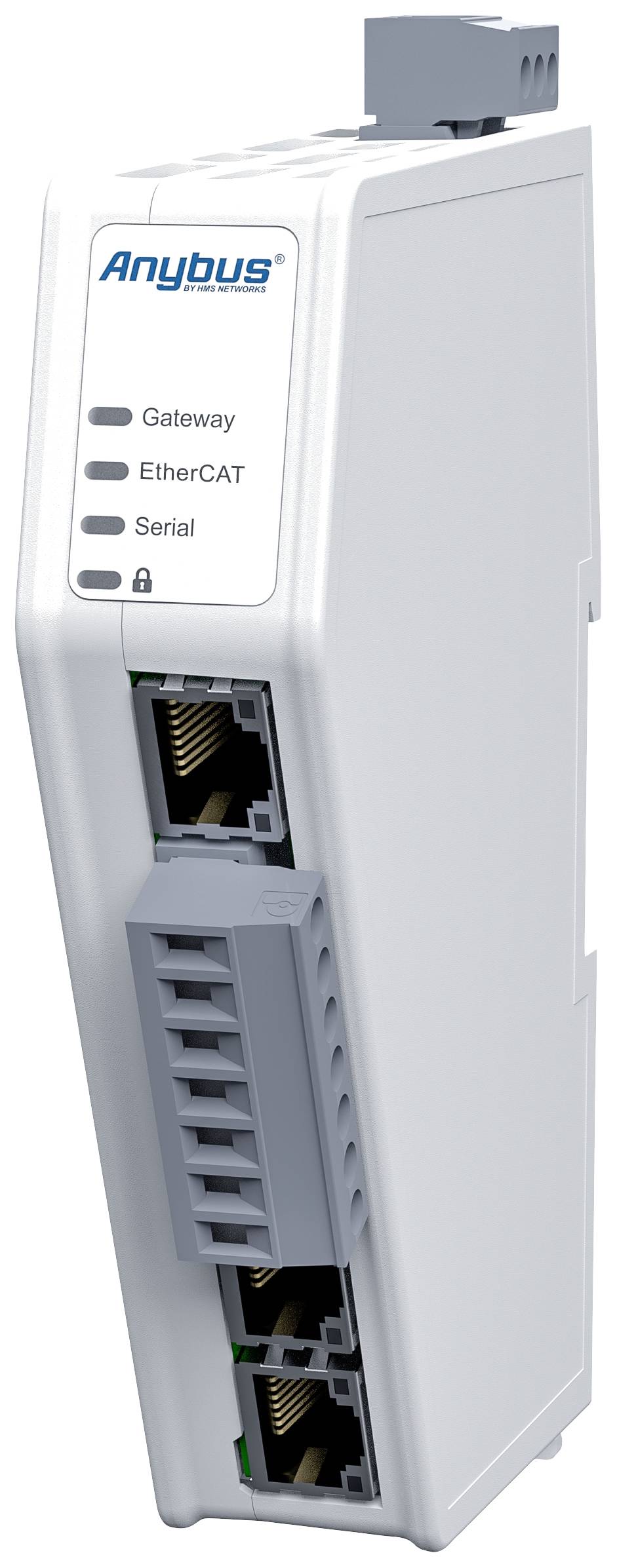

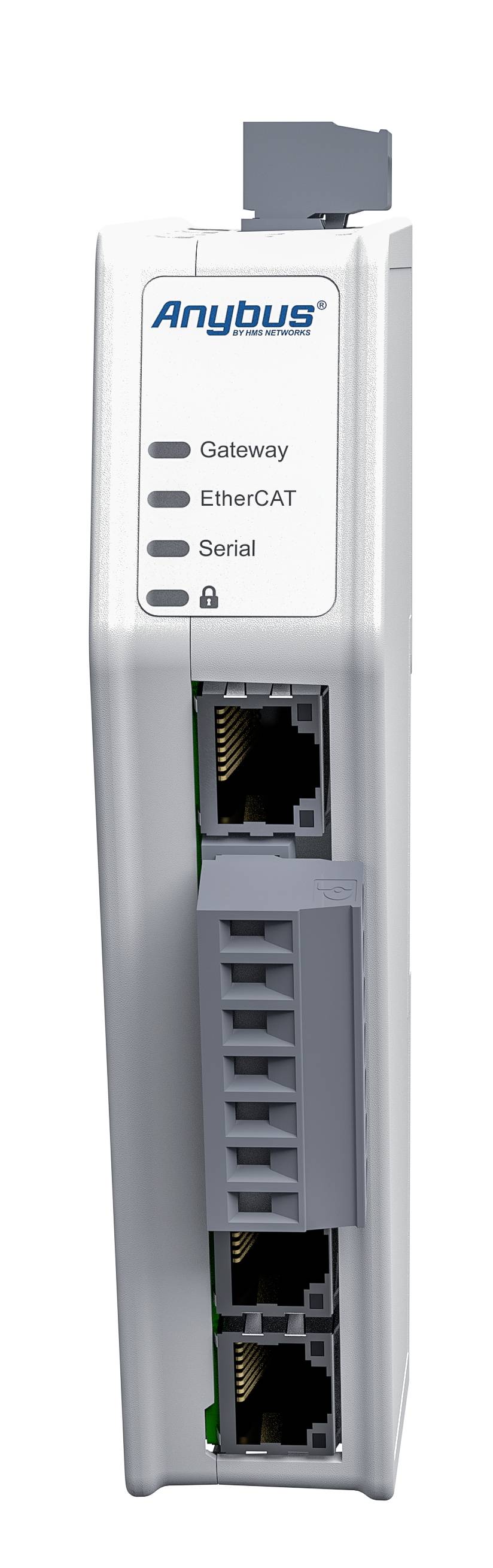

Anybus ABC3061 sériový prevodník RS-485, RS-232, Modbus-RTU, EtherCAT, 24 V DC/AC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (605,69 € / kus)
605,69 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Anybus Communicator - EtherCAT
- Prenos až 1 486 bajtov v oboch smeroch
- Konvertuje štandardné a proprietárne protokoly RS-232/485
- Webové konfiguračné rozhranie drag-and-drop
- Priemyselný teplotný rozsah od -25 do +70 °C
- Osvedčená technológia Anybus: sieťový procesor NP40
Technické parametre
- Rozmery (D x Š x V) so sériovým portom a zástrčkou: 98 x 27 x 144 mm
- Čistá hmotnosť: 150 g
- Tlačidlá a spínače: Resetovacie tlačidlo a bezpečnostný spínač
- LED: Zobrazenie stavu pre bránu, ako aj pre sieť 1 a sieť 2
- Trieda ochrany IP: IP20
- Materiál puzdra: PC ABS, UL 94 VO
- Montáž: DIN lišta (35 * 7,5/15)
- ŽIVOTNÉ PROSTREDIE
- Prevádzková teplota: -25 až 70°C
- Skladovacia teplota: 40 až 85 °C
- Relatívna vlhkosť: 0-95% bez kondenzácie
- Inštalačná výška: do 2 000 m
- Spotreba prúdu: Typické hodnoty: 160 mA pri 24 V, maximálne 400 mA pri 12 V
- Napájanie: 3-kolíková skrutková svorka
- Ochrana: ochrana proti prepólovaniu a skratu
- SÉRIOVÝ PORT RS232/485
- Pripojenia: 1 x RS232/RS485
- Prenosová rýchlosť: 1200 bps až 128 kbps
- Maximálny počet staníc: 31
- Izolácia: Galvanická izolácia
- Konektor: 7-pinový Phoenix konektor
- Maximálny počet uzlov: 31
- MODBUS RTU
- Prevádzkový režim: master
- Podporované funkcie: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Maximálny počet príkazov: 150
- Veľkosť vstupných dát: 1 024 bajtov
- Veľkosť výstupných dát: 1 024 bajtov
- ETHERNETOVÉ PRIPOJENIA
- Pripojenia: 2+2 x Ethernet
- Izolácia: Galvanická izolácia
- Prenosová rýchlosť: 10/100 Mbit/s plne duplexná
- Konektor: RJ45
- Prepínač: Prepínač s dvomi portami
- ETHERCAT
- Prevádzkový režim: EtherCAT slave podľa IEC 61158 typ 12 (ETG.1000)
- Režimy adresovania: Logický, Node a Position
- Režim synchronizácie: Voľný chod
- Veľkosť vstupných dát: 1 486 bajtov
- Veľkosť výstupných dát: 1 486 bajtov
- Redundancia siete: Device Level Ring (DLR), založené na majáku
- Minimálna doba cyklu: 100 μs
- Funkcie: Podporuje CANopen cez EtherCAT (CoE)
- Súbor ESI: Súčasnosť
- CERTIFIKÁCIE A ŠTANDARDY
- UL: Číslo súboru CULUS E214107
- CE: 2014/30/EÚ
- KC: Komunikátor RR-ABJ
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
- Prostredie: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, Kabína IEC 60068-2-78, Kabína IEC 60068-2-78
- Vibrácie a otrasy: IEC 60068-2-27, IEC 60068-2-6
- Likvidácia: WEE
- KONFIGURÁCIA
- Konfiguračný softvér: Webová konfigurácia
- Konfiguračné porty: Vyhradený 10/100 Mbps RJ45 Ethernet konfiguračný port a ďalšie ethernetové porty
- BEZPEČNOSŤ
- Zabezpečené spustenie: Zabezpečuje pravosť softvéru
- Security Switch: Fyzický prepínač, ktorý povoľuje/zakazuje prístup k webovému konfiguračnému rozhraniu
- Kategória výrobku
sériový prevodník
- Rozhranie
RS-485
RS-232
Modbus-RTU
EtherCAT
- Typ
ABC3061
- Prevádzkové napätie
24 V DC/AC
- Max. prevádzková teplota
+70 °C
- Min. prevádzková teplota
-25 °C
- Prevádzková teplota
-25 do +70 °C
- Rozmer.
(š x v) 27 mm x 144 mm
- Max. odber prúdu
400 mA
- V
144 mm
- Šírka
27 mm
- Číslo výrobcu
ABC3061
- Rozhranie
EtherCAT slave podľa IEC 61158 typ 12 (ETG.1000)
- Príkon prúdu
160 mA
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 2637482 Anybus ABC3061 sériový prevodník RS-485, RS-232, Modbus-RTU, EtherCAT, 24 V DC/AC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2637482 Anybus ABC3061 sériový prevodník RS-485, RS-232, Modbus-RTU, EtherCAT, 24 V DC/AC
Informácie
Informácie 2637482 Anybus ABC3061 sériový prevodník RS-485, RS-232, Modbus-RTU, EtherCAT, 24 V DC/AC
Popis
Pomocou Anybus Communicator môžete integrovať sériové zariadenia (RS-232/485) do siete EtherCAT. To si nevyžaduje žiadne zmeny na sériovom zariadení.
Konvertor protokolov dokáže prenášať veľké množstvo dát, ľahko sa konfiguruje vďaka webovému rozhraniu typu drag & drop a je založený na osvedčenej technológii Anybus.
Konvertuje takmer akýkoľvek sériový protokol
Komunikátor dokáže konvertovať takmer akýkoľvek sériový protokol, napr. protokoly master/slave ako Modbus RTU, ale aj protokoly Query/Response alebo Produce/Consume špecifické pre výrobcu.
Typické sériové aplikácie
Typickými sériovými aplikáciami sú napríklad frekvenčné meniče, snímače, akčné členy, ovládacie terminály, čítačky čiarových kódov, RFID čítačky alebo priemyselné váhy.
Prenos až 1 486 dátových bajtov
Trendom je prenášať čoraz viac dát. Preto je Anybus Communicator určený na prenos veľkého množstva dát. Dokáže odoslať 1 486 bajtov dát do nadradeného PLC a prijať 1 486 bajtov dát z PLC, celkovo je teda možné preniesť 2 972 bajtov. Vďaka podpore až 150 príkazov Modbus možno ľahko spracovať aj zložité konfigurácie s viacerými uzlami.
Drag and drop webové rozhranie
Konfigurácia prevodníka protokolov sa vykonáva rýchlo pomocou grafického webového používateľského rozhrania. Nie je potrebné inštalovať žiadny softvér. Stačí otvoriť svoj obľúbený webový prehliadač a začať.
Priemyselný teplotný rozsah
Rozsah priemyselnej prevádzkovej teploty -25 až +70 °C zaisťuje, že komunikátor presvedčí aj v náročných podmienkach.
Osvedčená technológia NP40
Základom komunikátora je osvedčený sieťový procesor Anybus NP40. NP40, ktorý sa používa v nespočetných vstavaných aplikáciách po celom svete, je priemyselným štandardom pre spoľahlivú priemyselnú komunikáciu.
bezpečnostný spínač
Aj pri sofistikovaných bezpečnostných opatreniach je ľudská chyba stále hlavnou príčinou narušenia bezpečnosti. Preto má komunikátor bezpečnostný prepínač, ktorý uzamkne konfiguráciu a zabráni prístupu do webového konfiguračného rozhrania. Po dokončení konfigurácie jednoducho posuňte bezpečnostný spínač do uzamknutej polohy. Potom sa rozsvieti LED visiaceho zámku na komunikátore.
Ethernetový konfiguračný port
Vďaka konfiguračnému portu Ethernet nie je potrebný žiadny špeciálny konfiguračný kábel. Spojenie s prevodníkom protokolov je tiež možné jednoducho nadviazať napr. B. na sledovanie sieťovej prevádzky.
Optimalizované pre montáž na DIN lištu
Tenký tvarový faktor, predné sieťové porty a skrutkovací konektor sériového kábla zaisťujú rýchlu a jednoduchú inštaláciu a pripojenie komunikátora.
diagnózy
Po otvorení webového rozhrania Communicator okamžite vidíte stav pripojenia k hornej priemyselnej sieti a sériového pripojenia. Môžete tiež vidieť stav jednotlivých sériových uzlov. Stránka seriálu a udalosti sa zaznamenávajú na účely analýzy.
podpora
Niekedy narazíte na problém, s ktorým potrebujete pomôcť. Preto sme do používateľského rozhrania zaradili stránku podpory s kontaktnými informáciami. K dispozícii je tiež tlačidlo na vytvorenie balíka podpory na uľahčenie riešenia problémov.
Tento text bol preložený strojovo.
Konvertor protokolov dokáže prenášať veľké množstvo dát, ľahko sa konfiguruje vďaka webovému rozhraniu typu drag & drop a je založený na osvedčenej technológii Anybus.
Konvertuje takmer akýkoľvek sériový protokol
Komunikátor dokáže konvertovať takmer akýkoľvek sériový protokol, napr. protokoly master/slave ako Modbus RTU, ale aj protokoly Query/Response alebo Produce/Consume špecifické pre výrobcu.
Typické sériové aplikácie
Typickými sériovými aplikáciami sú napríklad frekvenčné meniče, snímače, akčné členy, ovládacie terminály, čítačky čiarových kódov, RFID čítačky alebo priemyselné váhy.
Prenos až 1 486 dátových bajtov
Trendom je prenášať čoraz viac dát. Preto je Anybus Communicator určený na prenos veľkého množstva dát. Dokáže odoslať 1 486 bajtov dát do nadradeného PLC a prijať 1 486 bajtov dát z PLC, celkovo je teda možné preniesť 2 972 bajtov. Vďaka podpore až 150 príkazov Modbus možno ľahko spracovať aj zložité konfigurácie s viacerými uzlami.
Drag and drop webové rozhranie
Konfigurácia prevodníka protokolov sa vykonáva rýchlo pomocou grafického webového používateľského rozhrania. Nie je potrebné inštalovať žiadny softvér. Stačí otvoriť svoj obľúbený webový prehliadač a začať.
Priemyselný teplotný rozsah
Rozsah priemyselnej prevádzkovej teploty -25 až +70 °C zaisťuje, že komunikátor presvedčí aj v náročných podmienkach.
Osvedčená technológia NP40
Základom komunikátora je osvedčený sieťový procesor Anybus NP40. NP40, ktorý sa používa v nespočetných vstavaných aplikáciách po celom svete, je priemyselným štandardom pre spoľahlivú priemyselnú komunikáciu.
bezpečnostný spínač
Aj pri sofistikovaných bezpečnostných opatreniach je ľudská chyba stále hlavnou príčinou narušenia bezpečnosti. Preto má komunikátor bezpečnostný prepínač, ktorý uzamkne konfiguráciu a zabráni prístupu do webového konfiguračného rozhrania. Po dokončení konfigurácie jednoducho posuňte bezpečnostný spínač do uzamknutej polohy. Potom sa rozsvieti LED visiaceho zámku na komunikátore.
Ethernetový konfiguračný port
Vďaka konfiguračnému portu Ethernet nie je potrebný žiadny špeciálny konfiguračný kábel. Spojenie s prevodníkom protokolov je tiež možné jednoducho nadviazať napr. B. na sledovanie sieťovej prevádzky.
Optimalizované pre montáž na DIN lištu
Tenký tvarový faktor, predné sieťové porty a skrutkovací konektor sériového kábla zaisťujú rýchlu a jednoduchú inštaláciu a pripojenie komunikátora.
diagnózy
Po otvorení webového rozhrania Communicator okamžite vidíte stav pripojenia k hornej priemyselnej sieti a sériového pripojenia. Môžete tiež vidieť stav jednotlivých sériových uzlov. Stránka seriálu a udalosti sa zaznamenávajú na účely analýzy.
podpora
Niekedy narazíte na problém, s ktorým potrebujete pomôcť. Preto sme do používateľského rozhrania zaradili stránku podpory s kontaktnými informáciami. K dispozícii je tiež tlačidlo na vytvorenie balíka podpory na uľahčenie riešenia problémov.
Tento text bol preložený strojovo.
