Anybus ABC4090 konvertor rozhrania Priemyselný Ethernet, Brána, 24 V/DC

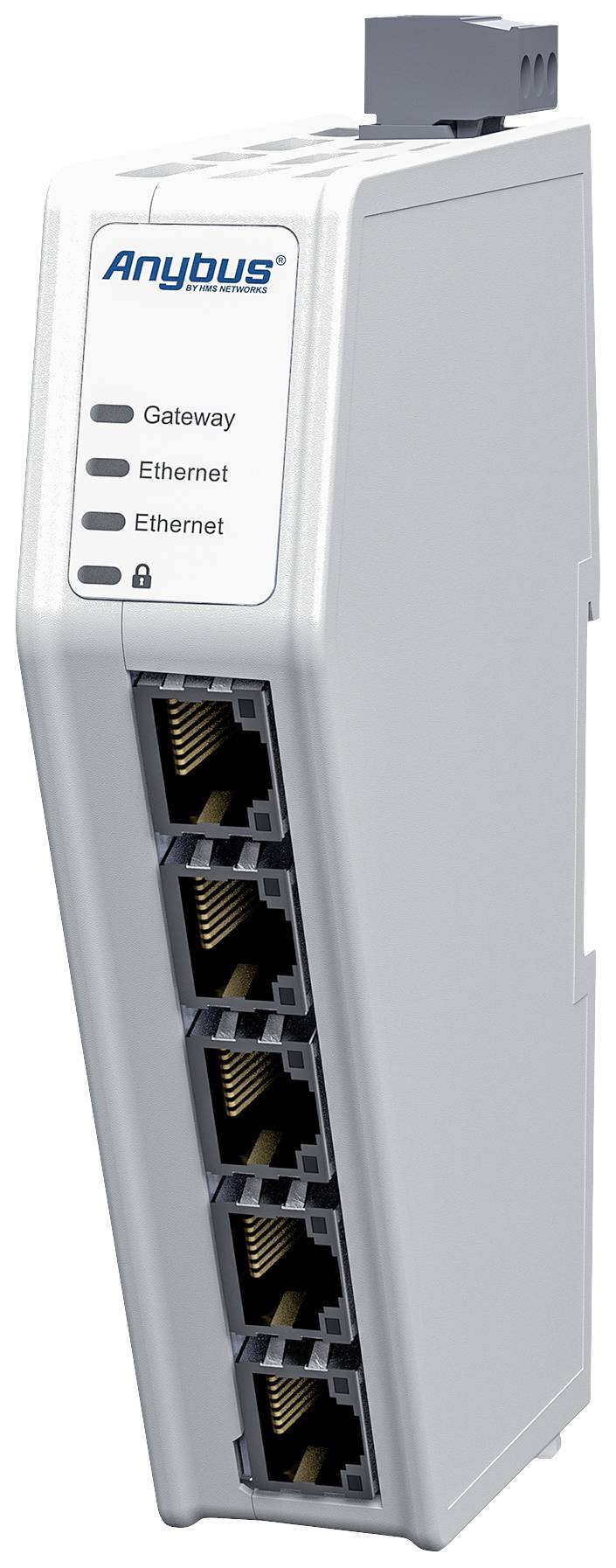

Sieťové zariadenie s viacerými ethernetovými portami a LED indikátormi pre bránu, ethernet a prevádzkový stav. Označené značkou 'Anybus'.

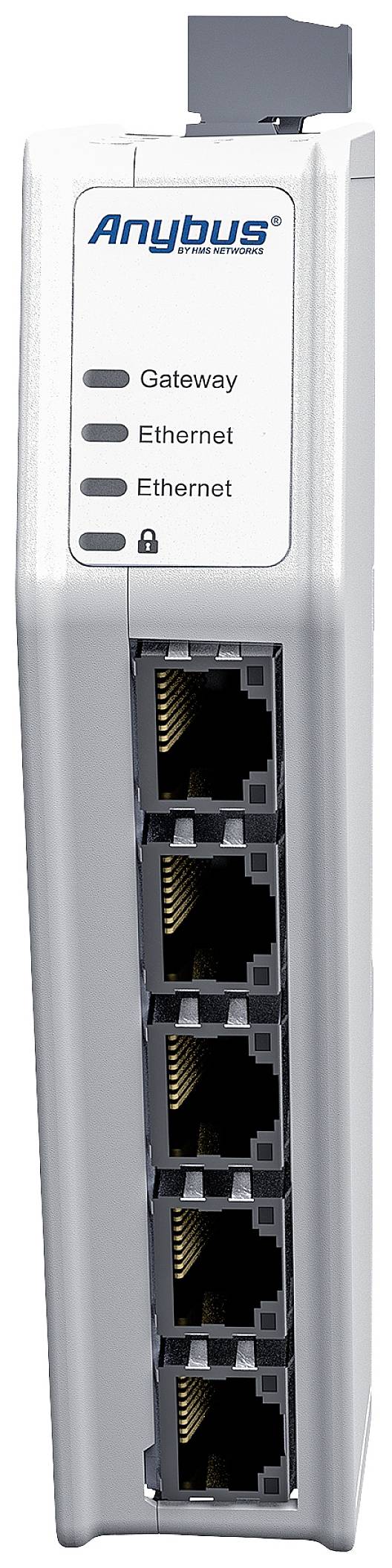

Sieťové prechodové zariadenie s názvom 'Anybus' s viacerými ethernetovými portmi, určené na prepájanie a prenos dát v sieťach.

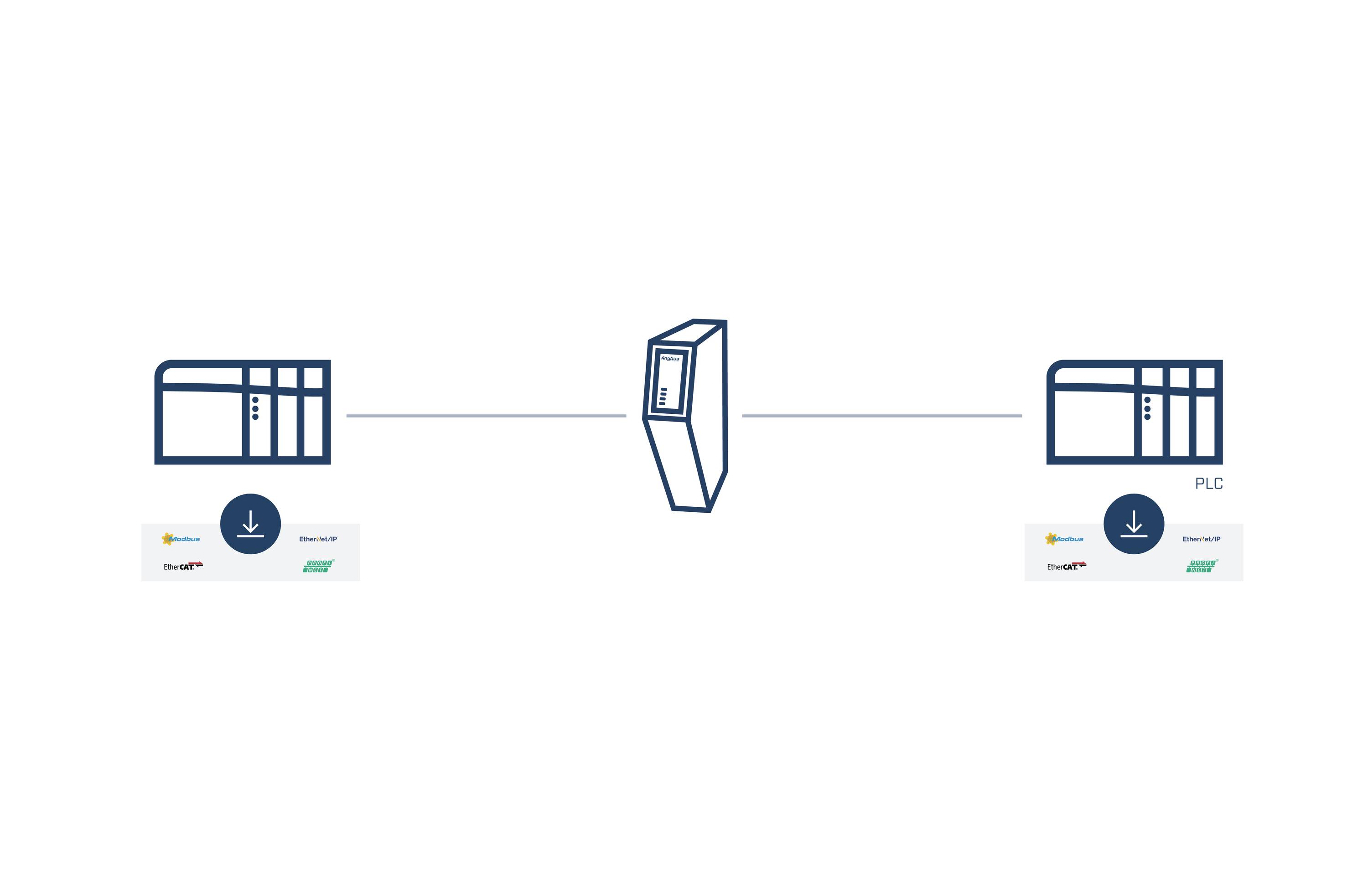

Diagram znázorňuje dve prepojené stroje a centrálny server. Stroje vpravo sú označené ako PLC, dole sú rôzne logá.

1/3

Datasheety: (PDF)

Doručenie: Ut 22. 9.

Počet

Celkom (695,12 € / kus)

695,12 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Rozmery (D x Š x V) so sériovým portom a napájacou zástrčkou: 98 x 27 x 144 mm
Čistá hmotnosť: 150 g
Tlačidlá a spínače: Resetovacie tlačidlo a bezpečnostný spínač
LED: Zobrazenie stavu pre bránu, ako aj pre sieť 1 a sieť 2
Trieda ochrany IP: IP20
Materiál puzdra: PC ABS, UL 94 VO
Montáž: DIN lišta (35 * 7,5/15)
ŽIVOTNÉ PROSTREDIE
Prevádzková teplota: -25 až 70°C
Skladovacia teplota: 40 až 85 °C
Relatívna vlhkosť: 0-95% bez kondenzácie
Inštalačná výška: do 2 000 m
Spotreba prúdu: Typické hodnoty: 160 mA pri 24 V, maximálne 400 mA pri 12 V
Napájanie: 3-kolíková skrutková svorka
Ochrana: ochrana proti prepólovaniu a skratu
ETHERNETOVÉ PRIPOJENIA
Pripojenia: 2+2 x Ethernet
Izolácia: Galvanická izolácia
Prenosová rýchlosť: 10/100 Mbit/s plne duplexná
Konektor: RJ45
Prepínač: Prepínač s dvomi portami
CERTIFIKÁCIE A ŠTANDARDY
UL: Číslo súboru CULUS E214107
CE: 2014/30/EÚ
KC: Komunikátor RR-ABJ
EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4 ,EN55032
Prostredie: IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-1 Ab, IEC 60068-2-2 Bb, IEC 60068-2-14 Nb, IEC 60068-2-30 Db, Kabína IEC 60068-2-78, Kabína IEC 60068-2-78
Vibrácie a otrasy: IEC 60068-2-27, IEC 60068-2-6
Likvidácia: WEE
KONFIGURÁCIA
Konfiguračný softvér: Webová konfigurácia
Konfiguračné porty: Vyhradený 10/100 Mbps RJ45 Ethernet konfiguračný port a ďalšie ethernetové porty
BEZPEČNOSŤ
Zabezpečené spustenie: Zabezpečuje pravosť softvéru
Security Switch: Fyzický prepínač, ktorý povoľuje/zakazuje prístup k webovému konfiguračnému rozhraniu

Kategória výrobku: konvertor rozhrania

Rozhranie: Priemyselný Ethernet
Brána

Typ: ABC4090

Prevádzkové napätie: 24 V/DC

Max. prevádzková teplota: +70 °C

Min. prevádzková teplota: -25 °C

Prevádzkové napätie: 12-30 V/DC

Prevádzková teplota: -25 do +70 °C

Rozmer.: (š x v) 27 mm x 144 mm

Max. odber prúdu: 400 mA

V: 144 mm

Šírka: 27 mm

Číslo výrobcu: ABC4090

Rozhranie: Konfigurovateľný priemyselný Ethernet
Sieťové kombinácie s EtherNet/IP, EtherCAT, Modbus TCP a PROFINET sú však možné po inštalácii príslušného firmvéru.

Príkon prúdu: 160 mA

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2637481 Anybus ABC4090 konvertor rozhrania Priemyselný Ethernet, Brána, 24 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2637481 Anybus ABC4090 konvertor rozhrania Priemyselný Ethernet, Brána, 24 V/DC

Informácie

Informácie 2637481 Anybus ABC4090 konvertor rozhrania Priemyselný Ethernet, Brána, 24 V/DC

Popis

Anybus Communicator Common Ethernet - Common Ethernet je konvertor priemyselných protokolov, ktorý umožňuje bezproblémovú výmenu dát medzi sieťami priemyselného Ethernetu, ako sú PROFINET, EtherNet/IP, Modbus TCP a EtherCAT. Komunikátor je z výroby nastavený tak, aby sa dáta mohli vymieňať medzi sieťou PROFINET a sieťou EtherNet/IP. Inštaláciou príslušného firmvéru sú však možné aj iné sieťové kombinácie s EtherNet/IP, EtherCAT, Modbus TCP a PROFINET.

Anybus Communicator zaisťuje spoľahlivý, bezpečný a rýchly prenos dát medzi rôznymi sieťami priemyselného Ethernetu a fieldbus. Tieto samostatné brány sa ľahko nasadzujú a umožňujú transparentnú výmenu údajov medzi PLC, čo vám umožňuje integrovať staršie zariadenia v teréne do moderných priemyselných sietí s minimálnymi zmenami softvéru.

Anybus Communicator je založený na osvedčenom sieťovom procesore Anybus NP40, ktorý sa vyznačuje zhodou so sieťou, vysokým výkonom a spoľahlivosťou. Pri výmene dát medzi PLC v rôznych sieťach je možný veľmi rýchly prenos dát až do 1500 bajtov v každom smere, čo spĺňa väčšinu požiadaviek súčasných a budúcich riadiacich aplikácií.

Uvedenie do prevádzky je rýchle vďaka intuitívnej konfigurácii, ľahko zrozumiteľnej dokumentácii a inteligentnému dizajnu hardvéru a krytu.

Vynikajúci výkon
Okamžitý prenos dát - Čas potrebný na prenos dát medzi dvoma PLC sa skladá z doby cyklu prvej siete plus doby cyklu druhej siete. Interný prenos dát v komunikátore je zanedbateľný, pretože zodpovedá prirodzenému kolísaniu doby cyklu siete (jitter).

Hardvérovo akcelerovaná konverzia Endian (byte swap)
Komunikátory môžu zmeniť reprezentáciu údajov (endianness) prostredníctvom hardvérovo akcelerovanej konverzie endianu, aby sa zabezpečilo, že údaje sú v každom PLC reprezentované správne. Môžete dokonca konvertovať rôzne časti rozsahu údajov rôznymi spôsobmi, aby ste mohli spracovávať rôzne typy údajov. Nemá to žiadny vplyv na výkon, zbavuje PLC úlohy prevodu údajov a zjednodušuje programovanie PLC.

Jednoduché uvedenie do prevádzky
Vyhradený ethernetový konfiguračný port – nie sú potrebné žiadne špeciálne káble.
Intuitívne webové konfiguračné rozhranie drag-and-drop – nie je potrebné inštalovať ďalší softvér.
Predné konektory uľahčujú pripojenie káblov a tenké prevedenie šetrí miesto na DIN lište.
Riešenie problémov pomocou výkonnej diagnostiky vrátane monitora aktuálnych údajov, stavovej obrazovky a balíka podpory.

Najnovšie bezpečnostné prvky
Funkcia bezpečného zavádzania na detekciu manipulácie s firmvérom a ochranu pred útokmi škodlivého softvéru a infekciami. Bezpečnostný spínač, ktorý uzamkne vašu konfiguráciu a zabráni neoprávnenému prístupu.

Pre priemyselné prostredie
Robustné, kompaktné puzdro.
Priemyselné komponenty sú testované a certifikované podľa CE a UL.
Široký teplotný rozsah, -25°C až 70°C.
Montáž na lištu DIN pre inštaláciu v blízkosti pripojených zariadení, čím sa znižuje námaha pri zapájaní.
