Anybus EtherMIRROR 1G bus modul Ethernet, RJ-45, 20 V/DC, 30 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (1 706,50 € / kus)
1 706,50 €
bez DPH.
Doprava zadarmo
Hlavné benefity
EtherMIRROR 1G
- Plný duplex: 10/100 Mbit
- Pasívna diagnostika
- Nahrávanie a export telegramov
- Čas cyklu na zariadenie
- Jitter (odchýlka v čase príchodu telegramov)
- Počet stratených balíkov
- Spustenie alarmu
- Zaťaženie siete
- Ďalšie aplikácie WireShark / ProfiShark / Netilities

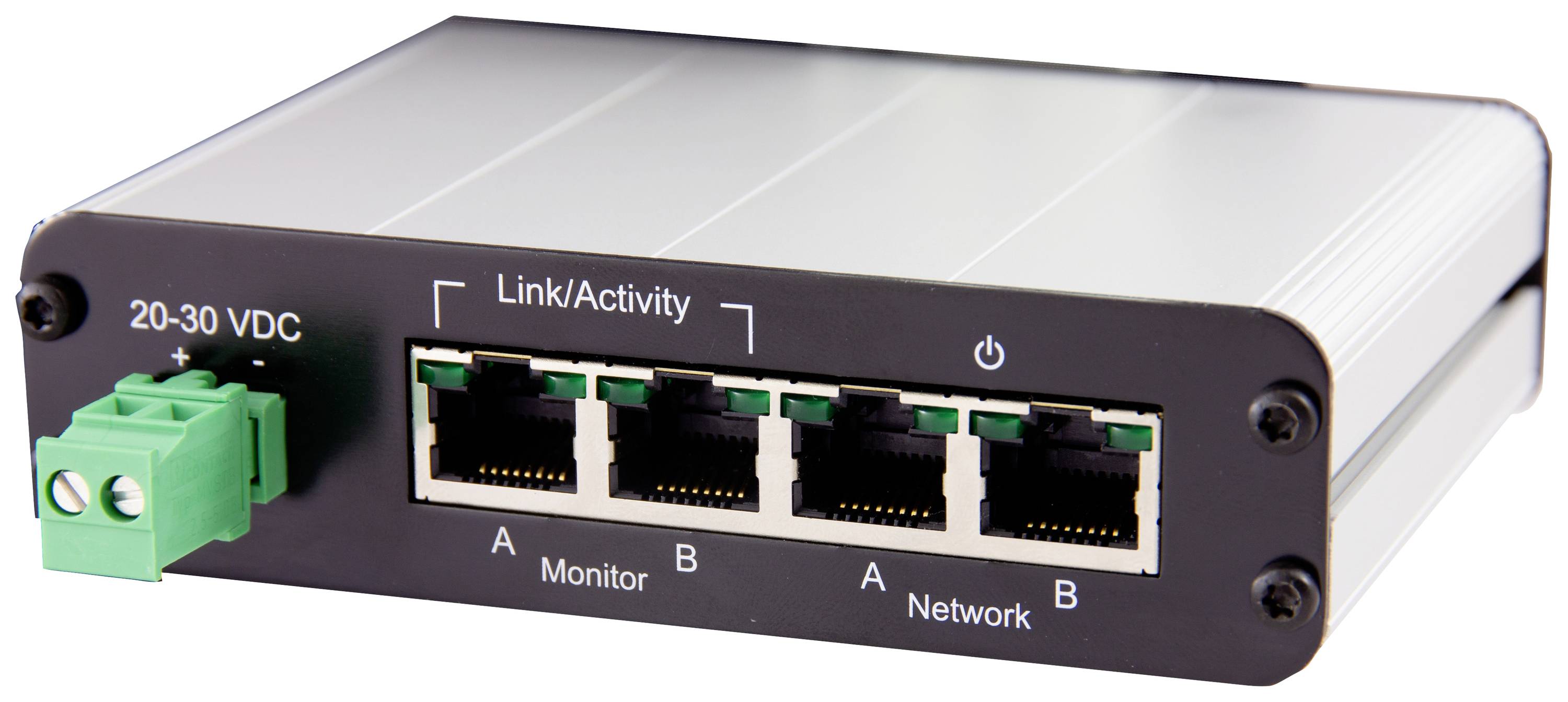

- Konektory 4x RJ45 (2 sú zapojené do siete a 2 pre meranie TAP)
Technické parametre
- Kategória výrobku
bus modul
- Rozhranie
Ethernet
RJ-45
- Typ
EtherMIRROR 1G
- Prevádzkové napätie
20 V/DC
30 V/DC
- Max. prevádzková teplota
+70 °C
- Min. prevádzková teplota
0 °C
- Prevádzkové napätie
20-30 V/DC
- Prevádzková teplota
0 do +70 °C
- Rozmer.
(š x v) 133 mm x 30 mm
- V
30 mm
- Šírka
133 mm
- Číslo výrobcu
513-00032
- Rozhranie
4x RJ45 (2 sú pripojené k sieti a 2 na meranie TAP)
- Príkon prúdu
90 mA pri 24 V DC
Na stiahnutie
Datasheet
Datasheet 2900973 Anybus EtherMIRROR 1G bus modul Ethernet, RJ-45, 20 V/DC, 30 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2900973 Anybus EtherMIRROR 1G bus modul Ethernet, RJ-45, 20 V/DC, 30 V/DC
Popis
Nový EtherMIRROR od spoločnosti PROCENTEC bol vyvinutý tak, aby umožnil prístup k pasívnym diagnostickým informáciám bez vypnutia systému. Slúži ako merací prístup, ktorý možno jednoducho nainštalovať do akejkoľvek priemyselnej siete s PROFINET alebo EtherNet/IP.
V spojení s PROCENTEC EtherTAP umožňuje EtherMIRROR prístup k prevádzke telegramov a diagnostickým informáciám bez aktívnej účasti v sieti. Porty podporujú prenosovú rýchlosť až 1 Gbit v plnom duplexe. Hlavnou výhodou EtherTAP je vyhýbanie sa nákladným výpadkom systému, pretože pre diagnostický prístup nie je potrebné odpájať žiadne pripojenia. EtherTAP a EtherMIRROR (fungujú v harmonickej symbióze) sú navzájom úplne kompatibilné a neustále zrkadlia všetky správy medzi PLC a prvým prepínačom. Cenné informácie zo záznamov telegramov, ako sú stratené pakety, jitter, časy cyklov a alarmové správy, sú preto okamžite dostupné.
Tento text bol preložený strojovo.
V spojení s PROCENTEC EtherTAP umožňuje EtherMIRROR prístup k prevádzke telegramov a diagnostickým informáciám bez aktívnej účasti v sieti. Porty podporujú prenosovú rýchlosť až 1 Gbit v plnom duplexe. Hlavnou výhodou EtherTAP je vyhýbanie sa nákladným výpadkom systému, pretože pre diagnostický prístup nie je potrebné odpájať žiadne pripojenia. EtherTAP a EtherMIRROR (fungujú v harmonickej symbióze) sú navzájom úplne kompatibilné a neustále zrkadlia všetky správy medzi PLC a prvým prepínačom. Cenné informácie zo záznamov telegramov, ako sú stratené pakety, jitter, časy cyklov a alarmové správy, sú preto okamžite dostupné.
