Aratas G6B-2114P-US 24 VDC relé do DPS 24 V/DC 5 A 1 spínací, 1 rozpínací 1 ks

Čierne, obdĺžnikové relé so štyrmi kolíkmi, s nápisom 'G6B-1114P' viditeľným, pravdepodobne pre priemyselné alebo elektronické použitie.

Ilustračný obrázok

Technický výkres elektronickej súčiastky s rozmermi: šírka 10,16 mm, výška 11 mm, hĺbka 7,62 mm.

Technický výkres obdĺžnikového dielu so šiestimi otvormi, priemer 1,1 ±0,1. Rozmery: celková dĺžka 17,78, šírka 7,62.

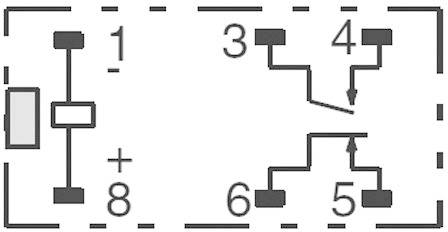

'Elektrický schématický plán so symbolmi a číslami od 1 do 8. Plán zobrazuje usporiadanie spínačov a pripojení.'

1/4

Ilustračný obrázok

Kategória výrobku

relé do DPS

Menovité napätie cievky

24 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

1 spínací

1 rozpínací

Spínacie napätie (max.)

125 V/DC

380 V/AC

Datasheety: (PDF)

Okamžité doručenie: Ut 6. 10.

15 Ks (Posledné kusy skladom)

Počet

Celkom (2,27 € / kus)

2,27 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: relé do DPS

Typ: G6B-2114P-US 24 VDC

Menovité napätie cievky: 24 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 1920 Ω

Typ kontaktu: 1 spínací
1 rozpínací

Materiál kontaktu: AgNi

Spínacie napätie (max.): 125 V/DC
380 V/AC

Spínací prúd (max.): 5 A

Max. spínací výkon: 150 W
1250 VA

Vzdialenosť vzduch / povrch (cievka / kontakt): 3.2 mm

Pripojenie: spájkovacie piny

Min. teplota: -25 °C

Max. teplota: +70 °C

Dĺžka: 20 mm

Šírka: 11 mm

V: 11 mm

Rozmer.: (d x š x v) 20 x 11 x 11 mm

Obsah: 1 ks

Engineering Part No: G6B2114PUS24DC

Engineering Series No: G6B2114PUS24DC

Na stiahnutie

Datasheet

Datasheet 503828 Aratas G6B-2114P-US 24 VDC relé do DPS 24 V/DC 5 A 1 spínací, 1 rozpínací 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 503828 Aratas G6B-2114P-US 24 VDC relé do DPS 24 V/DC 5 A 1 spínací, 1 rozpínací 1 ks

Popis

Monostabilné, veľmi kompaktné a ploché relé s plošnými spojmi s výhodou samostatného kontaktu NO a NC! Polarizované, nízka spotreba energie a malé magnetické pole! Aplikácie v meracej technike, kancelárskych aplikáciách, automatizácii a priemyselných kontrolách.
