Aratas G6D-1A-ASI 24DC relé do DPS 24 V/DC 5 A 1 spínací 1 ks

Čierne relé s nápisom 'Omron G6D 12VDC', zobrazuje technické špecifikácie. Elektronická súčiastka s tromi kovovými kolíkmi.

Ilustračný obrázok

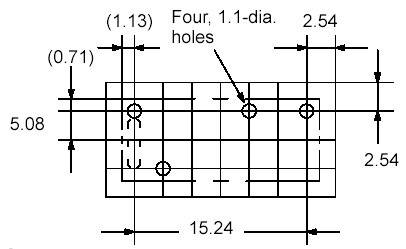

Diagram obdĺžnikovej dosky so štyrmi otvormi (priemer 1,1). Rozmery: šírka 15,24, výška 5,08, vzdialenosti otvorov vyznačené.

Dva štvorcové elektrické schémy: Vľavo sú zobrazené '1', '13', vpravo '5', '7' so spojnicou medzi nimi. Obdĺžnik vľavo vonku.

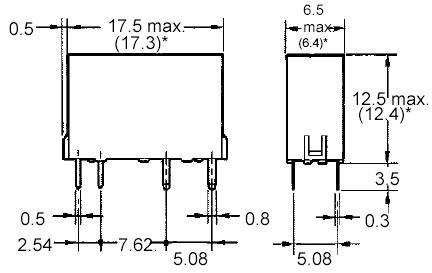

Technický výkres elektronickej súčiastky s rozmermi v milimetroch. Maximálna šírka 17,5, výška 12,5, hĺbka 6,5.

1/4

Ilustračný obrázok

Kategória výrobku

relé do DPS

Menovité napätie cievky

24 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

1 spínací

Spínacie napätie (max.)

30 V/DC

250 V/AC

Datasheety: (PDF)

Doručenie: Ut 6. 10.

351 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (3,49 € / kus)

3,49 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Vodeodolné puzdro (RT III) s čelným pripojením
impulzné skúšobné napätie kontakt/cievka 6 KV (1,2 x 50 µsek.)

Kategória výrobku: relé do DPS

Typ: G6D-1A-ASI 24DC

Menovité napätie cievky: 24 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 2880 Ω

Typ kontaktu: 1 spínací

Materiál kontaktu: AgSnIn

Spínacie napätie (max.): 30 V/DC
250 V/AC

Spínací prúd (max.): 5 A

Max. spínací výkon: 150 W
1250 VA

Pripojenie: spájkovacie piny

Elektrická životnosť: 100000 spínacích priebehov (pri 5 A, 250 V AC, 30 V/DC), 300000 spínacích priebehov (pri 2 A, 250 V/AC, 30 V/DC)

Min. teplota: -25 °C

Max. teplota: +70 °C

Dĺžka: 17.5 mm

Šírka: 6.5 mm

V: 12.5 mm

Rozmer.: (d x š x v) 17.5 x 6.5 x 12.5 mm

Obsah: 1 ks

Engineering Part No: G6B2214PUSDC12

Prúdový odber: 200 mW

Menovité napätie: 24 V/DC

Skúšobné napätie: 3000 V/AC/50/60 Hz pre 1 min medzi cievkou a kontaktami, 750 V/AC/50/60 Hz pre 1 min medzi otvorenými kontaktami

Spínacie hodnoty: 1250 VA/150 W

Typ: G6D-1A-ASI 24DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 503896 Aratas G6D-1A-ASI 24DC relé do DPS 24 V/DC 5 A 1 spínací 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 503896 Aratas G6D-1A-ASI 24DC relé do DPS 24 V/DC 5 A 1 spínací 1 ks

Popis

Vyvinuté špeciálne pre priemyselné aplikácie ako výstupné relé pre SPS a I/O moduly, ako aj priemyselné komponenty ako časovače a počítadlá. Vysoká elektrická životnosť sa dosahuje kontaktným materiálom AgSnIn pre priemyselné záťaže ako magnety, cievky, motory, atď. Plne automatické zhotovenie zaručuje vysokú kvalitu.
