Arducam MBS-ENTB-78

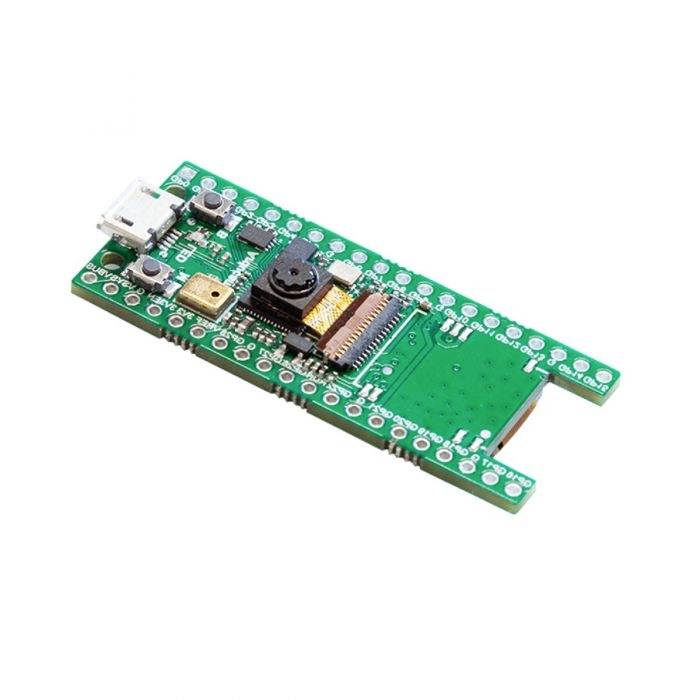

Zelená mikrokontrólna doska s rôznymi malými elektronickými súčiastkami vrátane USB konektora a mikroprocesorového čipu.

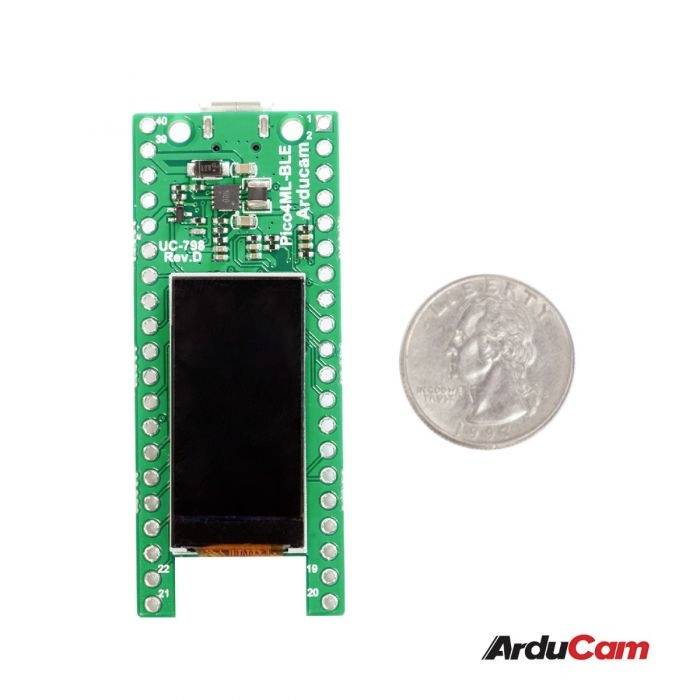

Doska 'Pico4ML BLE' vedľa štvrťdolárovej mince pre porovnanie veľkosti, s logom ArduCam v pravom dolnom rohu.

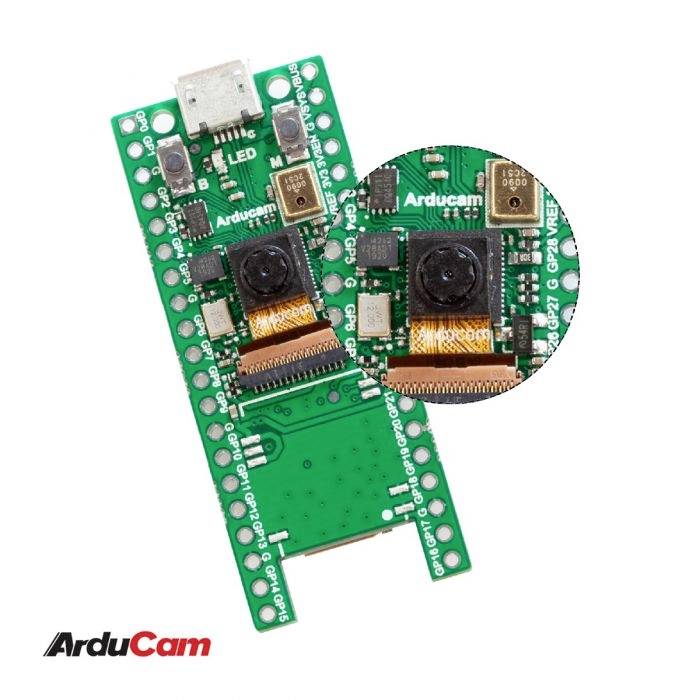

Zelená doska plošných spojov s rôznymi elektronickými komponentmi vrátane kamery a konektorov, označená nápisom 'ArduCam'.

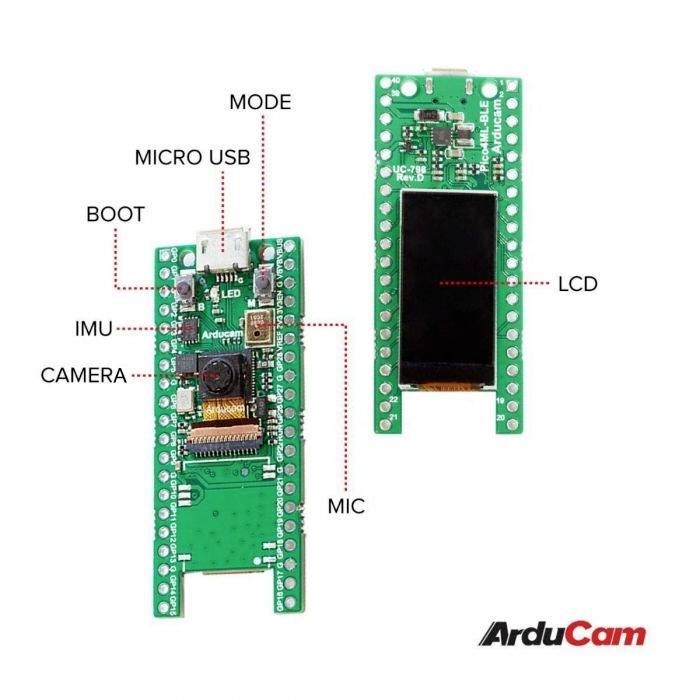

'Zelená doska ArduCam zobrazuje zhora zľava doprava komponenty: Micro-USB, Boot, Mód, IMU, Kameru, Mikrofón a LCD.'

1/4

Doručenie: St 23. 9.

Počet

Celkom (42,27 € / kus)

42,27 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Mikrokontrolér: Raspberry Pi RP2040
IMU: ICM-20948
Modul kamery: HiMax HM01B0, až do QVGA (320 x 240 @ 60)
Obrazovka: 0,96" LCD SPI displej (160 x 80, ST7735)
Prevádzkové napätie: 3,3V
Vstupné napätie: 5V +/- 10% cez VBUS, max 5,5V cez VSYS
Veľkosť dosky: 51 mm x 21 mm

Kategória výrobku: vývojová doska

Dĺžka: 21 mm

Šírka: 51 mm

Číslo výrobcu: MBS-ENTB-78

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3205108 Arducam MBS-ENTB-78

Popis

Vývojová súprava ArduCam Pico4ML TinyML je devboard s mikrokontrolérom určený výhradne na spustenie a trénovanie príkladov strojového učenia. Aby bol Raspberry Pi Pico pre TFLite Micro robustnejší, bol použitý Raspberry Silicon (čip RP2040). Malý TFT displej na zadnej strane je 160x80 LCD a je pripojený k doske cez rozhranie SPI. Je možný živý náhľad a modely ML v reálnom čase. Spracovanie obrazu je jednoduchšie pre väčšinu aplikácií na spracovanie obrazu. Je to možné vďaka kamerovému modulu HM01B0 s extrémne nízkou spotrebou energie, konfigurovateľnému 1-bitovému sériovému video dátovému rozhraniu s video rámčekom a synchronizáciou riadkov a monochromatickým snímačom. Zvukový čip vstavaného mikrofónu je schopný vysielať signály modulácie hustoty impulzov priamo, čo umožňuje RP2040 prijímať zvukový vstup.
