Arducam MBS-SES-184-01

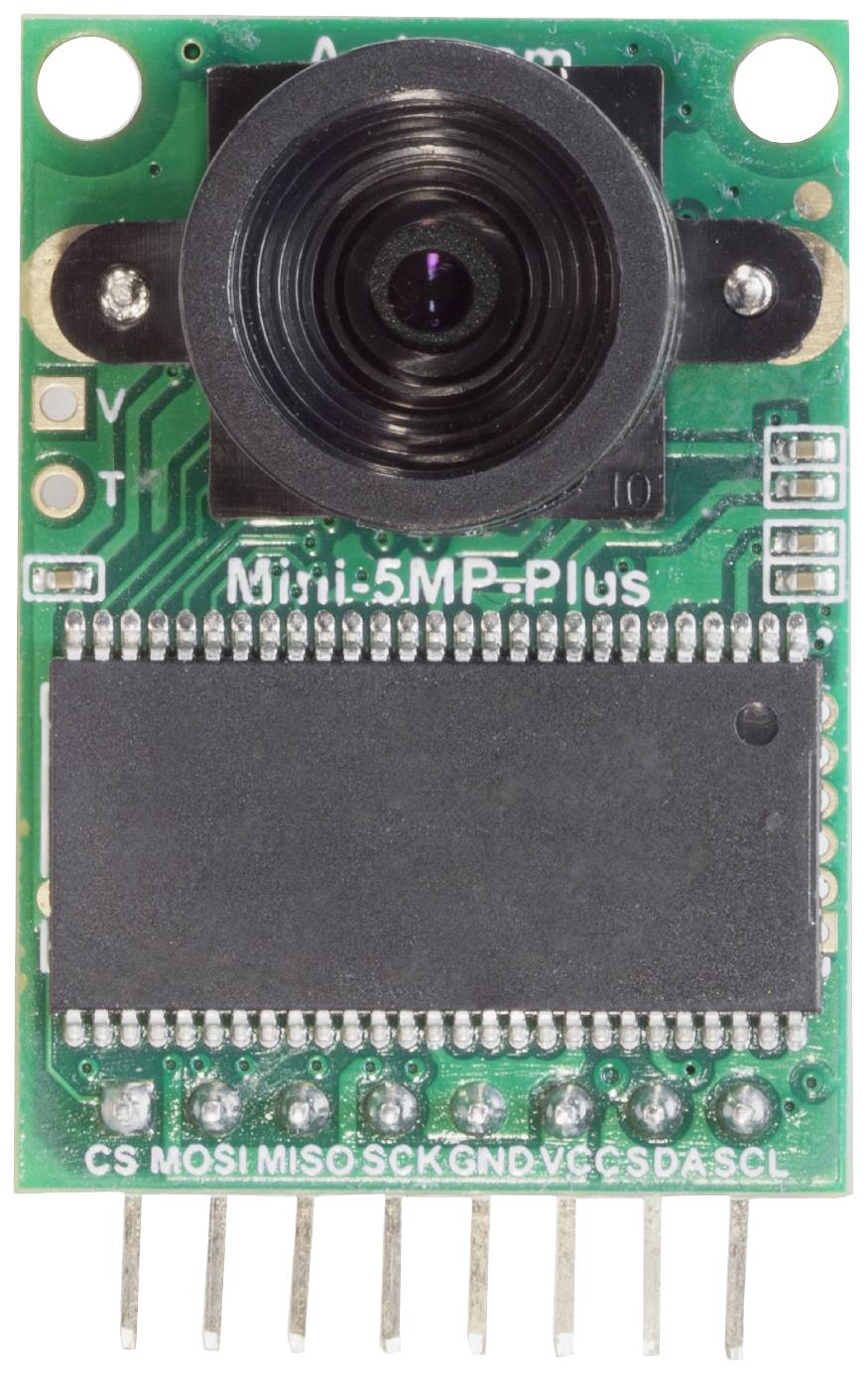

Kamerový modul s šošovkou a mikročipom, vhodný pre elektronické projekty alebo robotické aplikácie. Obsahuje označenie pinov pre pripojenie.

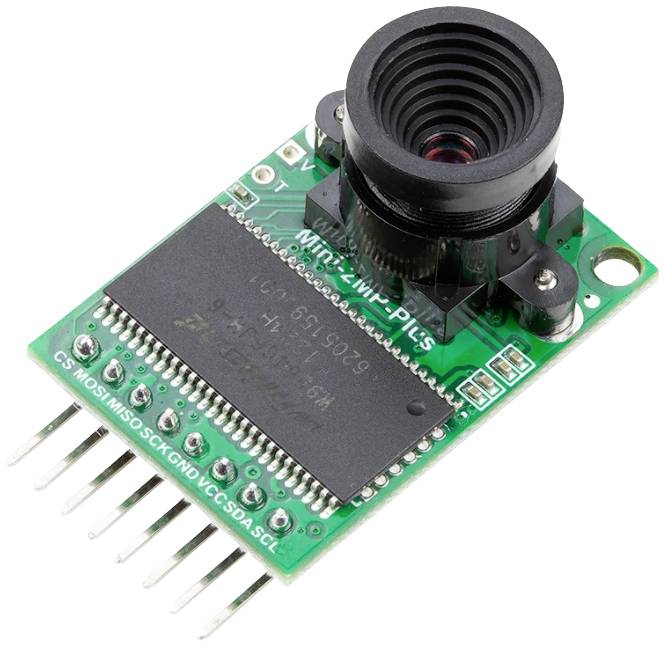

Malý zelený snímač kamerového modulu s viacerými pripájacími kolíkmi a nasadeným objektívom, vhodný pre elektronické projekty.

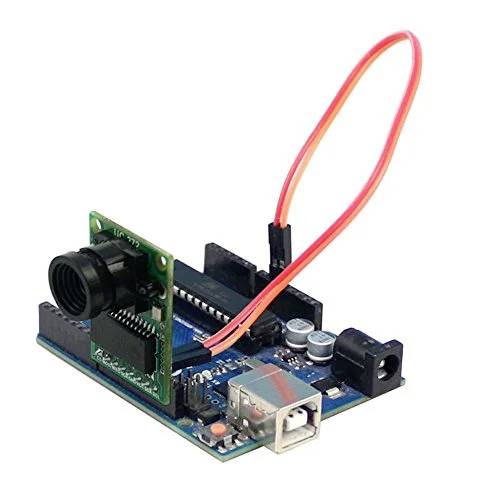

Doska Arduino s pripojeným kamerovým modulom. Červené káble prepájajú komponenty ležiace na bielom povrchu.

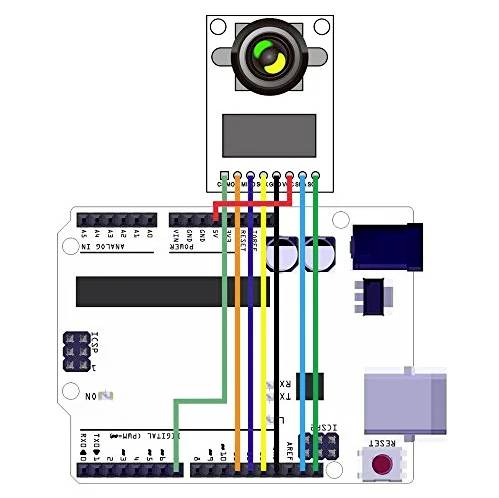

Diagram znázorňuje mikroprocesor prepojený s kamerou. Farebné vodiče ilustrujú prepojenia medzi zariadeniami.

1/4

Doručenie: St 23. 9.

Počet

Celkom (50,40 € / kus)

50,40 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Kategória výrobku: modul kamery

Číslo výrobcu: MBS-SES-184-01

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3205021 Arducam MBS-SES-184-01

Popis

ArduCAM-2MP-Plus je optimalizovaná verzia ArduCAM Shield Rev.C a je to 2MP SPI kamera s vysokým rozlíšením, ktorá znižuje zložitosť ovládacieho rozhrania kamery. Integruje obrazový snímač OV2640 2MP CMOS a ponúka miniatúrnu veľkosť, ako aj ľahko použiteľné hardvérové rozhranie a knižnicu s otvoreným zdrojovým kódom. ArduCAM mini je možné použiť na všetkých platformách ako Arduino, Raspberry Pi, Maple, Chipkit, Beaglebone black, pokiaľ majú rozhranie SPI a I2C a dajú sa ľahko kombinovať so štandardnými doskami Arduino. ArduCAM mini ponúka nielen možnosť pridať rozhranie kamery, ktoré sa nenachádza v niektorých lacných mikrokontroléroch, ale poskytuje aj možnosť pridať viacero kamier do jedného mikrokontroléra.

Aplikácia
IoT kamery
Robotické kamery
Kamery na divokú zver
Iné produkty na batérie
Môže byť použitý v platformách MCU, Raspberry Pi, ARM, DSP, FPGA

Tento text bol preložený strojovo.

Prevedenie

2MP obrazový snímač OV2640
Držiak objektívu M12 alebo CS s možnosťou výmeny objektívu
IR citlivosť s vhodnou kombináciou šošoviek
I2C rozhranie pre konfiguráciu snímača
Rozhranie SPI pre príkazy kamery a dátové toky
Všetky IO porty sú tolerantné 5V/3,3V
Podpora režimu kompresie JPEG, režimu jednoduchého a viacnásobného snímania, jednorazového snímania, operácie viacnásobného čítania, zhlukového čítania, režimu úspory energie atď.
Dobre kompatibilný so štandardnými doskami Arduino
Knižnica s otvoreným zdrojovým kódom pre Arduino, STM32, Chipkit, Raspberry Pi,
Beagle Bone Black
Malá forma faktora
Špecifikácia objektívu: Veľkosť snímača: 1/4″; EFL: 4,9 mm; F/N: 2,2; BFL: 1,2 mm; HFOV: 60 stupňov (SKU: U6067)
Výstupné formáty: RAW, YUV, RGB, JPEG
