Arducam MBS-SES-192-09

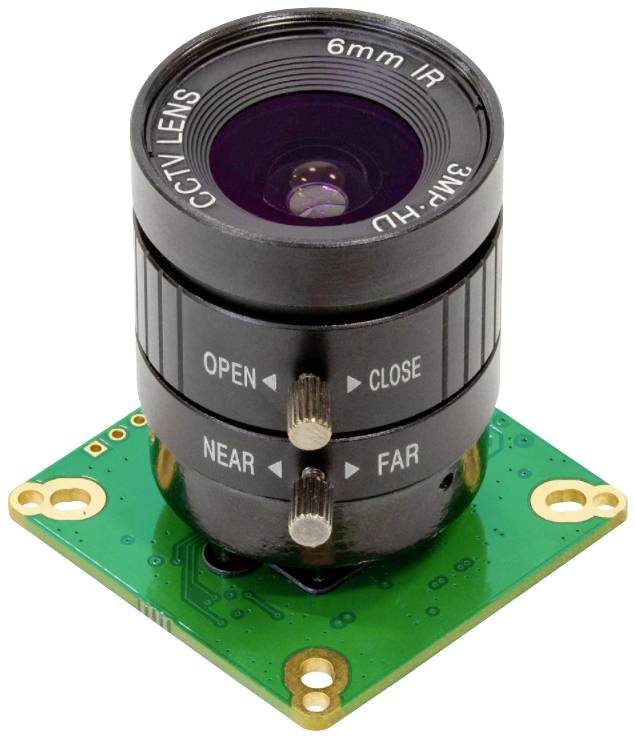

Malá kamera so 6mm IR objektívom. Dva kolieska sú označené pre nastavenie zaostrenia a clony s nápismi 'BLÍZKO/ĎALEKO' a 'OTVORENÉ/ZATVORENÉ'.

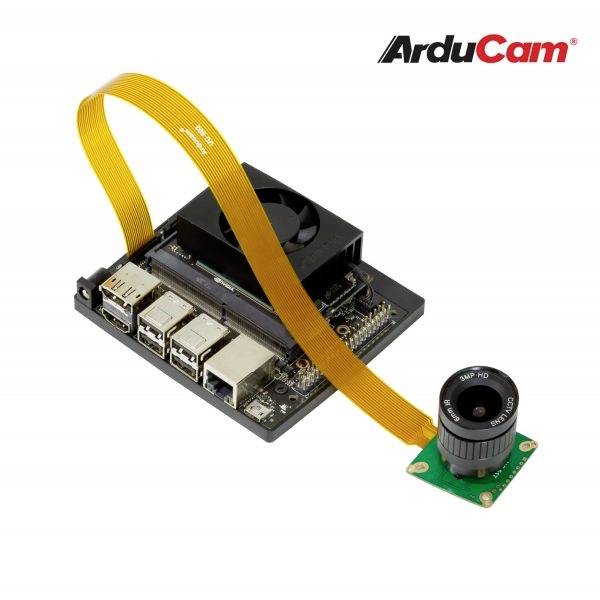

Vývojová doska s kamerovým a vetrným modulom a niekoľkými USB portami; oranžový prepájací kábel je zvýraznený.

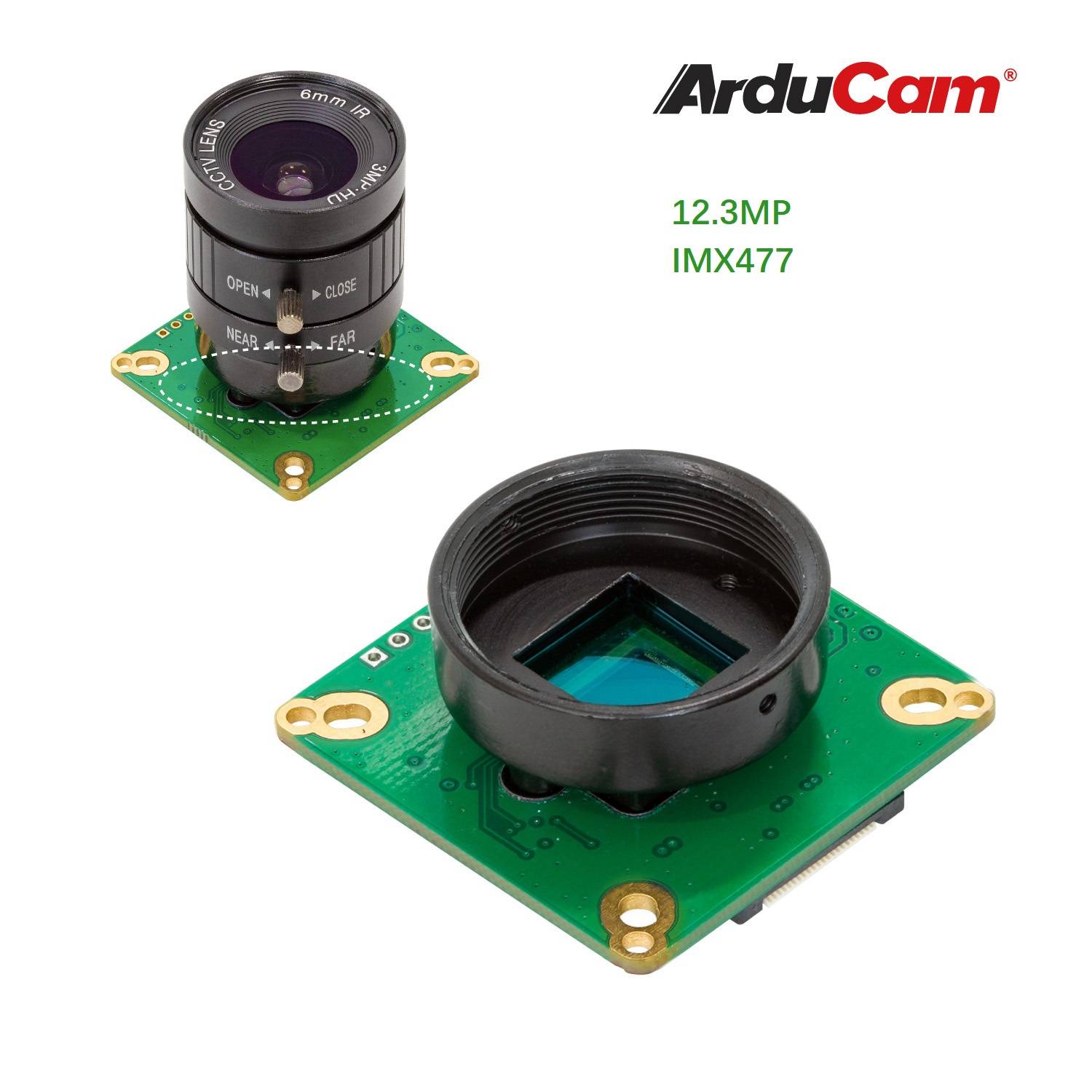

Kamerový modul s krytom a šošovkou, 12,3 MP, snímač IMX477 od ArduCam. Vhodný pre vysoko rozlíšené obrazové aplikácie.

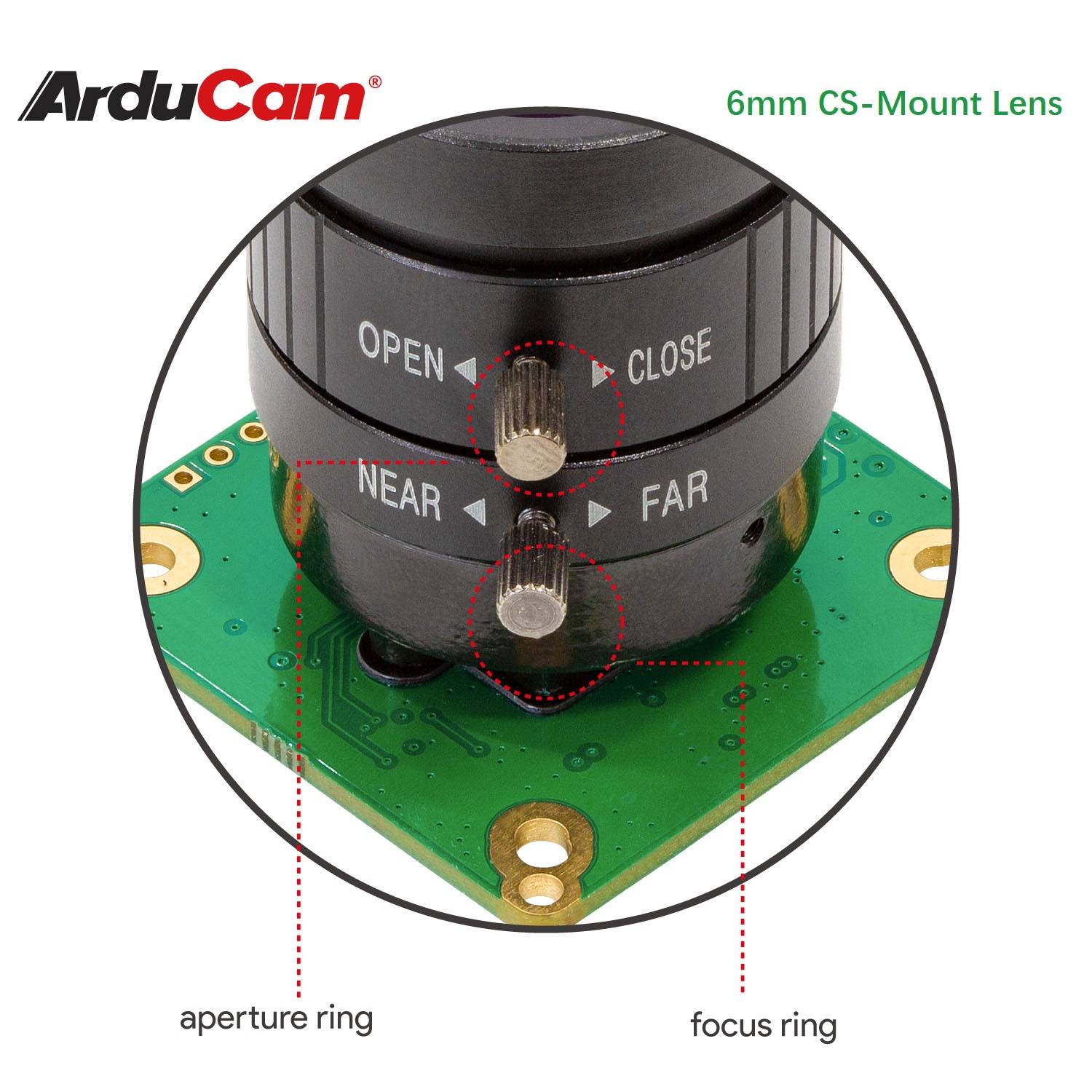

Detailný záber 6-mm CS-mount kamery s clonovým a fokusačným krúžkom na doske plošných spojov, s názvom značky 'ArduCam' vľavo hore na obrázku.

1/4

Doručenie: St 23. 9.

Počet

Celkom (158,53 € / kus)

158,53 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Senzor: 1/2,3" IMX477
Rozlíšenie obrazu: maximálne 4056 (V) x 3040 (V)
Video výstup: RAW8/10/12
Veľkosť pixelov: 1,55 um x 1,55 um
IR: viditeľné svetlo
Snímková frekvencia: 1920x1080@60fps, 4032x3040@30fps
Rozhranie: 4-prúdové MIPPI CSI2
Štandardný bajonet objektívu: bajonet CS
Rozmery: 38 x 38 mm
Rozstup otvorov: kompatibilný s 29 mm, 30 mm, 34 mm
Objektív:
Formát: 1/2,3"
Ohnisková vzdialenosť: 6 mm
Clona (F): max
Zorné pole (FoV): 65° (H)
MOD: 0,2 m
Zadná ohnisková vzdialenosť: 7,53 mm

Kategória výrobku: modul kamery

Dĺžka: 38 mm

Šírka: 38 mm

Číslo výrobcu: MBS-SES-192-09

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3205055 Arducam MBS-SES-192-09

Popis

Tieto kamery boli špeciálne vyvinuté na použitie so súpravou NVIDIA Jetson Developer Kit. Používajú sa tu 8MP kamery IMX219 s rôznymi nástavcami, aby bolo možné s kamerami pokryť čo najviac oblastí požiadaviek z hľadiska automatického zaostrovania, širokouhlého záberu, nízkeho skreslenia atď. Tím ArduCam vydal tento vysoko kvalitný kamerový modul pre Jetson Nano/Xavier NX/Raspberry Pi Compute Module CM4, CM3. Ide o kamerovú dosku IMX477 s 3 rozstupmi otvorov a 6 mm CS objektívom. Aj keď je hardvérom podporovaný 4-prúdový ovládač IMX477, ovládač 4-prúdovej kamery vyžaduje úpravy. Štandardné Raspberry Pi a Jetson Nano/Xavier NX nemajú 4-prúdové pripojenie, len 2-prúdové pripojenie CSI. Výpočtový modul Raspberry Pi a niektoré nosné dosky Jetson majú 4-prúdovú hardvérovú podporu. Okrem fyzických požiadaviek na 4-prúdové pripojenie je potrebné prijať aj ďalšie opatrenia, ako napríklad zvážiť počet vodičov kamier. Ovládače sú obmedzené vzhľadom na výkon samotnej platformy. Jetson Nano je tiež obmedzený z dôvodu možností kódovania. Kamera má 1/2,3" IMX477 snímač s 12,3 megapixelmi. S maximálnym rozlíšením 4056 (V) x 3040 (V) sa vytvárajú ostré snímky. Tento vysokokvalitný modul má 4-prúdové rozhranie MIPI CSI, takže je možné prenášať viac dát. Platformy ako modely Jetson Nano A02&B01, Jetson Xavier NX, ale aj Raspberry Pi Zero a Compute Modules.
