Arducam MBS-SES-198-01
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (89,42 € / kus)
89,42 €
bez DPH.
Doprava zadarmo
Technické parametre
- Rozlíšenie: 2MP 1920x1080
- Typ uzávierky: Roletová uzávierka
- IR: vstavaný 650nm IR filter, len viditeľné svetlo
- Možnosť nočného videnia: voliteľná s vhodnou kombináciou šošoviek
- Rozhranie: 2-Lane MIPI CSI-2
- Funkcia ISP: AWB, AE, Flip, Mirror, Gamma, Sharpness, Saturation atď.
- Podpora platformy: Raspberry Pi, Jetson Nano alebo iné platformy s rozhraním MIPI CSI-2
- Typ snímača: AR0230
- Veľkosť pixelov: 3,0 um x 3,0 um
- Optická veľkosť: 1/2,7"
- Objektív: M12 (EFL: 4 mm, FoV(H): 90°, F/NO: 2,8, Skreslenie: 3%)
- Snímková frekvencia: 30fps@1920x1080/1280x720/640x480/320x240
- Dynamický rozsah: až 96 dB
- Citlivosť: 4,0V/lux-s
- SNR max: 41 dB
- Teplotný rozsah: -10°C až +70°C
- Spotreba energie: max 300mA@3,3V
- Ovládač fotoaparátu: Ovládač kompatibilný s V4L2 pre Raspberry Pi a Jetson Nano
- Veľkosť dosky: 40 mm x 40 mm
- Frekvencia siete: 50 Hz, pevná
- Kategória výrobku
modul kamery
- Dĺžka
40 mm
- Šírka
40 mm
- Číslo výrobcu
MBS-SES-198-01
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3205057 Arducam MBS-SES-198-01
Popis
ISP (Image Signal Processors) sú už dlho veľmi špecializovanou témou pre kamerové systémy. Problém je v tom, že v súčasnosti sú takmer všetky fotoaparáty RAW snímačmi a neobsahujú ISP z dôvodov nákladov a spotreby energie. Tento problém má vyriešiť projekt OBISP spoločnosti Arducam. Ako už názov napovedá, má zabudovaného ISP, ktorý má vlastný hardvérový procesor a nespolieha sa na výpočtový výkon backendového procesora. Spolu s kamerou OBISP môžu používatelia používať lepšie kamery na zariadeniach Arduino, Raspberry Pi a Jetson Nano.
Prvé dve kamery OBISP na trh sú 13 MP kamera AR1335 s vysokým rozlíšením a 2 MP kamera AR0230 HDR. Používajú štandardný 15-kolíkový ohybný kábel kamery RPI/Jetson Nano MIPI na použitie s Raspberry Pi a Jetson Nano/Xavier NX s rámcom ovládača jadra Arducam V4L2.

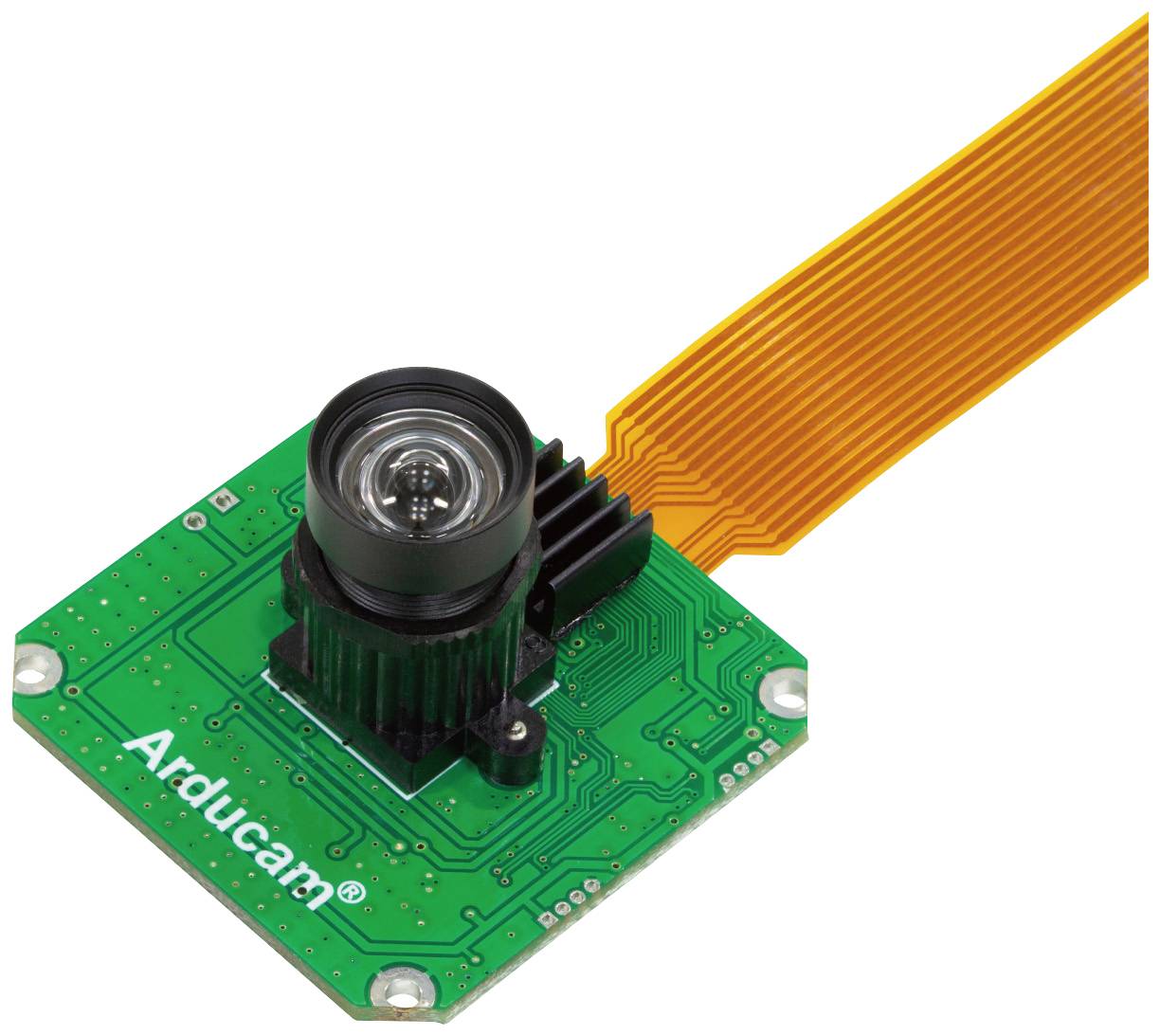

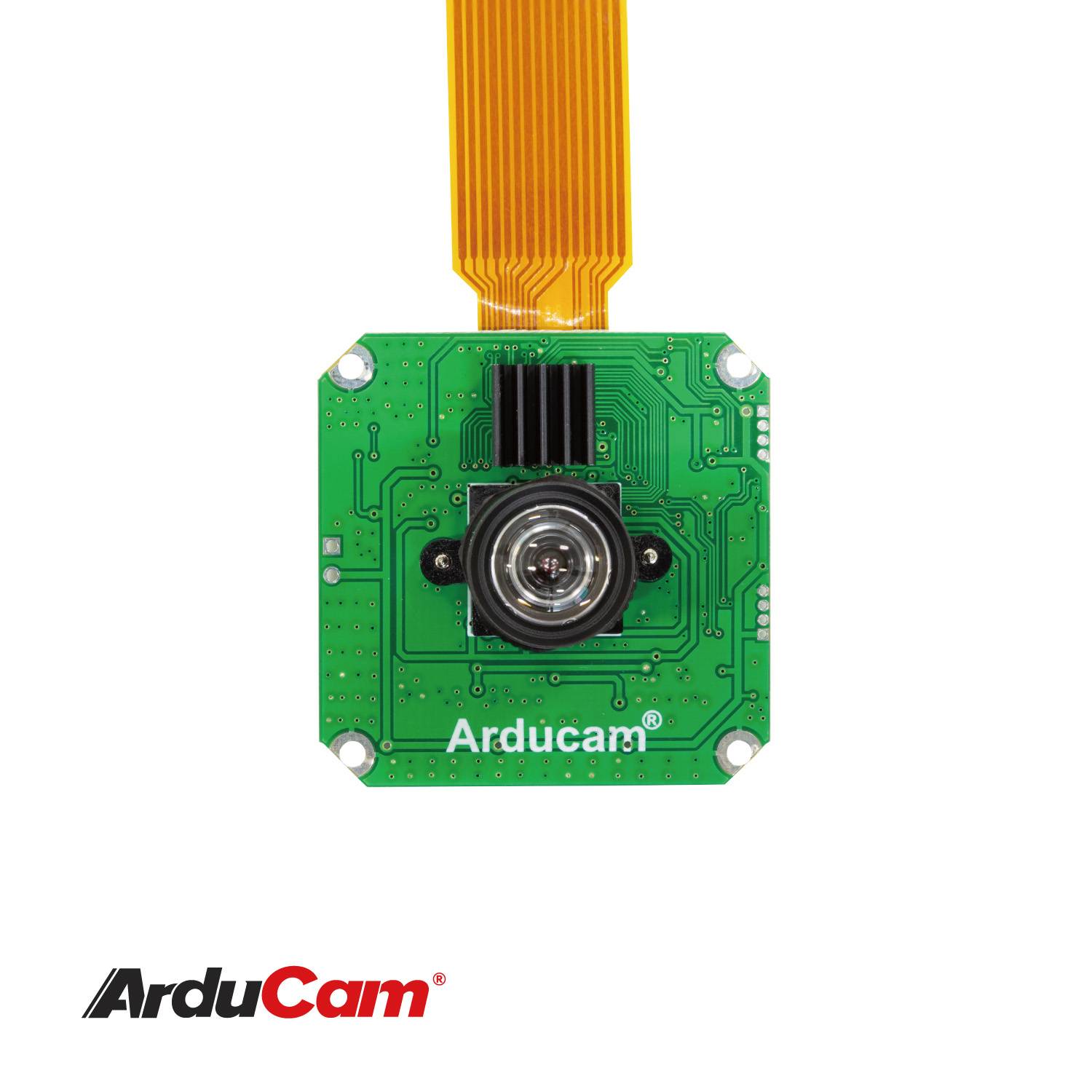

ArduCAM 2 AR0230 OBISP MIPI Cam s objektívom M12 má integrovaný ISP (Image Signal Processor) s veľmi dobrým výkonom HDR kontrastu zvýraznenia. Má dynamický rozsah až 96 dB.
Používa sa štandardné rozhranie Raspberry Pi Zero 22pin MIPI CSI-2.

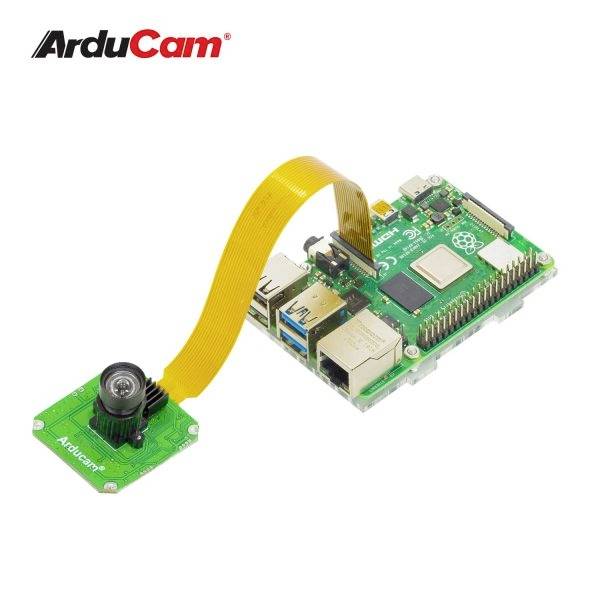

Tento modul je navrhnutý tak, aby fungoval na Raspberry Pi a Jetson Nano. Dá sa však preniesť aj na iné platformy kompatibilné s rozhraniami MIPI CSI-2.
Ovládač kamery je závislý od jadra. Ak sa vykoná upgrade alebo downgrade, musí sa to urobiť aj s druhou stranou.
Medzi oblasti použitia 2MP fotoaparátu patria mobilné telefóny, digitálne fotoaparáty, PC a IoT fotoaparáty a systémy rozpoznávania tváre.
Tento text bol preložený strojovo.
Prvé dve kamery OBISP na trh sú 13 MP kamera AR1335 s vysokým rozlíšením a 2 MP kamera AR0230 HDR. Používajú štandardný 15-kolíkový ohybný kábel kamery RPI/Jetson Nano MIPI na použitie s Raspberry Pi a Jetson Nano/Xavier NX s rámcom ovládača jadra Arducam V4L2.
ArduCAM 2 AR0230 OBISP MIPI Cam s objektívom M12 má integrovaný ISP (Image Signal Processor) s veľmi dobrým výkonom HDR kontrastu zvýraznenia. Má dynamický rozsah až 96 dB.
Používa sa štandardné rozhranie Raspberry Pi Zero 22pin MIPI CSI-2.
Tento modul je navrhnutý tak, aby fungoval na Raspberry Pi a Jetson Nano. Dá sa však preniesť aj na iné platformy kompatibilné s rozhraniami MIPI CSI-2.
Ovládač kamery je závislý od jadra. Ak sa vykoná upgrade alebo downgrade, musí sa to urobiť aj s druhou stranou.
Medzi oblasti použitia 2MP fotoaparátu patria mobilné telefóny, digitálne fotoaparáty, PC a IoT fotoaparáty a systémy rozpoznávania tváre.
Tento text bol preložený strojovo.
Rozsah dodávky
- 1x ArduCam 2MP AR0230 OBISP MIPI Cam s objektívom M12
- 1x 80mm 22pin FPC kábel
