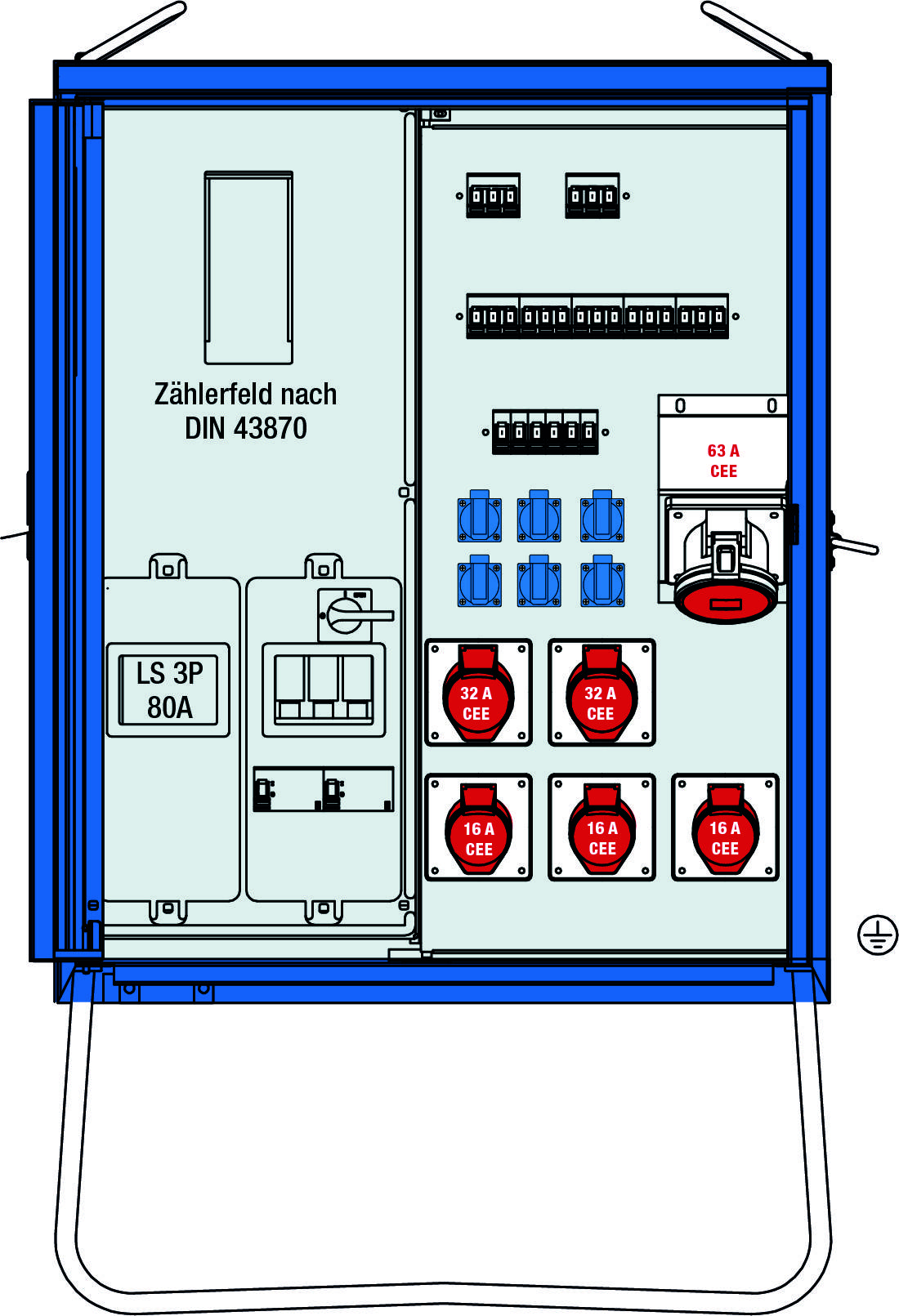

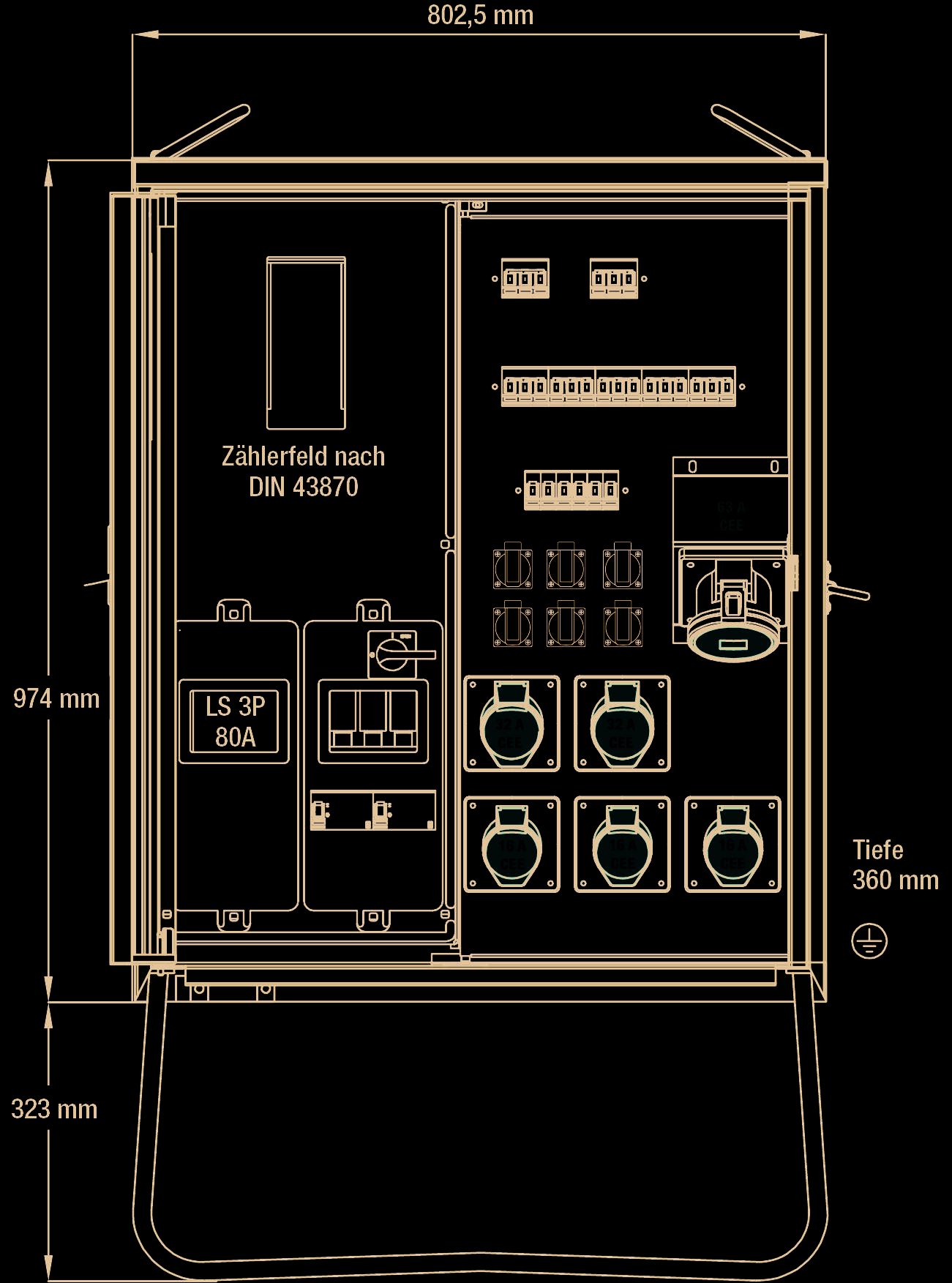

AS Schwabe A-V-E 1 55 kVA elektrický rozvádzač na stavbu 61831 400 V 63 A

Zmena normy DIN VDE 0100-704 2018:
Od roku 2020 musí byť nová norma splnená pri začatí stavby alebo pri zmene rozvodov elektriny počas stavby.
Verzia starého štandardu skončí 18. mája 2021, čiže dovtedy musia byť vymenení všetci distribútori.
Všetci naši miestni distribútori zodpovedajú užívateľskej norme DIN VDE 0100-704. Takže ste na bezpečnej strane.

Pripojenie-rozdeľovač-koncová skriňa rozvádzača (AVE 1) vstup
Káblový vstup M63 s odľahčením ťahu do max. 50 mm²
Ochranné pripojenie:
1 × poistkový odpínač NH00 s 100 A s U-svorkami 10-50 mm²

východ
1x CEE zásuvka 400 V, 63 A, 5-pin
2x CEE zásuvky 400 V, 32 A, 5-pin
3x CEE zásuvky 400 V, 16 A, 5-pin
6x bezpečnostná zásuvka 230 V, 16 A

Ochrana výstupov
1x istič 3P 80A s termo-magnetickou spúšťou
1x FI 63 A, 4-pólový, 300 mA, typ B citlivý na všetky prúdy
1x FI 63 A, 4-pólový, 30 mA, typ B citlivý na všetky prúdy
1x LS D 50 A, 3-pól
1x LS C 50 A, 3-pól
2x LS C 32 A, 3-pól
3x LS C 16 A, 3-pól
6x LS C 16 A, 1-pól

Rozvádzač elektrickej energie v pevnej oceľovej skrini s modrou plastovou farbou bez ťažkých kovov
uzamykateľné jednoduché dvere s pružinovou západkou pre visiaci zámok a zapustenou rukoväťou
S bočnými transportnými rukoväťami, dvoma zdvíhacími okami v hornej časti, koľajnicou na odľahčenie ťahu, upevňovacími popruhmi pre kolíky a uzemňovacou skrutkou
Priestor pre pult DS dostupný v súlade s DIN 43870/2: Dodávka nezahŕňa pult
IP44: keď sú dvere zatvorené, IP21: keď sú dvere otvorené
