AS Schwabe CEE rozbočovacia zásuvka FIXO 11D , 61513, 400 V, 32 A

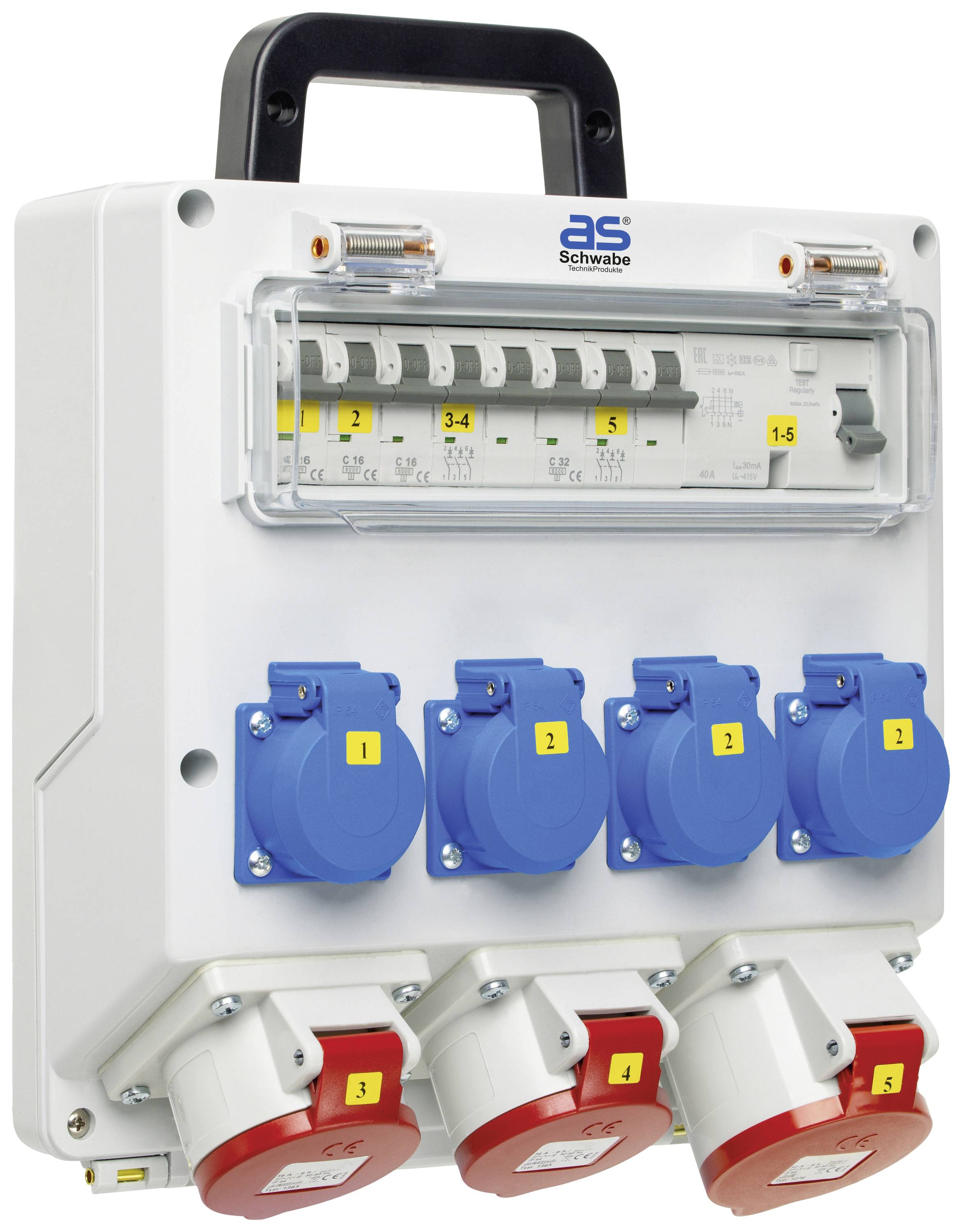

Biely elektrický rozvádzač s modrými a červenými zásuvkami, označený štítkami '1', '2', '3-4', '5-6', s čiernou rukoväťou na vrchu.

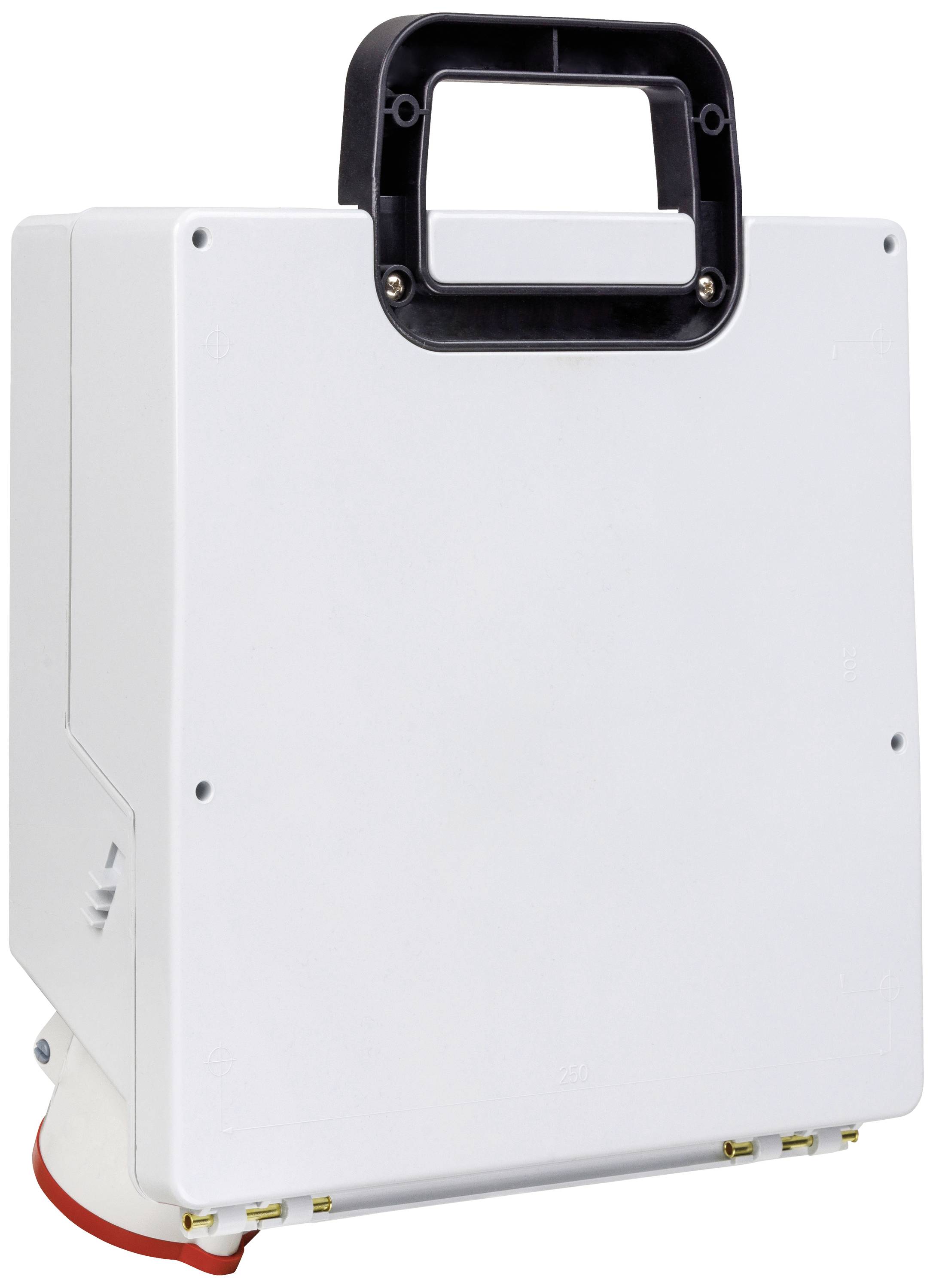

Obdĺžnikové sivé elektrické zariadenie s čiernou rukoväťou hore a bielou zásuvkou dole.

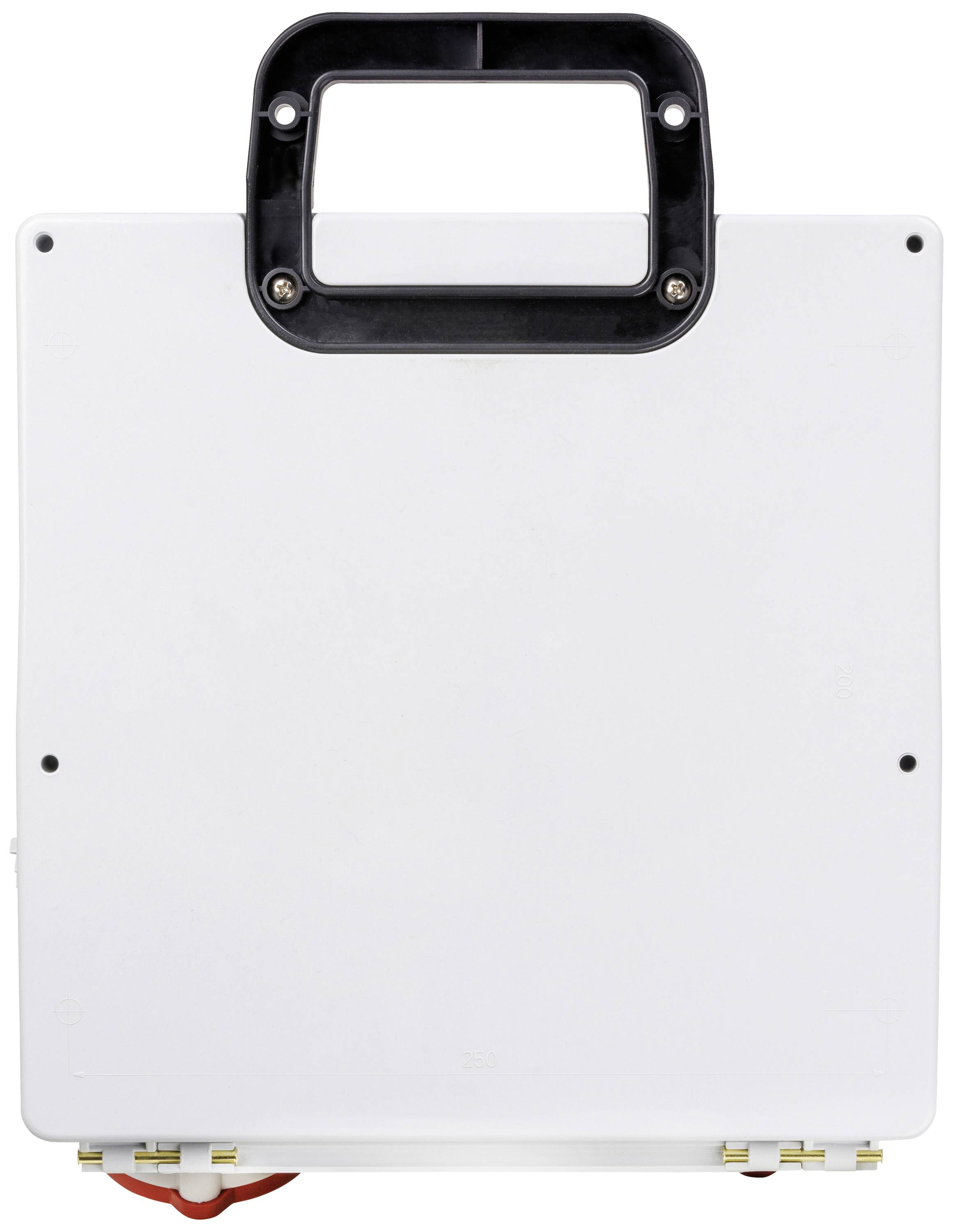

Biela krabica s čiernou rukoväťou hore, bez viditeľných detailov alebo značiek. Pravdepodobne slúži ako prenosné zariadenie.

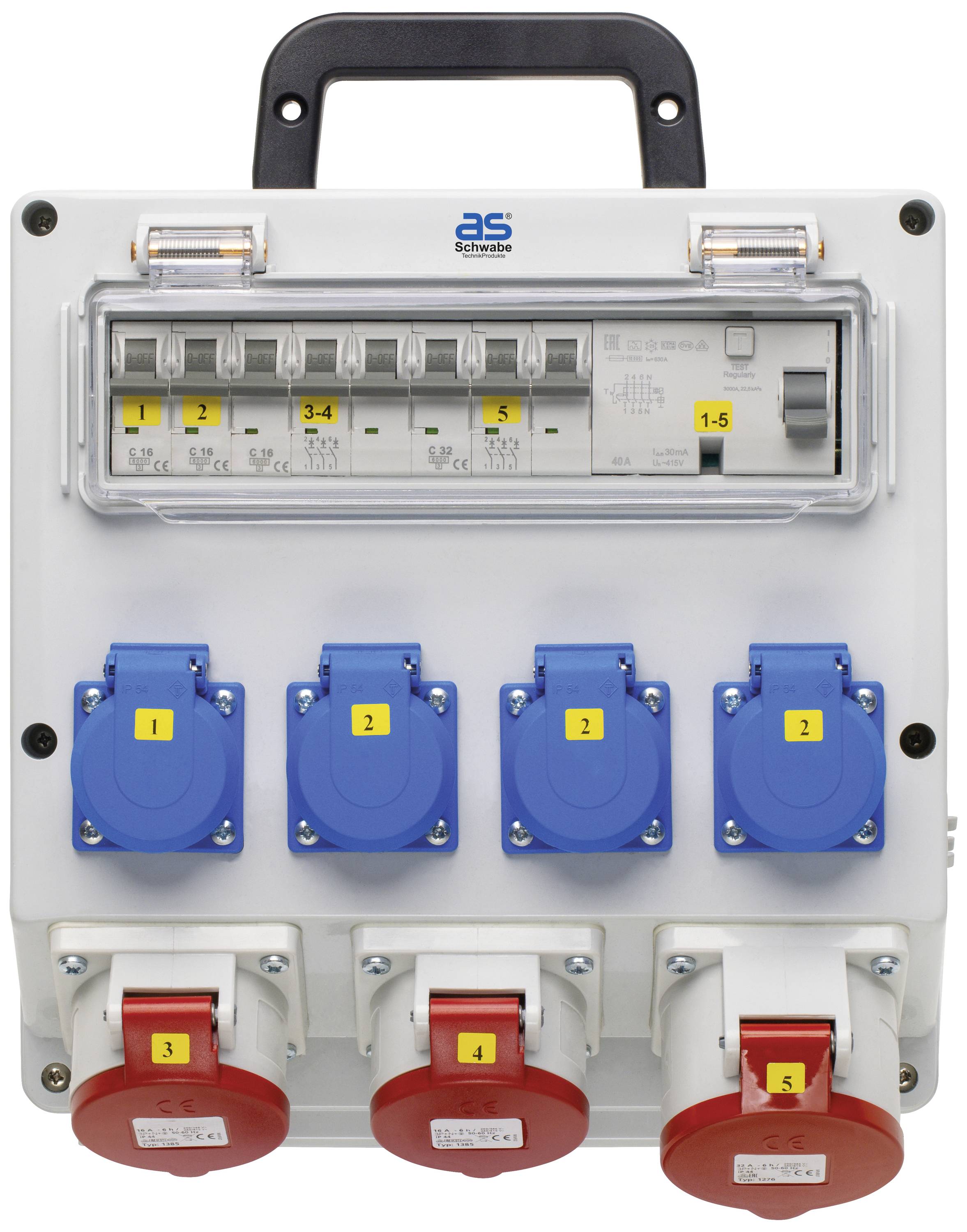

Elektrická rozvodná skriňa so štyrmi modrými zásuvkami hore a štyrmi červenými zásuvkami dole. Hore je šesť radov spínačov.

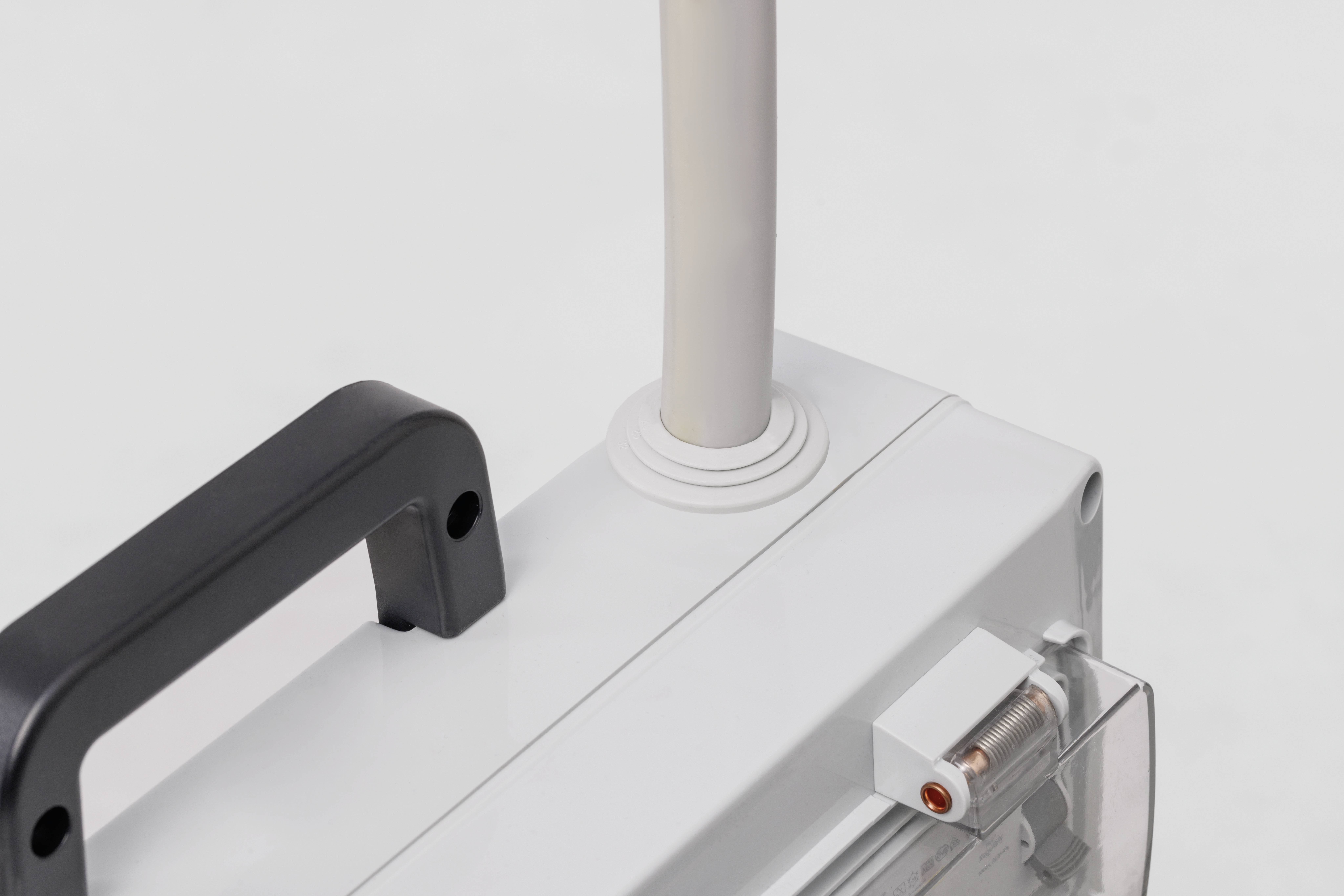

Rukoväť a kábel bieleho zariadenia sú viditeľné. Ide o technickú detailnú fotografiu zameranú na dizajn a funkčnosť.

1/5

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

as - Schwabe nástenný rozdeľovač FIXO 11D

Káblové pripojenie pripravené na pripojenie
Pripravené pre trvalé pripojenie NYM-J do max. 5x10
Zásuvky sú chránené zvyškovým prúdom a ističmi
Robustné puzdro vyrobené z vysoko odolného špeciálneho plastu vrátane rukoväte

Technické parametre

4x uzemnená zásuvka
2 x CEE zásuvka 16 A 5-pin
1 x CEE zásuvka 32 A 5-pin

Kategória výrobku: CEE rozbočovacia zásuvka

Počet spojok CEE: 3

Pripojenie typu A: svorkové spojenie

Pripojenie typu A: zásuvka s ochranným kontaktom
CEE-zásuvka 32 A 5-pólová

Počet socketov: 4

Vstupy: 1

Výstupy: 7

Menovité vstupné napätie: 400 V

Menovité výstupné napätie: 400 V

Menovitý vstupný prúd: 32 A

: IP44

Ochranná hladina: 1 x FI istič 40A, 30mA, 4-pin, typ A
1 x istič C32A, 3-pin
1 x istič C16A, 3-pin
2 x miniatúrny istič C16A, 1-pól

Normy: testované podľa DIN EN 61439-3

Farba: biela

Hmotnosť: 3.84 kg

Rozmer.: (d x š x v) 280 x 118 x 280 mm

Dĺžka: 280 mm

Šírka: 118 mm

V: 280 mm

Prevedenie: FIXO 11D

Vstupy (distribútor CEE): skrutkové svorky

Výstupy (CEE): CEE spojka 32 A 5-pólová
CEE spojka 16 A 5-pólová

Obsah: 1 ks

Pólov: 5

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2891055 AS Schwabe CEE rozbočovacia zásuvka FIXO 11D , 61513, 400 V, 32 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2891055 AS Schwabe CEE rozbočovacia zásuvka FIXO 11D , 61513, 400 V, 32 A

Popis

Nástenný rozdeľovač FIXO
Robustné puzdro vyrobené z vysoko odolného špeciálneho plastu vrátane rukoväte
Kompaktný dizajn ideálny pre montáž na stenu
as - Schwabe už viac ako 38 rokov presviedča najvyššou kvalitou v oblasti elektrotechniky.
as - Schwabe znamená švábsku presnosť, spoľahlivosť a inováciu.

Tento text bol preložený strojovo.

Prevedenie

Overenie:
1 x FI istič 40A, 30mA, 4-pin, typ A
1 x istič C32A, 3-pin
1 x istič C16A, 3-pin
2 x miniatúrny istič C16A, 1-pól
400V/32A

Rozsah dodávky

Nástenný rozvádzač Fixo 11D
návod.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
