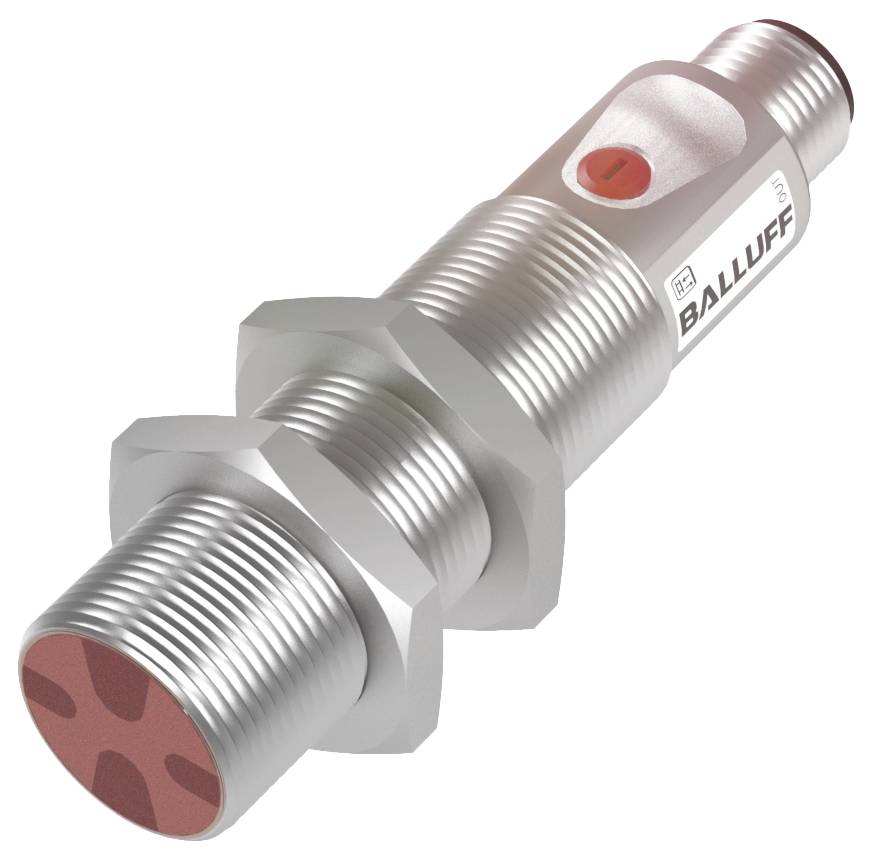

BALLUFF BFB M18M-001-P-S4 základná jednotka optických vlákien 1 ks 24 V/DC 1 PNP (Ø x d) 18 mm x 75 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
základná jednotka optických vlákien
Min. prevádzkové napätie
10 V/DC
Prevádzkové napätie max.
30 V/DC
Typ
BFB M18M-001-P-S4
Obsah
1 ks
Datasheety: (PDF)
Počet
Celkom (117,88 € / kus)
137,49 €
-14 %
117,88 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BFB0009 Zariadenia na báze vlákien pre plastové a sklenené vlákna
- Rozmery: Ø 18 x 75 mm
- Séria: 18M
- Rozhranie: 2x PNP normálne otvorený/zatvorený (NO/NC)
- Princíp fungovania: Optoelektronický senzor
- Možnosť nastavenia: Citlivosť (Sn)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 18 x 75 mm
- Pripojenie: 4-kolíkový konektor
- Séria: 18M
- Prevádzkové napätie Ub: 10...30 VDC
- Možnosť nastavenia: Citlivosť (Sn)
- Princíp fungovania: Optoelektronický senzor
- Materiál puzdra: poniklovaná mosadz
- Typ svetla: LED červené svetlo
- Spínacia frekvencia: 1000 Hz
- Rozhranie: 2x PNP normálne otvorený/zatvorený (NO/NC)
- Ďalšie funkcie:
- Princíp fungovania: Optoelektronický senzor
- Rozmery: Ø 18 x 75 mm
- Upevnenie: Matica M18x1
- Menovité prevádzkové napätie Ue DC: 24,0 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Oneskorenie pripravenosti tv max.: 19 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Maximálna zaťažovacia kapacita pri Ue: 0,2 µF
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 1000 Hz
- Pripojenie: 4-kolíkový konektor
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Hysterézia H max. (% z Sr): 10%
- Maximálny teplotný drift (% Sr): 5%
- MTTF (40 °C): 82 a
- Aktívny povrch, materiál: PMMA
- Materiál puzdra: poniklovaná mosadz
- Dosah: závisí od optických vlákien
- Uťahovací moment max.: 15 Nm | 30 Nm
- Možnosť nastavenia: Citlivosť (Sn)
- Kontakty, povrchová ochrana: pozlátené
- Povrchová ochrana: poniklovaná
- Séria: 18M
- Tvar: Valec | Priama optika
- Displej: Zelená LED: Prevádzkové napätie | Žltá LED: Príjem svetla | Chyba - zelená LED, bliká | Medzný rozsah - žltá LED, bliká
- Nastavovač: Potenciometer 270°
- Oneskorenie vypnutia toff max.: 0,5 ms
- Oneskorenie zapnutia max.: 0,5 ms
- Prúd bez záťaže Io max. pri Ue: 30 mA
- Pokles napätia Ud max. pri Ie: 1,5 V
- Maximálne okolité svetlo: 10 000 luxov
- Optický funkčný princíp: závislý od optických vlákien
- Typ svetla: LED červené svetlo
- Funkcia optického prepínania: prepínanie svetla/tmy
- Vlnová dĺžka: 626 nm
- Skupina LED podľa IEC 62471: Voľná skupina
- Kategória výrobku
základná jednotka optických vlákien
- Typ
BFB M18M-001-P-S4
- Obsah
1 ks
- Vlastnosti
LED kontrolka
- Prevádzkové napätie
24 V/DC
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Typ kontaktu
1 PNP
- Pripojenie
KONEKTOR
- Spôsob montáže
upevnenie pomocou skrutiek
- Dĺžka
75 mm
- Šírka
75 mm
- (Ø)
18 mm
- Rozmer.
(Ø x d) 18 mm x 75 mm
- Vlnová dĺžka
626 nm
- Materiál puzdra
mosaz (poniklovaná)
- Pripojenie
zástrčka
- Materiál
mosaz (poniklovaná)
- Spínacia frekvencia
1000 Hz
- Prevádzkový prúd
100 mA
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3416061 BALLUFF BFB M18M-001-P-S4 základná jednotka optických vlákien 1 ks 24 V/DC 1 PNP (Ø x d) 18 mm x 75 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416061 BALLUFF BFB M18M-001-P-S4 základná jednotka optických vlákien 1 ks 24 V/DC 1 PNP (Ø x d) 18 mm x 75 mm
Popis
Optické senzory Balluff sa používajú vtedy, keď je konvenčný optosenzor príliš veľký alebo príliš nepružný pre danú aplikáciu. Naše senzory z optických vlákien sú kombinované buď s plastovou, alebo optickou šošovkou, čím vytvárajú kompletný senzor. Ich rôzne vlastnosti vám poskytujú maximálnu flexibilitu v závislosti od aplikácie. Séria = 18M, Rozmery = Ø 18 x 75 mm, Rozhranie = 2x PNP normálne otvorený/zatvorený (NO/NC), Princíp činnosti = Optoelektronický snímač, Možnosť nastavenia = Citlivosť (Sn), Prevádzkové napätie Ub = 10...30 VDC, Typ svetla = LED červené svetlo, Pripojenie = 4-kolíkový konektor, Materiál puzdra = Mosadz, Spínacia frekvencia = 1000 Hz, Schválenie/Zhoda = CEEACcULusWEEE
