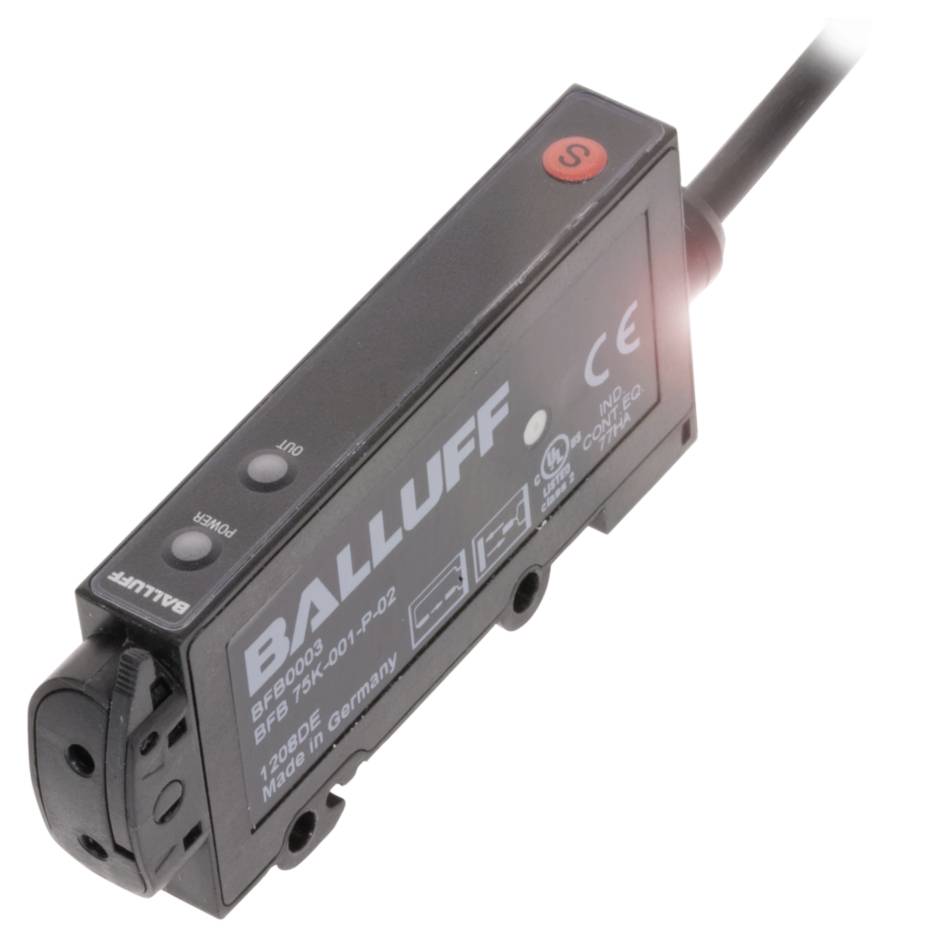

BALLUFF BFB0003 Vyhodnocovacia jednotka 1 ks 24 (d x š x v) 79.30 x 10.40 x 35.40 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Vyhodnocovacia jednotka
Min. prevádzkové napätie
10.0 V
Prevádzkové napätie max.
30.0 V
Typ
BFB0003
Obsah
1 ks
Datasheety: (PDF)
Počet
Celkom (138,20 € / kus)
138,20 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BFB0003 Zariadenia na báze vlákien pre plastové a sklenené vlákna
- Rozmery: 10,4 x 35,4 x 79,3 mm
- Séria: 75K
- Rozhranie: PNP normálne otvorený/zatvorený (NO/NC)
- Funkcia vstupu: Zapnutie/vypnutie zámku tlačidiel
- rovnaká funkcia ako tlačidlo
- Princíp fungovania: Zariadenie s optickými vláknami
Technické parametre
- Hlavné vlastnosti: Rozmery: 10,4 x 35,4 x 79,3 mm
- Pripojenie: Kábel, 2,00 m, PVC
- Séria: 75K
- Prevádzkové napätie Ub: 10...30 VDC
- Funkcia vstupu: Zapnutie/vypnutie zámku tlačidiel
- rovnaká funkcia ako tlačidlo
- Možnosť nastavenia: Výrobné nastavenie (reset)
- Prepínanie svetla/tmy
- Citlivosť (Sn)
- Princíp fungovania: Zariadenie s optickými vláknami
- Materiál puzdra: ABS
- Typ svetla: LED červené svetlo
- Spínacia frekvencia: 1500 Hz
- Rozhranie: PNP normálne otvorený/zatvorený (NO/NC)
- Ďalšie funkcie:
- Princíp fungovania: Zariadenie s optickými vláknami
- Rozmery: 10,4 x 35,4 x 79,3 mm
- Upevnenie: skrutka M3
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Prevádzkové napätie Ub: 10...30 VDC
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 1500 Hz
- Trieda ochrany: II
- Pripojenie: Kábel, 2,00 m, PVC
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Hysterézia H max. (% Sr): 10,0 %
- Priemer kábla D: 4,00 mm
- Dĺžka kábla L: 2 m
- Materiál puzdra: ABS
- Materiál plášťa: PVC
- EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
- Ochranný druh IP64
- Teplota okolia: -20...60 °C
- Počet vodičov: 4
- Prierez vodiča: 0,14 mm²
- Dosah: závisí od optických vlákien
- Možnosti nastavenia: Výrobné nastavenie (Reset) | Prepínanie na svetlo/tmu | Citlivosť (Sn)
- Séria: 75K
- Tvar: Kváder | Priame pripojenie
- Displej: Výstupná funkcia - žltá LED | Stabilita - zelená LED
- Nastavovač: Tlačidlo
- Oneskorenie vypnutia toff max.: 0,33 ms
- Oneskorenie zapnutia max.: 0,33 ms
- Prúd bez záťaže Io max. pri Ue: 20 mA
- Pokles napätia Ud max. pri Ie: 2,4 V
- Maximálne okolité svetlo: 5000 luxov
- Optický funkčný princíp: závislý od optických vlákien
- Typ svetla: LED červené svetlo
- Funkcia optického prepínania: prepínanie svetla/tmy
- Vlnová dĺžka: 660 nm
- Funkcia vstupu: Zapnutie/vypnutie zámku tlačidiel | rovnaká funkcia ako tlačidlo
- Spínací výstup - podmienky okolia: PNP normálne otvorený/zatvorený (NO/NC)
- Pripojenie optického vlákna: Ø 2,2 mm
- Kategória výrobku
Vyhodnocovacia jednotka
- Typ
BFB0003
- Obsah
1 ks
- Prevádzkové napätie
24
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
IP64
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Dĺžka
79.30 mm
- Šírka
10.40 mm
- V
35.40 mm
- Rozmer.
(d x š x v) 79.30 x 10.40 x 35.40 mm
- Menovité napätie
30.0 V
- Dĺžka kábla
2.00 m
- Materiál puzdra
ABS
- Výstupy
PNP
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416195 BALLUFF BFB0003 Vyhodnocovacia jednotka 1 ks 24 (d x š x v) 79.30 x 10.40 x 35.40 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416195 BALLUFF BFB0003 Vyhodnocovacia jednotka 1 ks 24 (d x š x v) 79.30 x 10.40 x 35.40 mm
Popis
Optické senzory Balluff sa používajú vtedy, keď je konvenčný optosenzor príliš veľký alebo príliš nepružný pre danú aplikáciu. Naše senzory z optických vlákien sú kombinované buď s plastovou, alebo optickou šošovkou, čím vytvárajú kompletný senzor. Ich rôzne vlastnosti vám poskytujú maximálnu flexibilitu v závislosti od aplikácie. Séria = 75K, Rozmery = 10,4 x 35,4 x 79,3 mm, Rozhranie = PNP normálne otvorený/zatvorený (NO/NC), Princíp činnosti = Zariadenie s optickými vláknami, Vstupná funkcia = Funkcia blokovania tlačidiel zapnutia/kompenzácie ako tlačidlo, Možnosť nastavenia = Výrobné nastavenie (reset) spínanie svetlo/tma, Citlivosť (Sn), Prevádzkové napätie Ub = 10...30 VDC, Typ svetla = LED červené svetlo, Pripojenie = Kábel, 2,00 m, PVC, Materiál puzdra = ABS, Spínacia frekvencia = 1500 Hz, Schválenie/Zhoda = cULusCEEACWEEE
