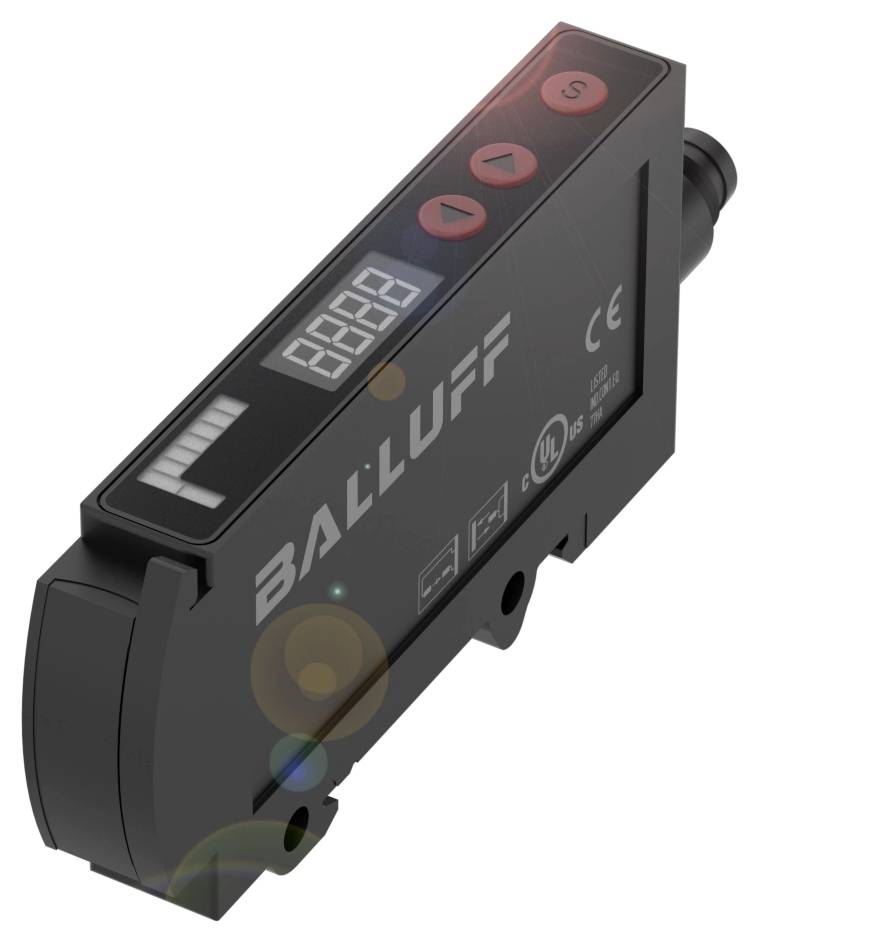

BALLUFF BFB0005 základná jednotka optických vlákien 1 ks 24 (d x š x v) 84.00 x 10.40 x 35.40 mm Single
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Single
Kategória výrobku
základná jednotka optických vlákien
Min. prevádzkové napätie
10.0 V
Prevádzkové napätie max.
30.0 V
Typ
BFB0005
Datasheety: (PDF)
Počet
Celkom (256,10 € / kus)
256,10 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BFB0005 Zariadenia na báze vlákien pre plastové a sklenené vlákna
- Rozmery: 10,4 x 35,4 x 84 mm
- Séria: 75K
- Rozhranie: NPN normálne otvorený/zatvorený (NO/NC)
- Vstupná funkcia: Učenie Sn
- Zapnutie/vypnutie zámku tlačidiel
- Princíp fungovania: Zariadenie s optickými vláknami
Technické parametre
- Hlavné vlastnosti: Rozmery: 10,4 x 35,4 x 84 mm
- Pripojenie: Konektor, konektor M8x1, 4-pinový
- Séria: 75K
- Prevádzkové napätie Ub: 10...30 VDC
- Vstupná funkcia: Učenie Sn
- Zapnutie/vypnutie zámku tlačidiel
- Možnosť nastavenia: Smer čítania LCD
- Časová funkcia
- Výrobné nastavenie (reset)
- Režim normálny/jemný/rýchly/široký
- Trvanie jedného impulzu
- Spínacia vzdialenosť (Sn), 2 hodnoty
- Zapnutie/vypnutie displeja
- Čas oneskorenia
- Zapnutie/vypnutie zámku tlačidiel
- Prepínanie svetla/tmy
- Citlivosť (Sn)
- Princíp fungovania: Zariadenie s optickými vláknami
- Materiál puzdra: ABS
- Typ svetla: LED červené svetlo
- Spínacia frekvencia: 8000 Hz / 1000 Hz / 125 Hz
- Rozhranie: NPN normálne otvorený/zatvorený (NO/NC)
- Ďalšie funkcie:
- Princíp fungovania: Zariadenie s optickými vláknami
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Prevádzkové napätie Ub: 10...30 VDC
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 8000 Hz / 1000 Hz / 125 Hz
- Trieda ochrany: II
- Pripojenie: Konektor, zástrčka M8x1, 4-pinová
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Hysterézia H max. (% Sr): 10,0 %
- Dosah: závisí od optických vlákien
- Možnosti nastavenia: Smer odčítania LCD displeja | Časová funkcia | Výrobné nastavenie (reset) | Režim normálny/jemný/rýchly/široký | Trvanie jedného impulzu | Spínacia vzdialenosť (Sn), 2 hodnoty | Zapnutie/vypnutie displeja | Čas oneskorenia | Zapnutie/vypnutie zámku tlačidiel | Spínanie na svetlo/tmu | Citlivosť (Sn)
- Séria: 75K
- Tvar: Kváder | Priame pripojenie
- Displej: Výstupná funkcia - žltá LED | Zelená LED: Prevádzkové napätie | Režim nastavenia aktívny - červená LED | Funkcia zvolená - červená LED | Funkcia spínania normálne zatvorená: červená LED | Bod spínania - LCD | Sila signálu - LCD | Špeciálny režim aktívny - červená LED | Blokovanie tlačidiel aktívne: červená LED | Časová funkcia aktívna: červená LED
- Nastavovač: Tlačidlo (3x)
- Oneskorenie vypnutia toff max.: 0,06/0,5/8 ms
- Oneskorenie zapnutia max.: 0,06/0,5/8 ms
- Prúd bez záťaže Io max. pri Ue: 25 mA
- Pokles napätia Ud max. pri Ie: 2,4 V
- Vstupná funkcia: Učenie Sn|Zapnutie/vypnutie zámku klávesnice
- Pripojenie optického vlákna: Ø 2,2 mm
- Druh obalu
Single
- Kategória výrobku
základná jednotka optických vlákien
- Typ
BFB0005
- Obsah
1 ks
- Prevádzkové napätie
24
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Spínacie napätie (max.)
30 V/DC
- Pripojenie
KONEKTOR
IP64
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Dĺžka
84.00 mm
- Šírka
10.40 mm
- V
35.40 mm
- Rozmer.
(d x š x v) 84.00 x 10.40 x 35.40 mm
- Menovité napätie
30.0 V
- Materiál puzdra
ABS
- Pripojenie
zástrčka
zástrčka
- Výstupy
NPN
- Prevádzkový prúd
100 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416211 BALLUFF BFB0005 základná jednotka optických vlákien 1 ks 24 (d x š x v) 84.00 x 10.40 x 35.40 mm Single
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416211 BALLUFF BFB0005 základná jednotka optických vlákien 1 ks 24 (d x š x v) 84.00 x 10.40 x 35.40 mm Single
Popis
Optické senzory Balluff sa používajú vtedy, keď je konvenčný optosenzor príliš veľký alebo príliš nepružný pre danú aplikáciu. Naše senzory z optických vlákien sú kombinované buď s plastovou, alebo optickou šošovkou, čím vytvárajú kompletný senzor. Ich rôzne vlastnosti vám poskytujú maximálnu flexibilitu v závislosti od aplikácie. Séria = 75K, Rozmery = 10,4 x 35,4 x 84 mm, Rozhranie = NPN normálne otvorený/zatvorený (NO/NC), Princíp činnosti = Zariadenie s optickými vláknami, Vstupná funkcia = Teach-in Sn, Blokovanie tlačidiel zapnuté/vypnuté, Možnosť nastavenia = Smer čítania LCD, Časová funkcia, Výrobné nastavenie (reset), Režim normálny/jemný/rýchly/vzdialený, Trvanie jedného impulzu, Spínacia vzdialenosť (Sn), 2 hodnoty, Zapnutie/vypnutie displeja, Čas oneskorenia, Blokovanie tlačidiel zapnuté/vypnuté, Spínanie na svetlo/tmu, Citlivosť (Sn), Prevádzkové napätie Ub = 10...30 VDC, Typ svetla = LED červené svetlo, Pripojenie = Zásuvný konektor, Konektor M8x1, 4-pinový, Materiál puzdra = ABS, Spínacia frekvencia = 8000 Hz / 1000 Hz / 125 Hz, Schválenie/Zhoda = cULus CEWEEE
